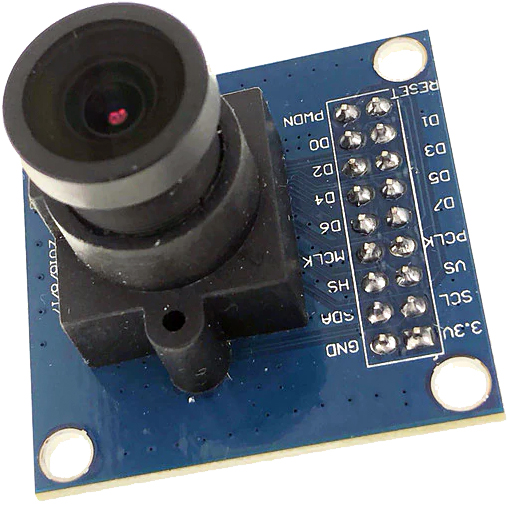

VGA камера OV7670 с максимальным разрешением 640х480 точек (0.3 МП), управляется по протоколу SCCB (аналог I2C).
Для OV7670 существуют множество настроек. Программируется качество изображения, формат данных и режим передачи. Обработка изображения настраивается записью данных в специальные регистры микросхемы OV7670 с помощью интерфейса Serial Camera Control Bus (SCCB) – аналог шины I2C. Частота дискретизации 30 кадров в секунду соответствует стандарту VGA. Скорость передачи кадров устанавливается программно. Также доступны форматы: QVGA 320х240, CIF 352х240, QCIF 176x144. Разрешающая способность может принудительно снижаться до 40x30 точек. Данные о цвете передаются с помощью установленной программистом кодировки. Используются два основных типа кодирования YCbCr и RGB, который имеет три варианта: RGB565, RGB555, RGB444. Здесь цифры означают количество бит на один цвет. Например, RGB565 это 5 бит на красный, 6 бит на зеленый и 5 бит на синий. В случае кодировки RGB для передачи данных о цвете пикселя потребуется 2 байта. Передача кодировки цвета YCbCr сложнее. По умолчанию установлен формат VGA 640х480. 30 кадров, 480 строк. На выходе HREF сигнал с частотой 14,4 кГц. Частота обусловлена параметрами изображения 30 кадров х 480 строк = 14400 Гц.
