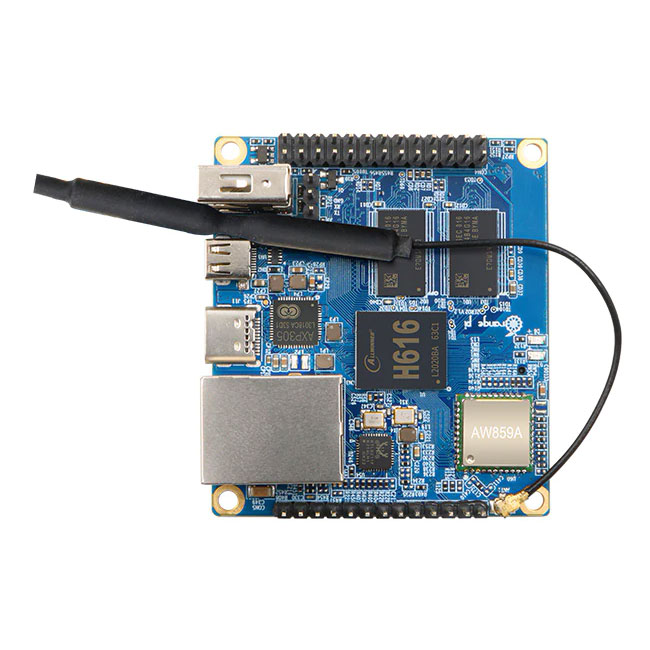

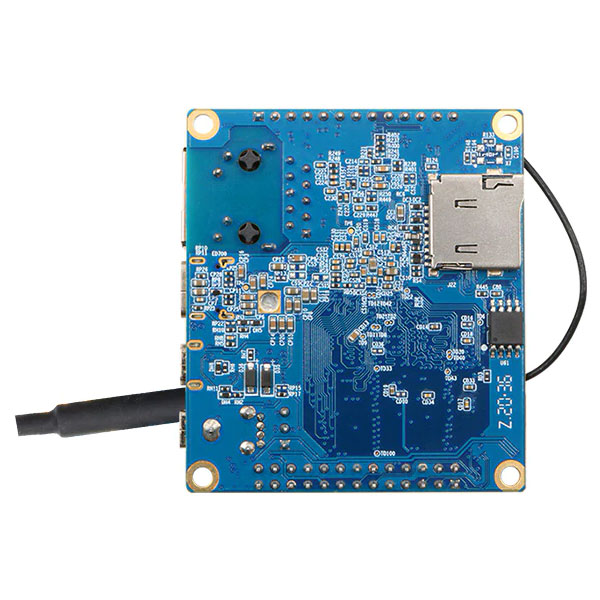

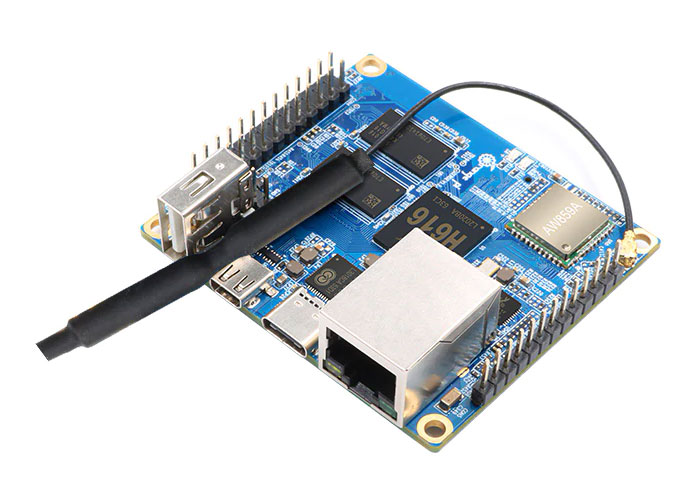

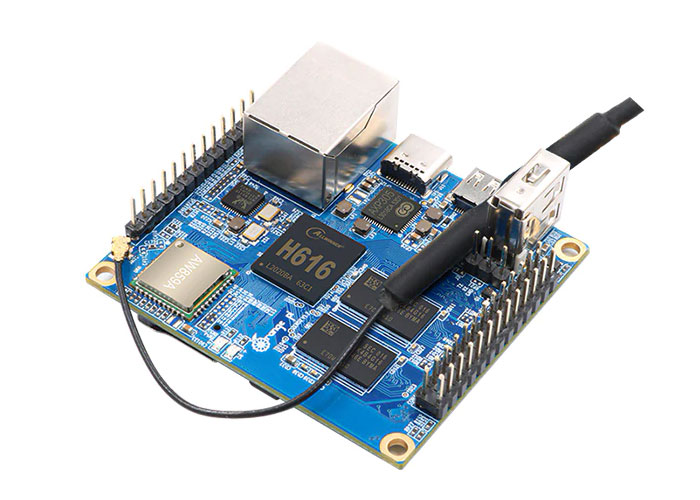

Orange Pi Zero2 H616 1Гб

Orange Pi Zero2 1GB это миниатюрный одноплатный компьютер с открытым исходным кодом. Он может работать под управлением таких операционных систем как Android10, Ubuntu, Debian. Компьютер построен на AllWinner H616 SoC и имеет 1ГБ DDR3 SDRAM памяти.

Мини-компьютер Orange Pi Zero прекрасный инструмент для общения с окружающим миром для начинающих и опытных пользователей.

Orange Pi Zero2 может стать отличной основой для построения сетевых, мультимедийных и измерительных систем и систем обработки данных. Несмотря на малые размеры компьютер достаточно мощный для просмотра видео и построения небольших серверов.

Расположение компонентов на плате компьютера:

Характеристики:

• Процессор: высокопроизводительный Allwinner H616 64-бит 4-х ядерный Cortex-A53 на частоте 1,5ГГц
• Графический процессор: Mali G31 MP2 с поддержкой OpenGL ES 1.0/2.0/3.2?OpenCL 2.0
• Декодирование видео:
  • H.265 Main10@L5.1 decoder up to 4K@60fps or 6K@30fps
  • VP9 Profile 2 decoder up to 4K@60fps
  • AVS2 JiZhun 10bit decoder up to 4K@60fps
  • H.264 BP/MP/HP@L4.2 decoder up to 4K@30fps
• Кодирование видео:
  • H.264 BP/MP/HP encoder up to 4K@25fps or 1080p@60fps
  • JPEG snapshot performance of 1080p@60fps
• Оперативная память: SDRAM 1 ГБ DDR3 (совместно используется с графическим процессором)
• Память программ:
  • Разъём для microSD карты памяти
  • 2MB SPI Flash
• Сетевые интерфейсы:
  • Поддержка 1000M/100M/10M Ethernet
  • Поддержка WIFI+BT
  • Интерфейсная микросхема: AW859A
  • Поддержка IEEE 802.11 a/b/g/n/ac
  • Поддержка BT5.0
• Выход видео:
  • Micro HDMI 2.0a up to 4K@60fps
  • TV CVBS выход с поддержкой PAL/NTSC
• Выход звука:
  • Micro HDMI
  • 3.5мм аудиовыход (через 13-пин интерфейсный модуль)
• Источники питания:
  • Разъём Type-C
  • Напряжение питания: 5В
  • Потребляемый ток: 2A
• USB 2.0 порты: 3*USB 2.0 HOST, 2 порта доступны через 13 пиновый интерфейс платы
• Низкоуровневая периферия:
• 26 пиновый разъём с I2C, SPI, UART с множеством GPIO портов
• 13 пиновый разъём с 2*USB Host, ИК пинами, Tv-out, AUDIO (без микрофона) и 3 GPIO порта
• Последовательный порт отладки: UART-TX,UART-RX and GND
• Светодиоды: Питание и Состояние
• ИК приемник: поддерживает управление с ИК пульта.
• Поддерживаемые ОС:
  • Android10
  • Ubuntu
  • Debian
• Размер: 53×60 мм
• Вес: 30 грамм

Назначение пинов:
