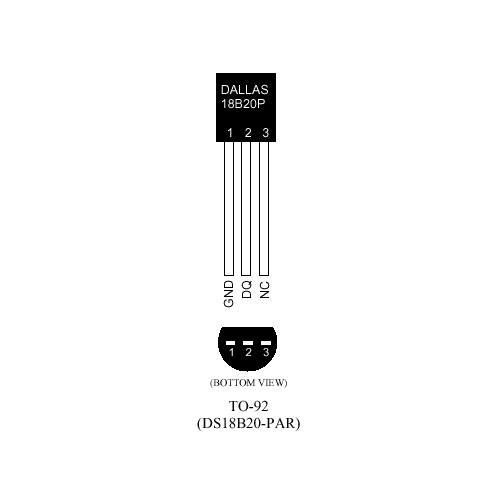

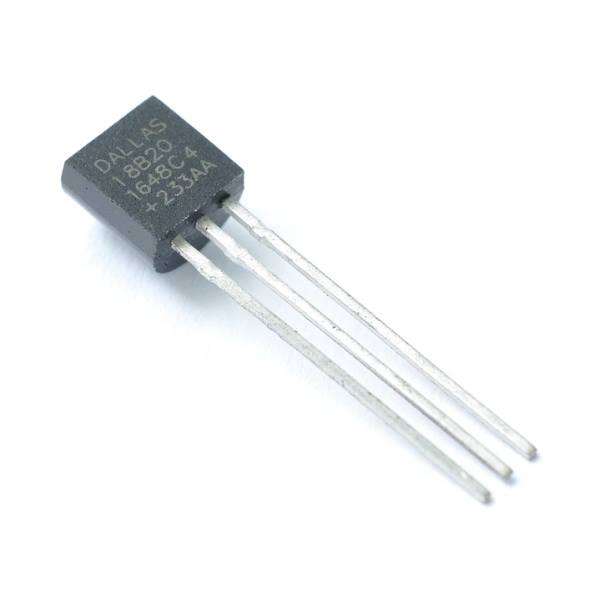

Датчик температуры DS18B20-PAR цифровой (1-wire) °C

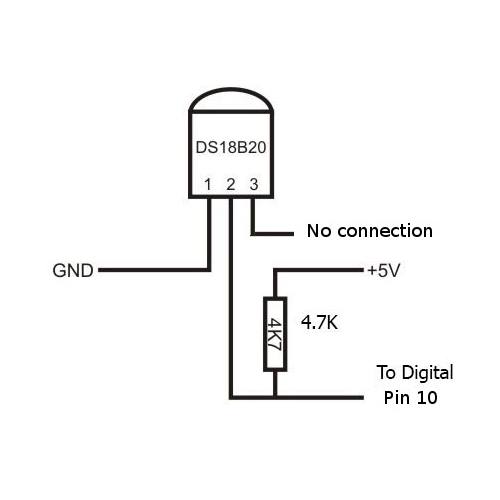

Оригинальный цифровой датчик температуры DS18B20+PAR для использования в схемах с паразитным питанием и подключением по двухпроводной схеме. Диапазон измеряемых температур от -55 до +125 °C. Считываемый с прибора цифровой код является прямым непосредственным кодом измеренного значения температуры и не нуждается в дополнительных преобразованиях. Программируемая пользователем разрешающая способность встроенного АЦП может быть изменена в диапазоне от 9 до 12 разрядов выходного кода. Абсолютная погрешность преобразования меньше 0,5 °C в диапазоне контролируемых температур -10 °C до +85 °C. Максимальное время полного 12-ти разрядного преобразования ~750 мс (при разрешении 12 разрядов). Для подключения требуется резистор 4.7 кОм (см. второй рисунок).

Внутренняя энергонезависимая память температурных установок обеспечивает запись произвольных значений верхней и нижней границы установок. Кроме того, микросхема содержит встроенный логический механизм приоритетной сигнализации в линию о факте выхода температуры за один из выбранных порогов. Узел 1-Wire-интерфейса прибора организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на однопроводной линии.

Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 028Н) и обеспечивает возможность работы без внешнего источника питания, только за счет паразитного питания однопроводной линии. Питание прибора через отдельный внешний вывод производится напряжением от 3.0 до 5.5 В.

Сравнение датчиков DS18B20 и DS18S20:
