Модуль FM-передатчика с дисплеем и микрофоном 87-108 МГц

Компактный FM-передатчик предназначен для передачи звука со встроенного микрофона или линейного входа с возможностью приема в FM диапазоне на обычные вещательные приемники, телефоны с FM тюнером и автомагнитолами.

• Использование цифровой обработки звука (DSP) и FM модуляции с синтезатором частоты с фазовым захватом (PLL) делают звук максимально реалистичным а частоту передачи стабильной.

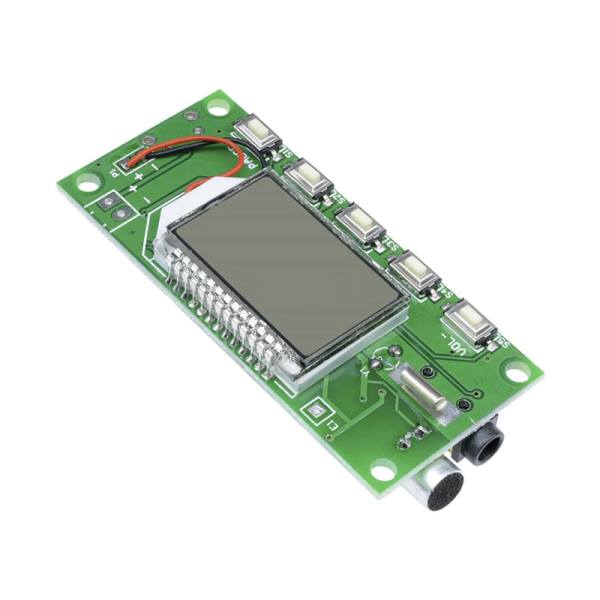

• ЖКИ дисплей для контроля и изменения режимов передачи с малым собственным потреблением и минимальными шумами и наводками.
• Встроенный 30 ступенчатый регулятор уровня.
• Все параметры настройки сохраняются при выключении питания.
• Многоканальный автоматический переключатель входных сигналов.

Инструкция использования:

Питание: для длительной, стабильной и качественной работы передатчика требуется качественный источний питания. Рекомендуется использовать батарейное питание. Сетевые источники должны быть дополнены качественным и эффективным фильтром для исключения помех и наводок. Напряжение питания не должно выходить за рамки минимального и максимального значений.

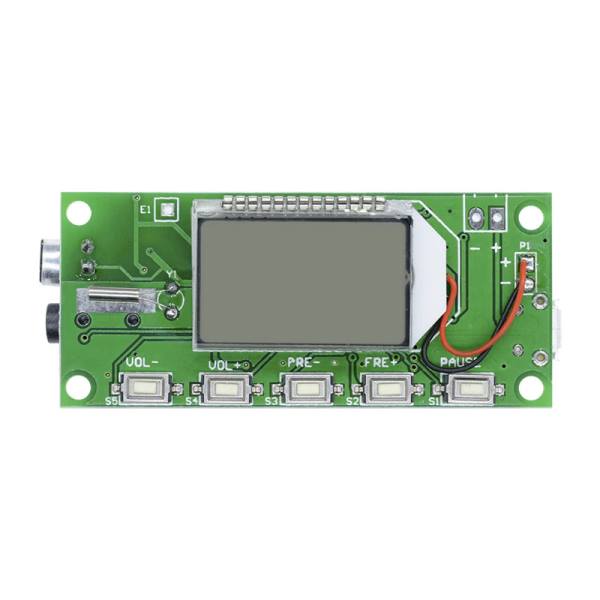

Кнопки:

• Громкость +/-: Нажатие увеличивает/уменьшает громкость на 1. Длительное нажатие плавно увеличивает/уменьшает значение до максимума/минимума
• Частота +/-: Нажатие увеличивает/уменьшает частоту передачи на 0.1 МГц. Длительное нажатие увеличивает/уменьшает частоту с шагом в 1 МГц.
• Mute: Нажатие кнопки выключает/включает звук.

Управление: Передатчиком можно управлять, подавая команды через порт UART, контакты которого размещены на плате передатчика. Протокол управления, к сожалению, нам неизвестен...

Антенна: Для эффективной передачи сигнала требуется антенна длиной 75 см.

Линейный вход звука: На линейный вход модуля можно подать звуковой сигнал от любого источника. Для подключения используется стандартный разъем 3.5 мм. Вход переключается автоматически при подключении внешнего разъема.

FM беспроводный микрофон: Модуль можно использовать как беспроводный радио-микрофон. Для этого остальные разъемы должны быть отключены. Микрофон очень чувствителен и следует позаботиться о том, что бы звук от приемника не попадал на него.

Технические параметры:

• Входной частотный диапазон: 50 Гц - 18 кГц
• Частотный диапазон передатчика: 87.0 - 108.0 МГц

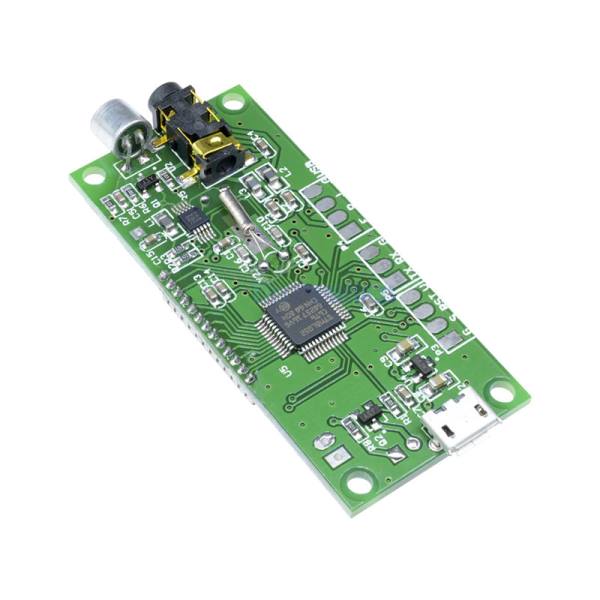

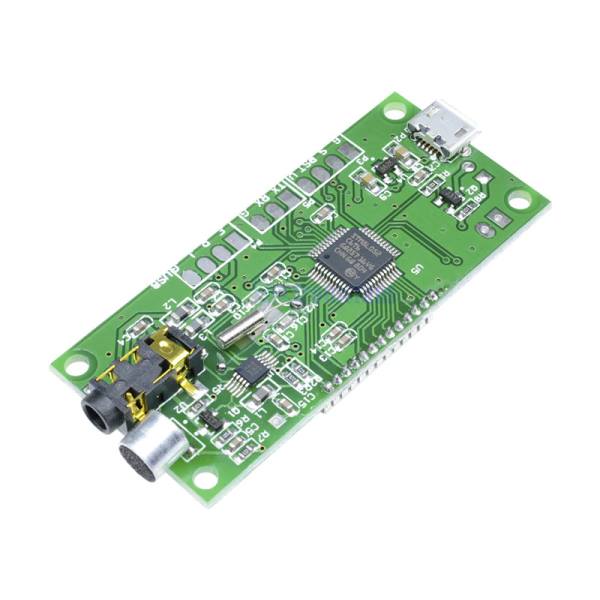

• Управляющий микроконтроллер: STM8L052C6T6
• Количество каналов: выход LINE / USB - стерео, микрофон - моно
• Соотношение сигнал/шум: >30dB
• Напряжение питания: 3.0 - 5.0 В (DC)
• Рабочий потребляемый ток: 50 мА
• Передающая антенна: провод наушников
• Дальность передачи: для антенны 75 см – более 20 метров на открытой местности
• Выходная мощность: 500 мВт (наушники) / 3 Вт (внеш. динамик)
• Размеры: 28 x 62 x 10 мм
