Модуль ZigBee CC2538 c усилителем CC2592

Модуль ZigBee CC2538 c усилителем CC2592 предназначен для построения ZigBee радиосети. Модуль отличается от подобных модулей малыми размерами, большими возможностями программирования и большим радиусом действия.

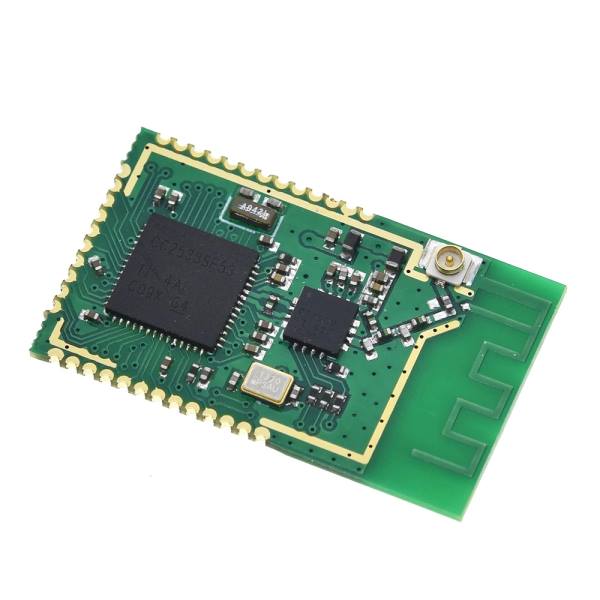

Модуль состоит из SoC на базе СС2538, в котором интегрирован процессор Cortex M3, RAM 32Kb, Flash 512Kb, несколько групп портов разного назначения, АЦП, и RFcomm. Второй чип это усилитель мощности, предусилитель, коммутаторы.

Список радиоканалов ZigBee:

Особенности использования:

• Рекомендуется установить выходную мощность CC2538 до + 3dBm, в это время выходная мощность всего модуля достигает около + 20dBm.
• Модуль может быть приклеен или припаян непосредственно к печатной плате готового изделия. Если используется антенна PCB, под антенной PCB Не должно быть никаких следов металла или меди. Не должно быть металлических или магнитных материалов вокруг антенны PCB.

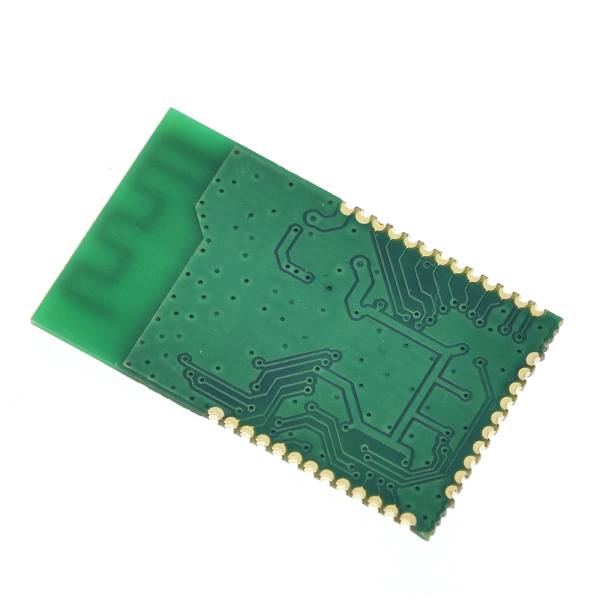

• Стандартный модуль SZ12 поставляется с печатной платой PCB антенны. Для использования внешней антенны необходимо перепаять перемычку на плате.
• Напряжение источника питания составляет + 3,3 В, убедитесь, что выходной ток источника питания обеспечивает ток более 200мА.

Характеристики:

• Чувствительность: -103.5dBm
• Выходная мощность: + 20dBm
• Входное усиление: 12 дБ
• Шум: 4 дБ
• Ток излучения: <175ма
• Ток приема: 30 мА
• Ток сна: 0.4uA
• Рабочее напряжение: 3,3 V
• Расстояние передачи: 600 м
• Скорость передачи данных: 250 кбит/с
• Количество каналов: 16
• Антенна: PCB или IPEX
• Диапазон температур: -40 °C ~ 80 °C

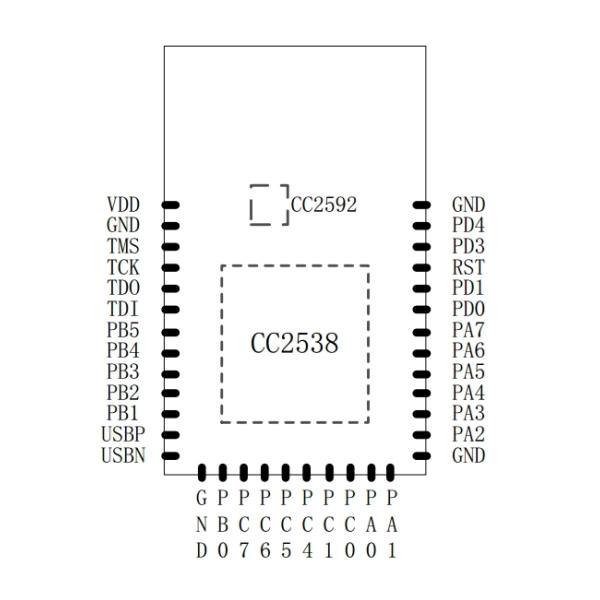

• Размер модуля 21 × 33 м расстояние штыря 1,27 мм
