Конструктор №149 "Музыкальная шкатулка 16 мелодий"

код: TMP177

Архивный товар, который больше не продается в нашем магазине

	1

Конструктор №149 "Музыкальная шкатулка 16 мелодий" представляет собой набор элементов для создания музыкальной шкатулки, которая имеет воспроизводить 16 звуковых эффектов.Звуковые эффекты выбираются с помощью переключения четырех микро-переключателей. Конструктор отлично подойдет начинающих радио-любителей. Инструкция по сборке в комплекте.

Характеристики:

Звуковых эффектов: 16
Рабочее напряжение: 4 - 5 Вольт
Размер печатной платы: 49 x 42 мм

Комбинация переключателей для выбора звуковых эффектов:

0000: Пулемет
0001: Пожарная машина
0010: Скорая помощь
0011: Полицейская машина
0100: Звук сверчков.
0101: Тревога
0110: Электронный звуковой сигнал.
0111: Курица
1000: Песня насекомых
1001: Свисток
1010: Звук телеграфа.
1011: Птичья песня
1100: Стрельба
1101: Автомобильные сирены
1110: Звук басовых инструментов
1111: Гоночный звук

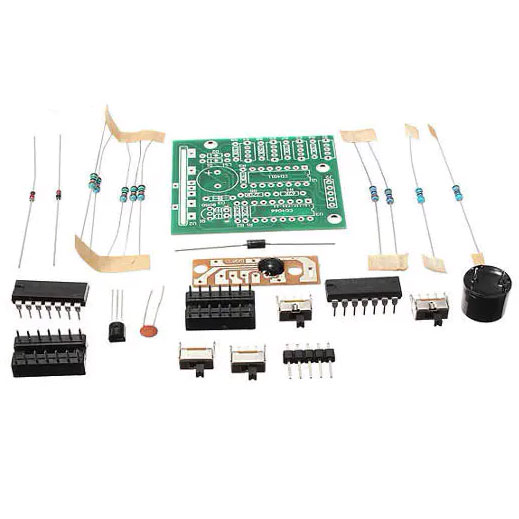

Состав набора и спецификации:

Элемент	Тип / Номинал	Обозначение на схеме	Количество
Резистор	62K	R4	1
	150K	R3, R6-R9	5
	270K	R1,R5	2
	620K	R2	1
Диод	1N4007	D3	1
Диод	1N4148	D1,D2	2
Транзистор	S8050	Q1	1
Пищалка	5В Пассивный	LS1	1
Переключатель	1P-2T	S1-S4	4
Микросхема	CD4011	U1	1
	CD4066	U3	1
	9561	U2	1
Колодка для микросхемы	DIP14	U1 U3	2
Печатная плата	49x42мм	F R -4 two side	1

Ссылки:

инструкция (англ.)

Принципиальная схема:
