Модуль Smart IR сделано в Украине

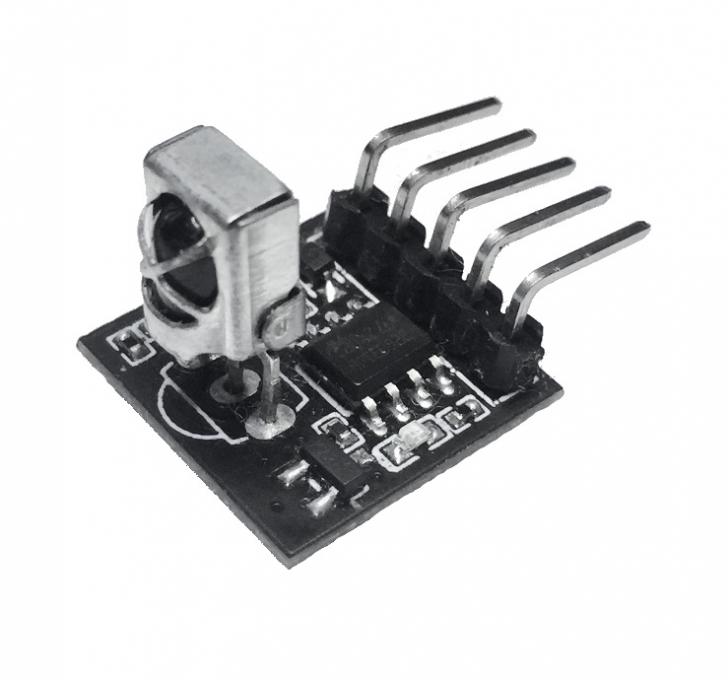

Модуль Smart IR это устройство, которое помогает упростить работу при получении и обработке команд ИК-пульта. Обработка входящих данных выполняется микроконтроллером STM32G031J6. Для взаимодействия с модулем Smart IR используется интерфейс обмена UART или I2C. Необходим интерфейс для работы Smart IR, определяется перемычкой на плате модуля.

Модуль Smart IR самостоятельно обрабатывает входные сигналы от ИК пультов и передает внешнему устройству. Если Smart IR подключен по интерфейсу UART и не имеет массива запрограммированных кнопок, то он будет генерировать коды кнопок ИК пульта размером 4 байт. Если Smart IR имеет массив запрограммированных кнопок пультов, то он будет генерировать коды команд размером 1 байт для того, запрограммированных кнопок. Smart IR распознает следующие протоколы: NEC, JVC, DAEWOO, SHARP, PANASONIC, SAMSUNG, SONY, RCA, RC5, RC6. При взаимодействии с управляющим устройством, Smart IR может использовать пользовательское декодирования. Модуль Smart IR имеет выход INT который можно использовать как внешнее прерывание. Выход INT переключается с высокого уровня на низкий если принятый сигнал от кнопки пульта, распознанный и найден в массиве кодов Smart IR, то есть кнопка пульта запрограммирована в Smart IR. Функции cmd () и rc () возвращают уровень сигнала INT в высокий.

Параметры модуля:

• Интерфейс обмена UART: поддерживаемая скорость: 19200, 38400, 57600, 15200, 230400, 460800, 921600
• Интерфейс обмена I2C: диапазон адреса от 9 до 119. поддерживаемая частота шины 100 КГц, 400 кГц, 1 МГц.

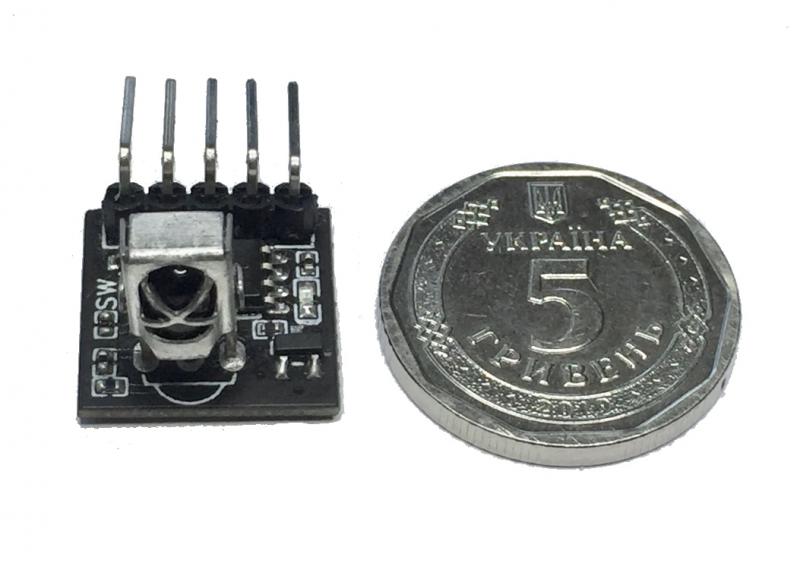

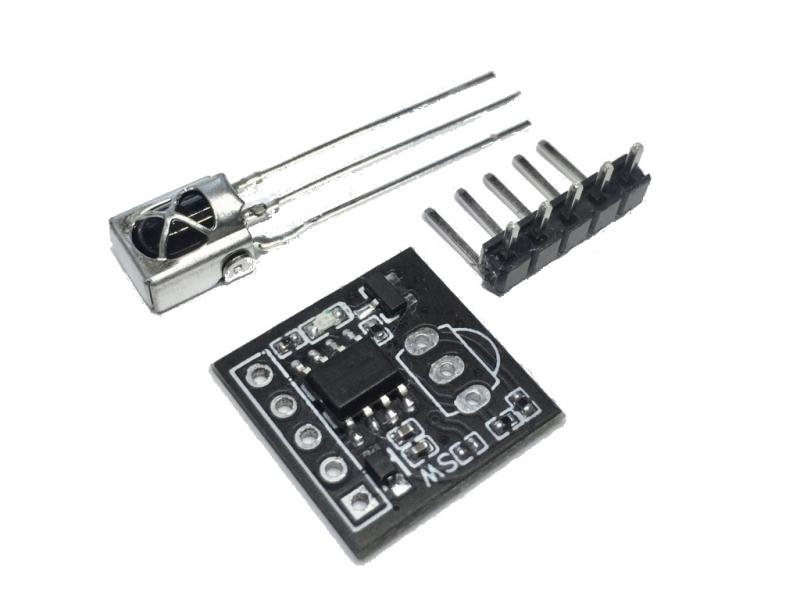

• Размер: 15 x 15 мм (высота зависит от способа монтажа ИК-приемника)
• Напряжение питания: 3.3В
• Ток потребления: <10мА

Библиотеки smartir2ser, smartir2iic Данные библиотеки позволяют Arduino-устройствам взаимодействовать с модулем Smart IR используя интерфейс UART или I2C.

Функции:

• smartir2ser() та smartir2iic()

• cmd()

• rc()

• code()

• protocol()

• create()

• edit()

• setModeLed()

• setLightLed()

• tCode()

• decode1()

• decode2()

• addr()

• speed()

• statLed()

• leghtLed()

• saveConf()

• clearConf()

• saveCode()

• clearCode()

• name()

• version()

• reboot()

Ссылки:

• Даташит STM32G031J6
