LAN Ethernet Адаптер на ENC28J60

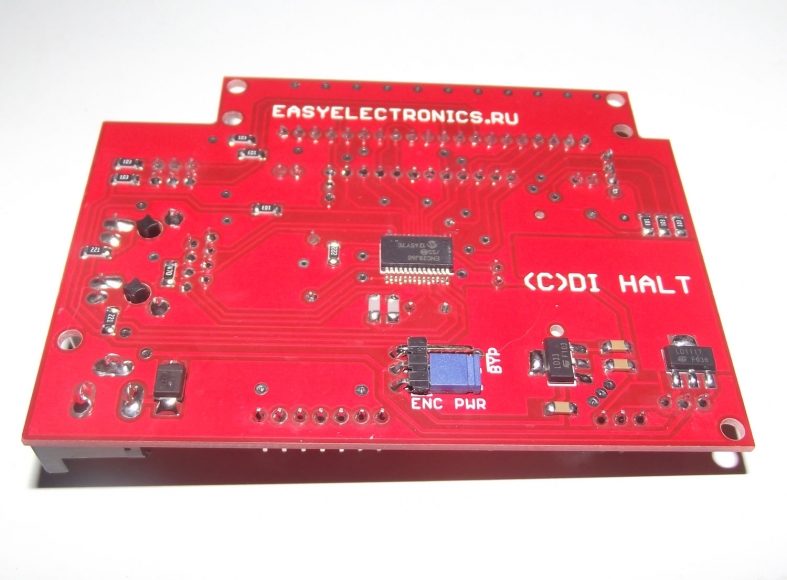

Для связи с сетью для Pinboard II была разработана сетевуха. Построено все на базе микросхемы ENC28J60. Она пользуется популярностью за счет дешевизны, доступности и большого разнообразия корпусов. Бывает даже в DIP. Но в модуле применяется ssop-28.

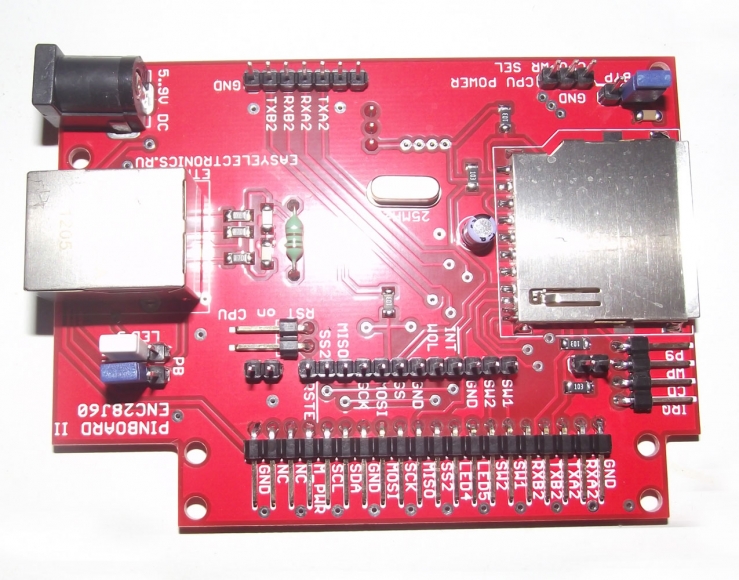

Фишкой модуля является то, что он может работать независимо, без демоплаты Pinboard. Для этого мы снимаем контроллерный модуль и одеваем его сверху на нашу сетевуху (см. третье фото). Там под него уже готова посадочная площадка.

При этом шинные выводы (RX, TX, SDA, SCL, MISO, MOSI, SCK) модуля садятся на шины платы через краевой разъем (надо будет только перекинуть перемычки на коммутаторе, выбрав другое направление).

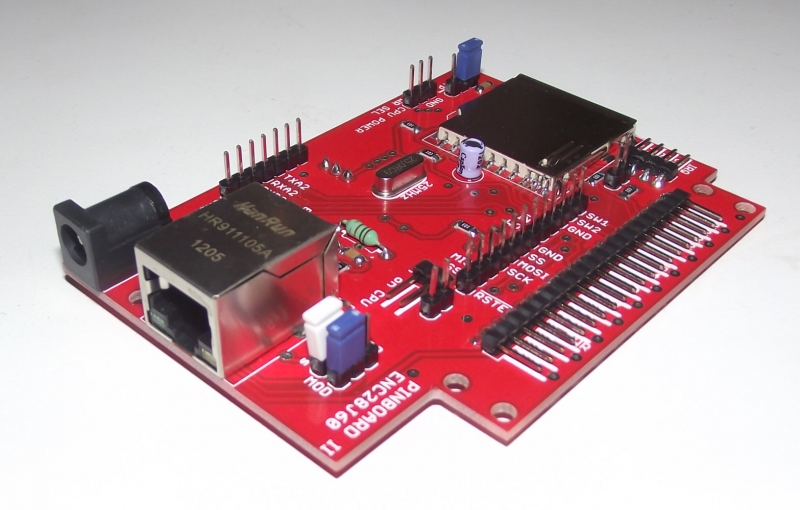

Общается микросхема с микроконтроллером по SPI, линии SPI выведены на боковой разъем. Питание берет с MainPower и пропускает через собственный стабилизатор LD1117-3.3. Для удобства, LED индикаторы коннекта можно вывести либо на RJ-45 разьем, как обычно принято, либо на LED4 и LED5 демоплаты, что стоят возле разъема расширения. Переключение диодов делается джамперами.

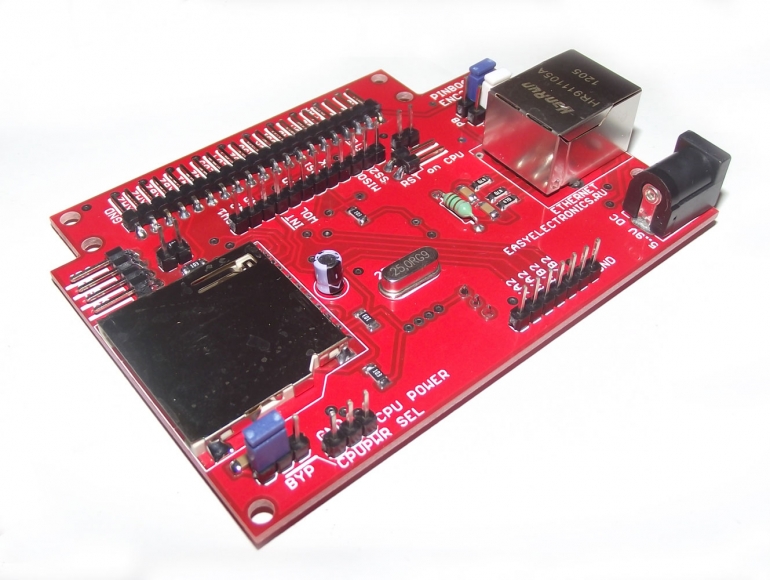

Также на модуле стоит разъем под SD карту. Т.к. наличие интернета подразумевает и построение вебсерверов, а раз так, то не помешают дополнительные обьемы памяти, SD карта как раз пригодится. На модуле, есть и разъем питания, со своим стабилизатором для CPU_POWER2.
Таким образом, можно использовать сей блок либо в составе демоплаты, как сетевую карту.

Комплект поставки:

• Сетевая плата ENC28J60
• Джампер 4шт.
