Orange Pi 3 H6 2ГБ, 8ГБ EMMC, Wi-Fi, USB 3.0 (некондиция)

Проблема – память eMMC работает с периодическими сбоями, но плата полностью функциональна с SD-картой.

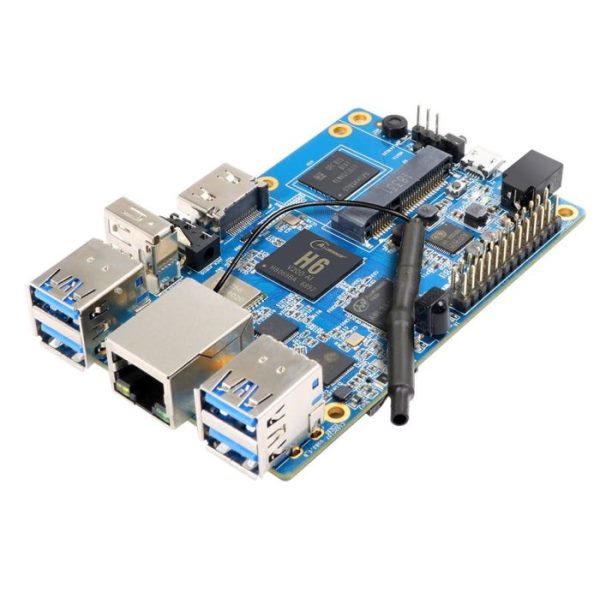

Семейство мини-компьютеров Orange Pi пополнилось новой платой Orange Pi 3 2Гб на процессоре Allwinner H6, основная особенность которой – наличие разъёма PCIE. Как и каждое последующее пополнение компьютеров, плата дополнена более мощным процессором SoC Allwinner H6 с 4мя 64-битными ядрами ARM Cortex-A53 и GPU Mali-T720, расширенным до 2Гб LPDDR3 объемом оперативной памяти и внутренним накопителем 8Гб EMMC Flash.

Главное отличие мини-компьютера Orange Pi 3 заключается в увеличенном до 2Гб объёме оперативной памяти. На плате разведено место для модуля eMMC памяти с установленной микросхемой 8Гб используемой в качестве памяти хранения программ. Так же может использоваться microSD карта памяти с максимальным объёмом до 64 Гб.

В качестве сетевых интерфейсов доступны сетевой порт Gigabit Ethernet с поддержкой Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 5.0. Для подключения дополнительных устройств можно использовать один microUSB порт с поддержкой OTG, четыре порта USB 3.0, один порт USB 2.0, 24-контактный GPIO разъем, 1х3 UART (один из них используется для отладки), ИК-приемник и порт PCIE. Так же на плате есть кнопки питания и перезагрузки, микрофон и аудио выход 3.5мм. Отдельный джампер отвечает за выбор источника питания: порт microUSB OTG или внешний адаптер с выходным напряжением 5В / 2А. Плата поддерживает операционные системы: Android7.0, Ubuntu, Debian.

Характеристики:

• Процессор: четырехъядерный Allwinner H6 64-bit 1.8GHZ ARM Cortex™- A53
• Графический процессор: Mali T720
• OpenGL ES3.1/3.0/2.0/1.1
• Microsoft DirectX 11 FL9_3
• ASTC (Adaptive Scalable Texture Compression)
• Память (SDRAM): 2 Гб LPDDR3
• Флеш-память: 8 Гб EMMC
• Беспроводные сети: Wi-Fi (AP6256), IEEE 802.11 a/b/g/n/ac, Bluetooth 5.0
• Поддержка сети: 10/100/1000 Ethernet RJ45
• Сетевой чип: RTL8211
• Аудиовход: MIC
• Аудиовыход: гнездо 3,5 мм, HDMI 2.0a
• Видеовыходы: HDMI 2.0a и CVBS
• Питание: 5 В / 2 А через разъем питания или MicroUSB (OTG)
• USB 2.0 портов: 1xUSB 2.0 Host, 1xUSB OTG 2.0
• USB 3.0 портов: 4xUSB 3.0 Host
• Низкоуровневые вводы/выводы: 26 Pin
• PMU: AXP805
• IR: в наличии
• Ключ: Power(SW4)
• Размер: 90 х 64 мм
• Вес: 75 гр
• Операционные системы: Android7.0, Ubuntu, Debian.

Расположение и назначение выводов GPIO:

Расположение и назначение элементов платы:
