Паяльник Sequre SQ-001 65Вт 24В (аналог TS-100) с жалом TS-B2

Портативный-программируемый паяльник Sequre SQ-001 с регулировкой температуры и сменным жалом. Тип применяемых жал - TS100. Максимальная выходная мощность паяльника составляет 65 Вт. Данной мощности вполне достаточно для пайки массивных радио компонентов. Температурный диапазон составляет от 100 °С до 400 °С. После полного нагрева паяльного жала до заданной температуры, нагрев отключается и в последствии только ее поддерживает путем кратковременного включения нагрева. Питание по напряжению может составлять от 12В до 24В при силе тока от 1.4А до 3.0А. Разъем питания DC5.5х2.5мм. В качестве источника питания можно использовать стационарный блок питания или литиевую батарею.

Внимание: В связи с дефицитом микросхем на мировом рынке данный паяльник выпускается в двух версиях. В первой версии установлен микроконтроллер STM32, а во второй его клон CKS32. В связи с этим вторая версия не поддерживает конфигурацию файла config.txt Настройка паяльника производится через меню, а для калибровки температуры требуется измеритель температуры. Также нет поддержки ironOS от Ralim. Если паяльник второй версии прошить на данную прошивку, то в итоге получится кирпич!

Над разъемом питания установлен порт micro-USB. Паяльник имеет встроенный акселерометр который автоматически переводит паяльник в режим ожидания или работы. При подключении паяльника к компьютеру, операционная система автоматически установит нужный драйвер, после чего паяльник определиться, как обычный flash накопитель емкостью 8Кб. На накопителе располагается файл CONFIG.TXT в котором находятся параметры паяльника.

Дефолтные параметры файла CONFIG.TXT:

• T_Standby=200 #(100~400) — температура режима ожидания
• T_Work=300 #(100~400) — температура рабочего режима
• Wait_Time=180 #(60~9999) — время в секундах до перехода из рабочего режима в режим ожидания
• Idle_Time=360 #(300~9999) — время в секундах до перехода из рабочего режима в режим простоя с полным охлаждением жала
• T_Step=10 #(5~25) — установка шага приращения температуры при ручной установке
• Turn_Off_v=10 #(9~12) — напряжение питания при котором паяльник автоматически переходит в режим ожидания
• TempShowFlag=0 #(0,1) — единицы отображения температуры (0- С, 1- F)
• ZeroP_Ad=280 #ReadOnly — параметр температурной калибровки паяльника, не подлежит редактированию.

Мощность паяльника и скорость нагрева жала зависит от характеристик блока питания:

• 12 В 1.4 А (17 Вт) - 40сек
• 16 В 1.9 А (30 Вт) - 20сек
• 19 В 2.1 А (40 Вт) - 15сек
• 24 В 2.7А (65 Вт) - 11сек

Блок питания в комплект не входит!

Характеристики:

• Версия прошивки: 2.11
• Максимальная выходная мощность: 65 Вт
• Погрешность температуры: ±2 °С
• Диапазон рабочей температуры: 100-400 °С
• Питание: DC 12В - 24В, 1.4А - 3А
• Цвет ручки: черный
• Вес: 30 г

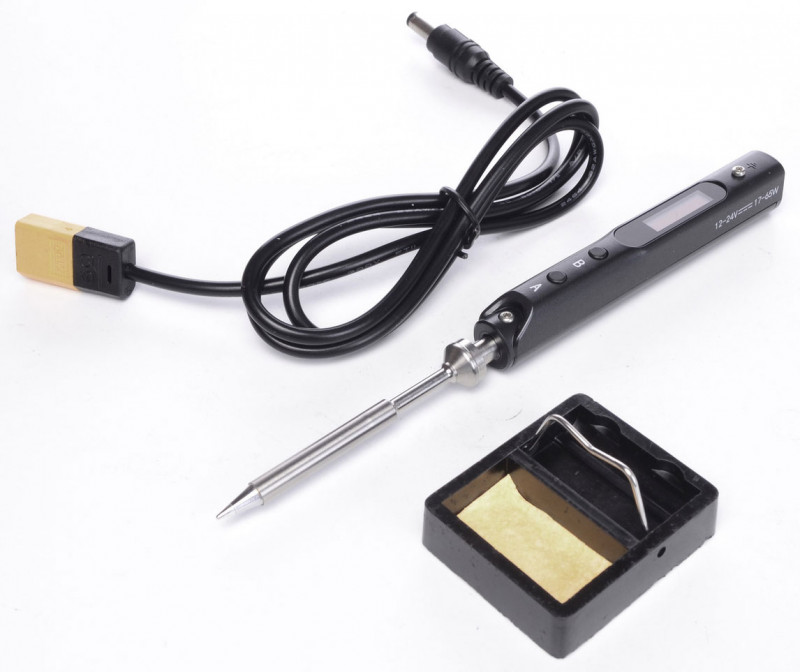

Комплектация:

• Паяльник Sequre SQ-001
• Паяльное жало TS-B2
• Кабель XT60 / 5.5мм-2.5мм
• Подставка под паяльник
• Шестигранник
• Инструкция
