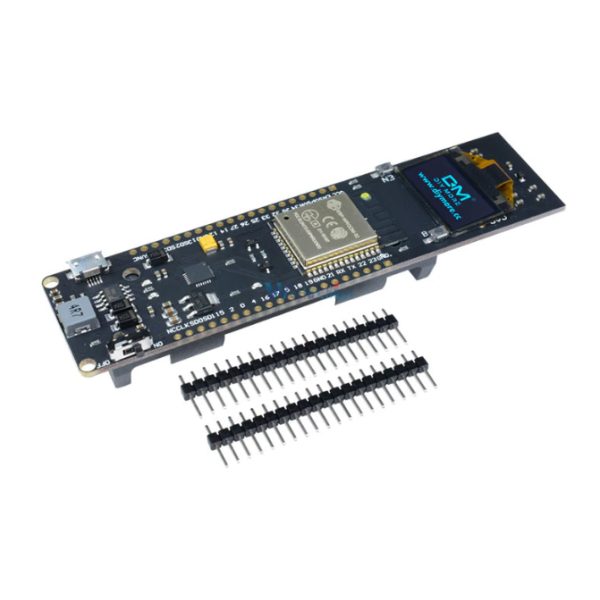

Проблема – проведена замена дисплея (синий+желтый), работоспособность модуля в норме. Данный модуль – прекрасное сочетание ёмкого автономного источника питания, зарядного устройства к нему, производительного микроконтроллера ESP-32 с функциями беспроводного доступа к сети Wi-Fi и Bluetooth и экономичного контрастного OLED дисплея. Использование 3000 мА*ч аккумулятора обеспечивает минимум 17 часов автономной работы устройства. Применение возможностей энергосбережения позволит многократно увеличить это время. На плате установлено два светодиода, индицирующих работу зарядного устройства: красный – процесс зарядки, зелёный – окончание зарядки. Так же установлен пользовательский светодиод, подключенный к порту GPIO16 микроконтроллера.
Предлагаемый модуль – идеальное решение для систем сбора и обработки данных, систем дистанционного управления и простых мультимедиа устройств, обладающих достаточной автономностью и широкими возможностями обработки и передачи информации.
Характеристики:
-
Контроллер: ESPRESSIF ESP32 WROOM-32
-
Светодиод: на GPIO16
-
Напряжение питания: 3.3В
-
Элемент питания: 18650
-
Напряжение источника питания зарядного устройства: 5В
-
Максимальный зарядный ток: 0,5А
-
Потребляемый ток: без Wi-Fi и Bluetooth – не более 60 мА
-
Потребляемый ток: с Wi-fi и Bluetooth – не более 500мА
