Arduino Ethernet

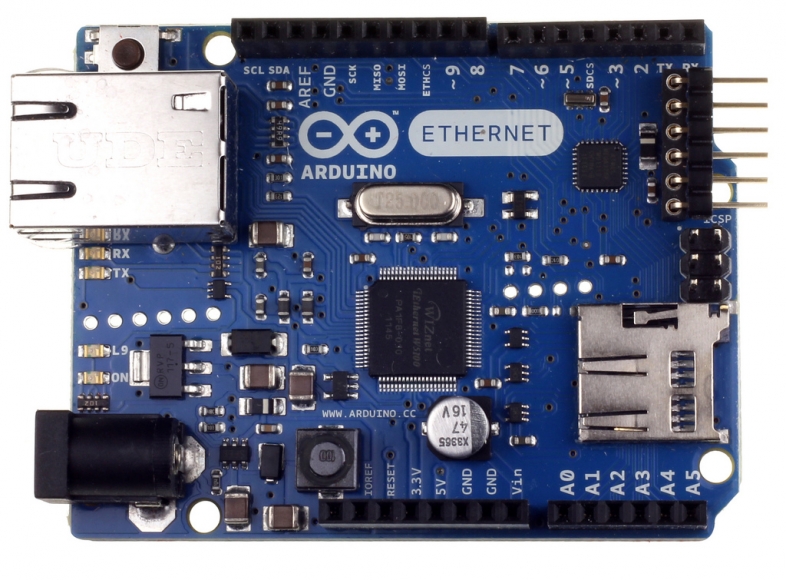

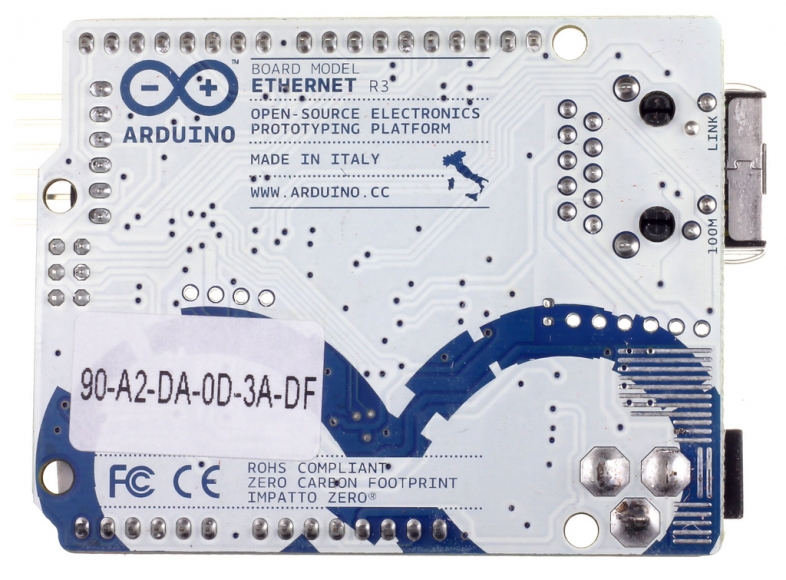

Устройство на основе микроконтроллера ATmega328. В его состав входит 14 цифровых выводов, 6 аналоговых входов, кварцевый резонатор на 16 МГц, разъем RJ45, разъем питания, разъем для внутрисхемного программирования ICSP, а также кнопка сброса.

Примечание: выводы 10, 11, 12 и 13 задействованы для связи процессора с Ethernet-контроллером и не должны использоваться для других целей. Поэтому, при использовании Ethernet-контроллера количество доступных выводов уменьшается до 9 с 4 ШИМ-выходами.

Arduino Ethernet отличается от других плат Ардуино тем, что у него нет встроенного USB-UART преобразователя, но есть Ethernet-контроллер Wiznet, который также используется в Ethernet-платах расширения.

Встроенный MicroSD-кардридер позволяет хранить файлы, к которым можно организовать сетевой доступ. Управление кардридером осуществляется с помощью библиотеки SD. Вывод 10 используется для взаимодействия с чипом Wiznet, линия SS для выбора SD-карты соединена с выводом 4.

6-контактный разъем для программирования совместим не только с USB-Serial адаптером от Ардуино, но и с USB-кабелями от FTDI и аналогичными USB-UART переходниками.

Характеристики:

• Микроконтроллер ATmega328
• Рабочее напряжение 5В
• Напряжение питания (рекомендуемое) 7-12В
• Напряжение питания (предельное) 6-20В
• Напряжение питание PoE (предельное) 36-57В
• Цифровые выводы 14 (из них 4 ШИМ-выхода)
• Зарезервированные выводы Ардуино:
• с 10 по 13 - используются SPI
• вывод 4 используется при работе с SD-картой
• вывод 2 - источник прерывания от микросхемы W5100 (при мостовом включении)
• Аналоговые входы 6
• Максимальный ток одного вывода 40 мА
• Максимальный выходной ток вывода 3.3V 50 мА
• Flash-память 32 КБ (ATmega328) из которых 0.5 КБ заняты загрузчиком
• SRAM 2 КБ (ATmega328)
• EEPROM 1 КБ (ATmega328)
• Тактовая частота 16 МГц
• Встроенный Ethernet-контроллер W5100 TCP/IP
• Сетевой разъем, поддерживающий технологию Power over Ethernet
• Карта Micro-SD c преобразователями уровней
