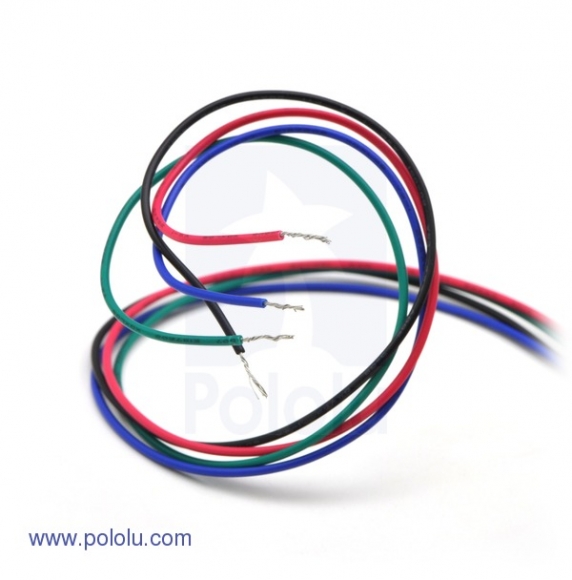

Гибридный биполярный шаговый двигатель размера NEMA-11 с шагом 1.8°(200 шагов/оборот). Каждая фаза потребляет 670 мА при питании 4.5В, позволяет достигать удерживающий момент 950 g/см. Мотор имеет 4 разноцветных провода заканчивающихся зачищенными концами: черный и зеленый подключены к одной катушке, красный и синий ко второй. Может управляться парой подходящих драйверов на H-мостах (один для каждой катушки) например вот таким в виде шилда, таким или таким, но лучше всего использовать специализированный драйвер.

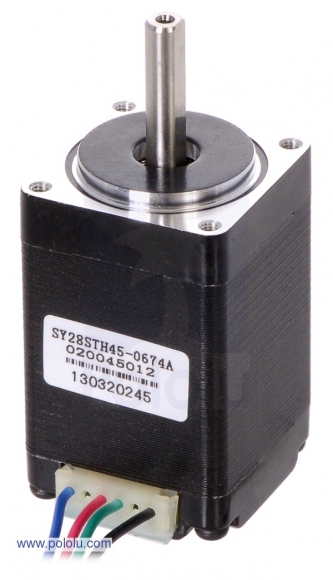

Код производителя: 1206, SY28STH45-0674A
Характеристики:
-

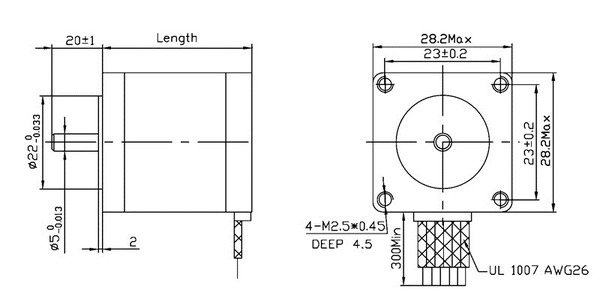

размеры: 28 х 28 х 45 мм, не включая вала (NEMA 11)
-
вес: 140 гр
-
диаметр вала: 5 мм
-
шагов для полного оборота: 200
-
потребление тока: 670 мА на катушку
-
питание: 4.5В
-
сопротивление: 6.8 Ом на катушку
-
удерживающий момент: 950 g/См
-
индуктивность: 4.9 мГн на катушку
-
длина проводов: 30 см
