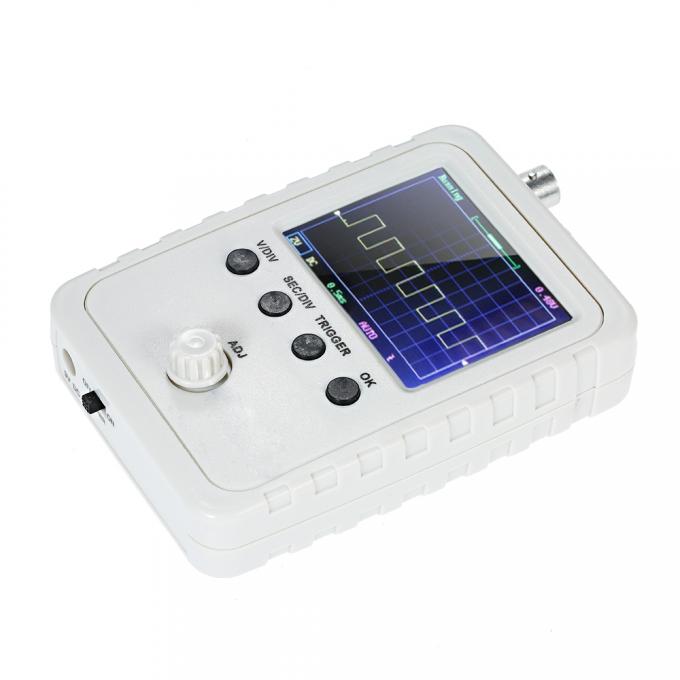

БЕЗ ЩУПА. Осциллограф DSO150 на базе контроллера ARM Cortex-M3 (STM32F103C8) с TFT дисплеем 2.4 дюйма. Вы получите простой и надежный осциллограф. Данный осциллограф достаточно прост в использовании – с его помощью можно просмотреть форму сигнала, частоту, период, ширину импульса и пр. Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор, как для новичков, так и для опытных радиолюбителей. Питание осуществляется от батареи крона 9В.
Описание органов управления осциллографа DSO150:
V/DIV - выбор чувствительности (вольт на деление). Вертикальная позиция сигнала. При долгом нажатии - калибровка нуля (необходимо перевести переключатель AC/DC/GND в положение GND).
SEC/DIV - выбор времени (секунд на деление). Перемещение сигнала по горизонтали. При долгом нажатии - переход в центр буфера
TRIGGER - выбор режима триггера (Auto, Normal, Single). Выбор типа триггера (по фронту, по спаду). При долгом нажатии - установка уровня триггера по среднему значению амплитуды сигнала.
OK - включение режима HOLD ("заморозка" сигнала). При долгом нажатии - включение/выключение замеров.
ADJ - Изменение выбранного параметра. При долгом нажатии - выбор напряжения тестового сигнала.
OK + TRIGGER - Сохранение текущего сигнала в EEPROM.
OK + SEC/DIV - Отображение сохранённого сигнала из EEPROM
SEC/DIV + TRIGGER - при долгом нажатии восстановление заводских настроек.
Описание отображаемых параметров на дисплее:
Freq - частота
Cycl - период
Duty - заполнение ШИМ в %
Vmax - максимальное напряжение
Vmin - минимальное напряжение
Vavr - среднее напряжение
Vpp - амплитуда сигнала (Vmax — Vmin)
Vrms - эффективное значение напряжения переменного тока
Основная площадь дисплея поделена на 12 делений по горизонтали и 8 делений по вертикали. Слева находится стрелка - указатель нулевого уровня. Справа - указатель уровня триггера.
Сверху отображается статус осциллографа (Running / HOLD), горизонтальная позиция в буфере, и одно из состояний триггера:
Holdoff — триггер выключен до тех пор, пока буфер не заполнен до точки его запуска.
Waiting — ожидание необходимого фронта волны.
Trigged — сигнал зарегистрирован.
Если в режиме триггера AUTO установлен режим времени 50 мс/дел и медленнее, то триггер автоматически переходит в статус Holdoff с постоянным движением осциллограммы справа налево.
В нижней части дисплея отображается чувствительность, напряжение (AC/DC), режим времени, режим триггера, тип триггера (по фронту или по спаду).
Особенности:
Микроконтроллер: ARM Cortex-M3 (STM32F103C8)
Дисплей: 2.4-дюймовый TFT
Возможность расширения возможностей: может использоваться как милливольтметр, даталоггер
Синхронизация: ручная, автоматическая и триггерная
Дополнительные функции: замораживание изображения сигнала
