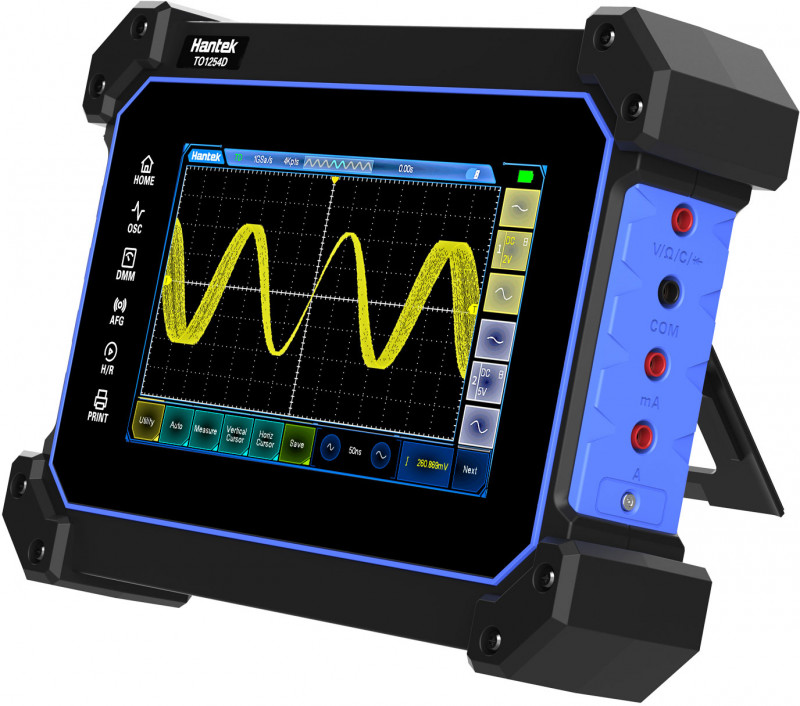

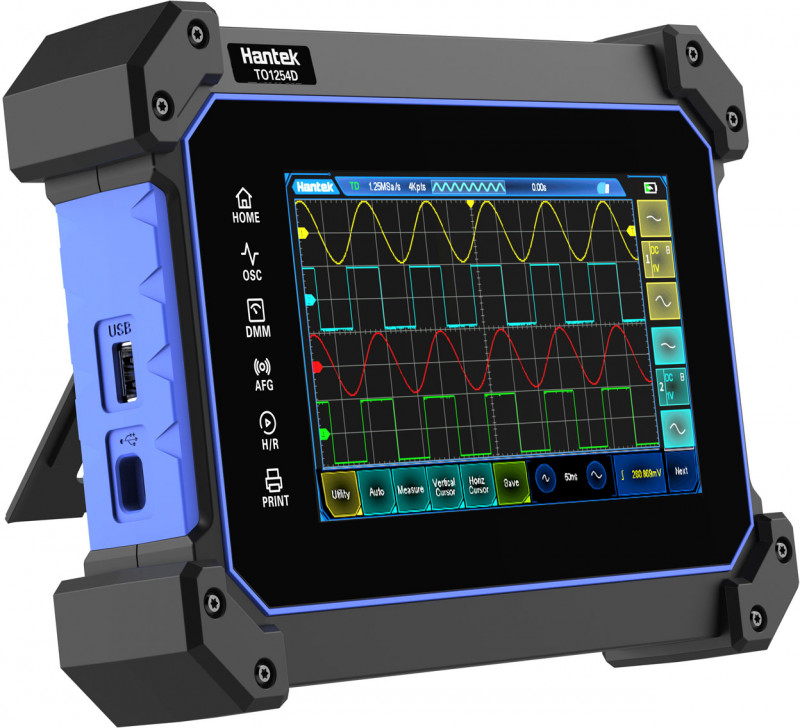

Многофункциональный портативный осциллограф HANTEK TO1112D 2CH 110МГц

Новое поколение многофункциональных полнофункциональных осциллографов с сенсорным экраном серии TO1000 имеет тонкий корпус, легкий вес и удобство переноски. Он объединяет осциллограф, мультиметр, генератор сигналов и анализатор спектра. Эту линейку осциллографов отличает встроенная батарея сверхбольшой емкости, долгий срок службы, поддержка быстрой зарядки и богатое оснащение.

Код производителя: TO1112D

Основные особенности:

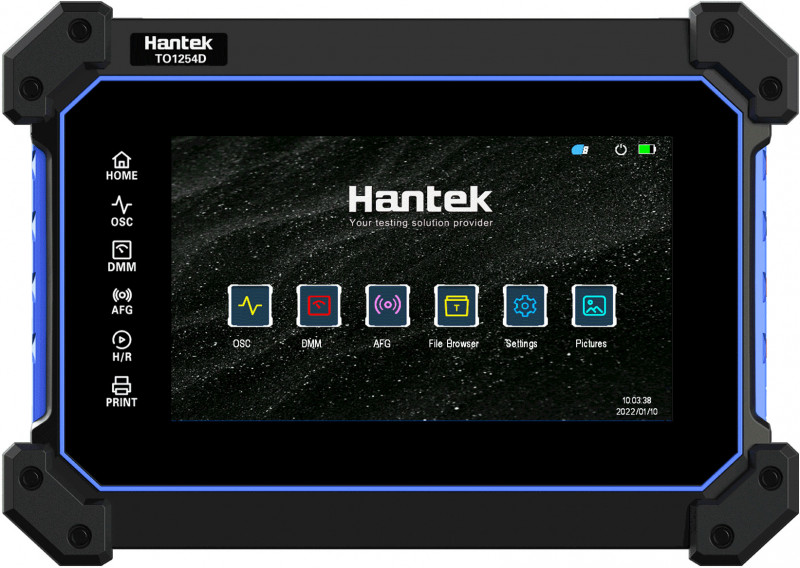

• Мультисенсорный большой экран, разрешение 800 * 480, удобный и простой в использовании пользовательский интерфейс, хороший опыт взаимодействия.
• Стандартная конфигурация 2-канального осциллографа, максимальная полоса пропускания 110 МГц, максимальная частота дискретизации 250 Мвыб/с, объем памяти 8 МБ.
• Высокоточный мультиметр с записью данных, хранением данных, построением диаграмм, статистическим анализом и другими функциями.
• В генератор сигналов встроены различные сигналы произвольной формы. Максимальная выходная частота составляет 25 МГц.
• Одно ключевое хранилище сигналов, удобное и быстрое.
• Конструкция подвесной ножки, регулировка угла наклона, защита от падений и удароустойчивости позволяют брать его с собой в дорогу.
• Встроенная литиевая батарея сверхбольшой емкости, длительный срок службы и режим ожидания до полугода.
• Стандартное зарядное устройство на 18 Вт поддерживает быструю зарядку с разъёмом типа C, а также может совместно использовать комплект зарядного оборудования с мобильными телефонами.

Функция генератора сигналов произвольной формы:

• Максимальная выходная частота достигает 25 МГц
• Разрешающая способность АЦП: 12 бит
• Частота дискретизации 200 Мс / с
• Форма выходного сигнала: произвольная
• Поддержка модуляции: AM / FM
• Сопротивление выхода: переключается высокое/низкое

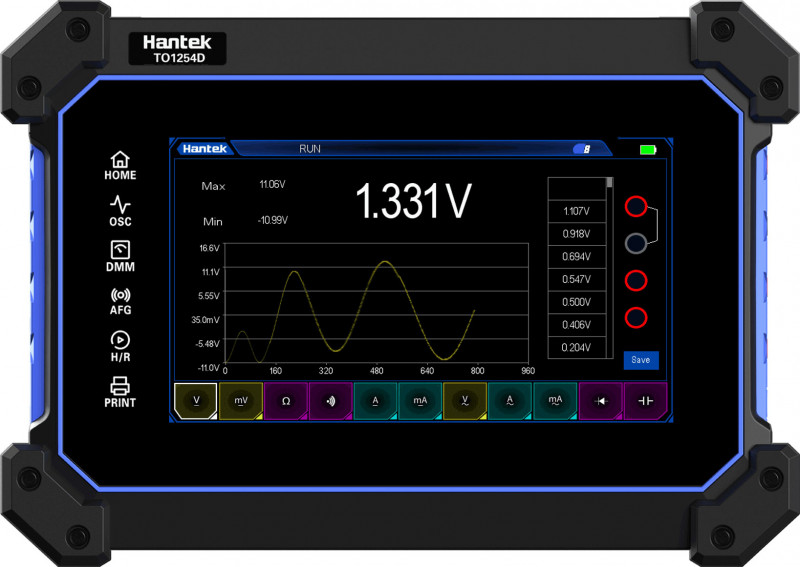

Функция цифрового мультиметра:

• Измеряет переменное и постоянное напряжение, ток, сопротивление, емкость, прозвонка диодов, двухпозиционное измерение.
• Мультиметр имеет собственную функцию записи данных, которая может отслеживать и записывать изменения напряжения, тока, сопротивления и других данных в течение длительного времени и генерировать диаграмму тенденций.

Подвесная ножка, свободные руки:

• Уникальная конструкция подвесной ножки, крепление "свободные руки"
• Прибор можно использовать и ставить в любое время. Он защищен от падения и удароустойчивый, прочный и долговечный.

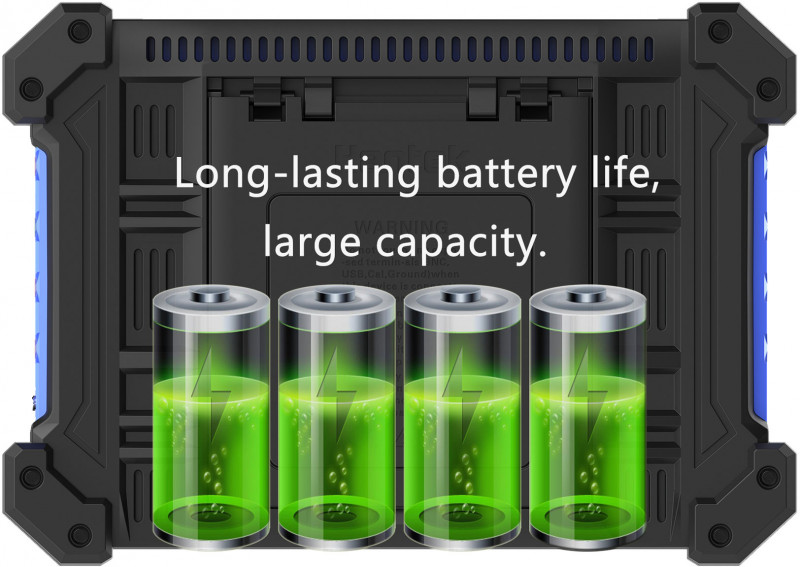

Автономное питание и долгий срок службы:

• Встроенный съемный литиевый аккумулятор емкостью 10000 мАч;
• Длительный срок службы и время работы в режиме ожидания до полугода.

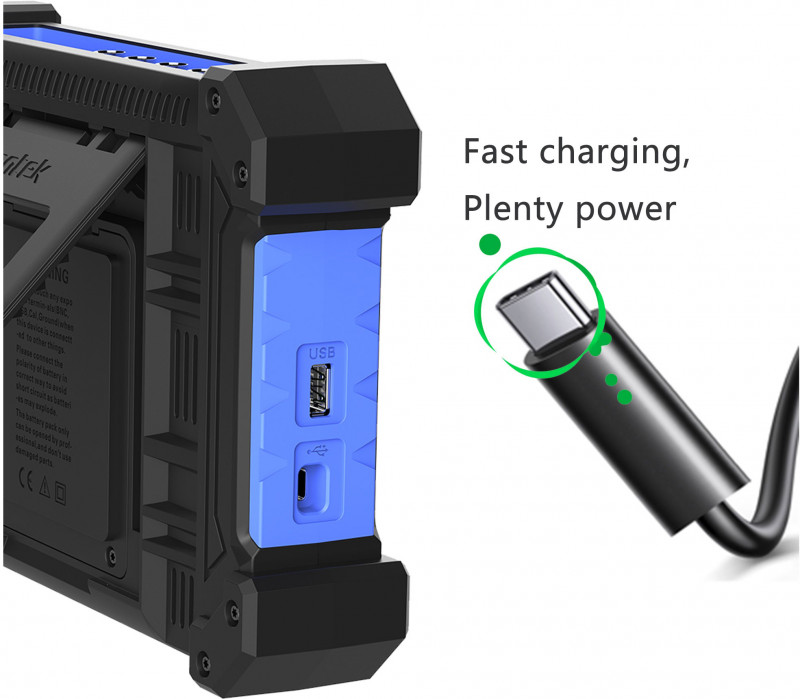

Поддержка нескольких протоколов быстрой зарядки:

• Стандартное зарядное устройство на 18 Вт для быстрой зарядки
• USB интерфейс с разъёмом Type-C совместим с мобильными телефонами и может совместно использовать набор зарядного оборудования.

Характеристики:

• Тип: TO1112D
• Пропускная способность: 110 МГц
• Частота выборки: 250 Выб/сек
• Объём памяти выборок: 8МБ
• Горизонтальный масштаб: 2 нс/дел~100 с/дел 1, 2, 5 последовательностей
• Разрешающая способность АЦП: 8 разрядов
• Чувствительность входа: 10 мВ/дел~10 В/дел на входе BNC
• Точность входного усилителя: ±3% полной шкалы
• Изоляция между входными каналами: 40 дБ, постоянный ток до максимальной номинальной полосы пропускания
• Режим сбора информации: Нормальный, средний, пиковый, высокое разрешение
• Интерполяция: (sin X) / X
• Режим синхронизации:
  • Автоматический
  • Нормальный
  • Одиночный
• Срабатывание по фронту: переднему, заднему, по переднему и заднему
• Количество входных каналов: 2
• Стандарт выходного видеосигнала: NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i
• Входное сопротивление: 1МОм±2%
• Входная ёмкость: 18пФ±3пФ
• Коэффициент ослабления: 0.01Х~10000Х
• Максимальное входное напряжение: 300VRMS (10X)
• Параметры мультиметра:
  • Максимальное разрешение: 4000 отсчетов
  • Максимальное входное напряжение: 600 В постоянного и переменного напряжения
  • Максимальній измеряемый ток: 10А постоянного и переменного тока
  • Входное сопротивление: 10 МОм
  • Пределы измерения постоянного напряжения: 400мВ/4В/40В/400В/600В
  • Пределы измерения переменного напряжения: 400мВ/4В/40В/400В/600В
  • Частота измеряемого переменного напряжения: от 40 Гц до 400 Гц
  • Пределы измерения постоянного тока: 40мА/200мА/4А/10А
  • Пределы измерения переменного тока: 40мА/400мА/4А/10А
  • Частота измеряемого переменного тока: от 40 Гц до 400 Гц
  • Пределы измерения сопротивления: 400Ом/4кОм/60кОм/400кОм/4МОм/40МОм
  • Пределы измерения ёмкости: 40нФ/400нФ/4мкФ/40мкФ/100vrA
  • Диапазон измерения напряжения перехода диодов: от 0В до 1В
  • Максимальное сопротивление в режиме прозвонки: <50Ом
• Тип дисплея: TFT
• Размер дисплея: 7 дюймов
• Разрешение дисплея: 800 х 480
• Режим послесвечения: 1с/5с/10с/30с/ бесконечность/выключено
• USB интерфейс: Хост/Устройство
• Напряжение питания:
  • переменное напряжение от 100 В до 240 В 50 ~ 60Гц
  • постоянное напряжение: 5В3A/9В2A/12В1.5A
• Максимальная потребляемая мощность: 8Вт
• Встроенный аккумулятор: 3.7В 2600мАч*2 в параллель
• Диапазон рабочих температур: 0?-50?
• Размеры: 248 х 176 х 54 мм
• Вес: 1.2 кГ
