Плата разработчика AIR32F105 4MB с камерой 2MP

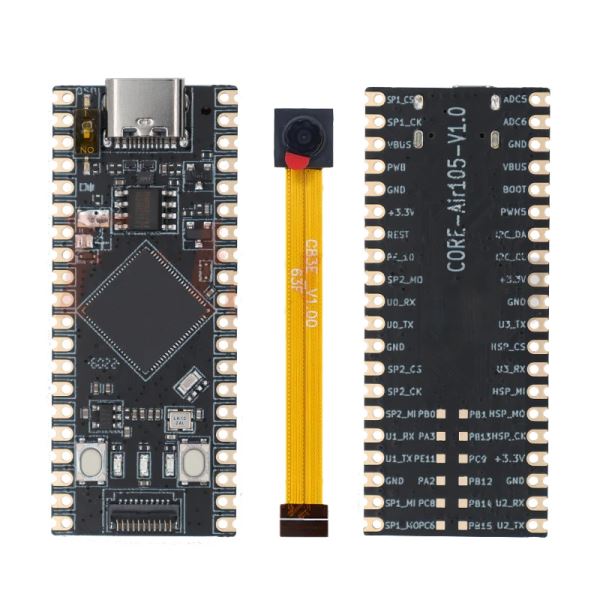

Плата разработчика минимальной конфигурации микроконтроллера AIR32F105 с видеокамерой 2МП собрана на небольшого размера плате размером чуть больше платы Arduino Nano. Микроконтроллер работает на частоте 204 МГц, содержит 4 МБ памяти программ, 640 КБ оперативной памяти, беспроводные интерфейсы и классические интерфейсы современных микроконтроллеров.

Чип Air105 оснащен высокопроизводительным ядром M4 с максимальной частотой 204 МГц, встроенным 640 КБ ОЗУ и 4 МБ флэш-памяти. Корпус QFN88, размером всего 10x10 мм, в общей сложности имеет 56 программируемых контактов GPIO, встроенные интерфейсы UART / GPIO / I2C / ADC / SPI и другие основные периферийные устройства, но также обеспечивает DAC / USB / DC-MI / HSPI / LCDDI / KCU и другие расширенные интерфейсы периферийных устройств. Встроенная функция зарядки литиевой батареи, поддержка источника питания 5 В / 3.3 В со встроенным LDO стабилизатором напряжения значительно упрощает периферийную схему.

Характеристики:

• Напряжение питания: от 3.3 В до 5 В
• Рабочее напряжение микроконтроллера: 3.3 В
• Максимальная рабочая частота: 204 МГц
• Память:
  • Программ: 4 МБ
  • Данных: 640 КБ
• Интерфейсы: UART / GPIO / I2C / ADC / SPI
• Дополнительные интерфейсы: DAC / USB / DC-MI / HSPI / LCDDI / KCU
• Количество GPIO: 56

Ссылки:

• Wiki
• Описание семейства микроконтроллеров
• Принципиальная схема
