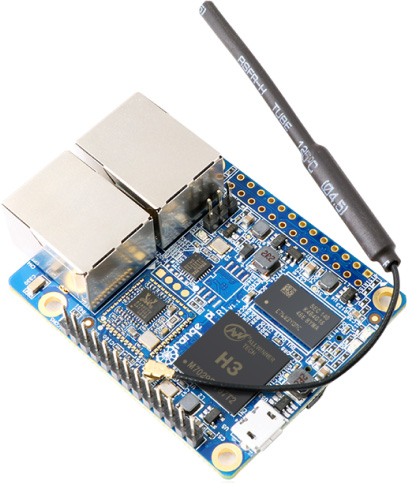

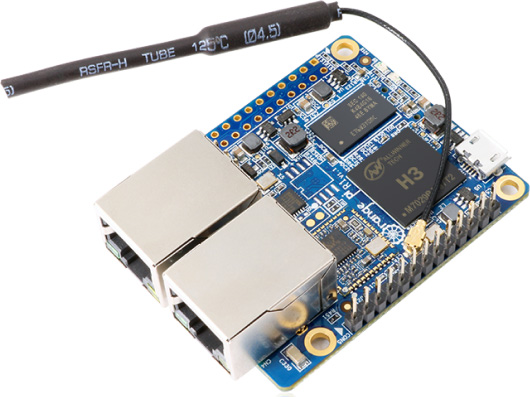

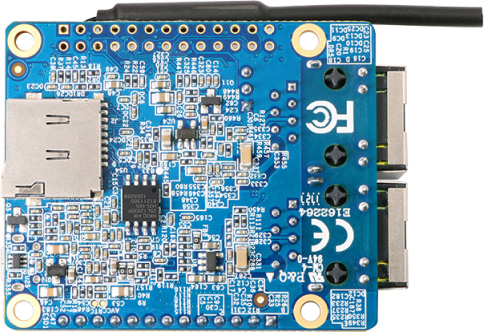

Orange Pi R1 H3 512 Мб

Orange Pi R1 это миниатюрный одноплатный компьютер из линейки Orange Pi, который идеально подходит для построения маршрутизатора. Он может работать под управлением таких операционных систем как Android или LInux. Компьютер построен на базе процессора H3 Quad-core 32-bit Cortex-A7 и имеет 512Мб DDR3 памяти.

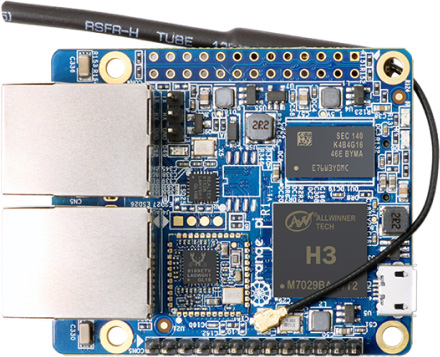

Расположение компонентов на плате компьютера:

Характеристики:

• Процессор: H3 Quad-core 32-bit Cortex-A7
• Графический процессор: Mali400MP2 GPU @600MHz, с поддержкой OpenGL ES 2.0
• Оперативная память: SDRAM DDR3 512Мб
• Память программ:
  • Разъём для microSD карты памяти (максимально 32Гб.)
  • 16MB SPI Flash
• Сетевые интерфейсы:
  • 100M/10M Ethernet RJ45(основной)
  • 100M/10M Ethernet RJ45(RTL8152B)
  • Realtek RTL8189FTV, IEEE 802.11 b/g/n
• Выход видео:
  • поддержка через 13-пин интерфейсный модуль
• Источники питания:
  • Разъём microUSB
  • Напряжение питания: 5В
  • Потребляемый ток: 2A
• Низкоуровневая периферия:
  • 26 пиновый разъём с I2C, SPI, UART с множеством GPIO портов
  • 13 пиновый разъём с 2*USB Host, ИК порт, Tv-out, AUDIO (без микрофона) и 3 GPIO порта
• Последовательный порт отладки: UART-TX,UART-RX and GND
• Светодиоды: Питание и Состояние
• Поддерживаемые ОС:
  • Android
  • Linux
• Размер: 45×60 мм
• Вес: 35г.

Назначение пинов:
