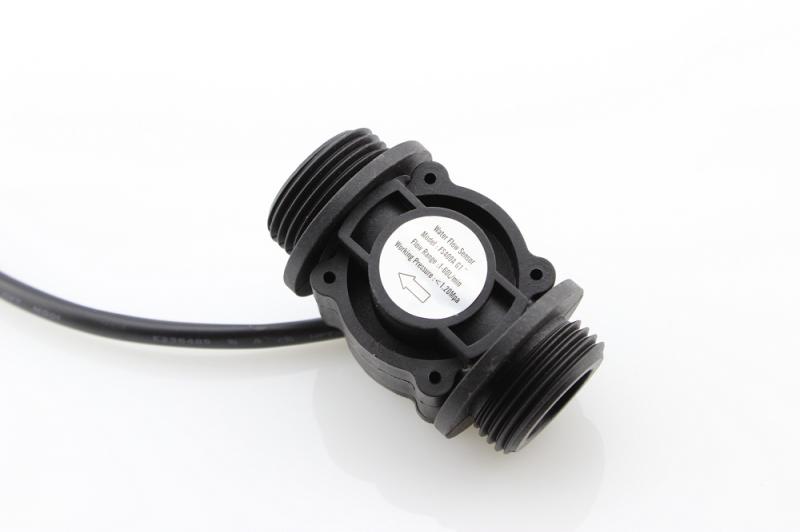

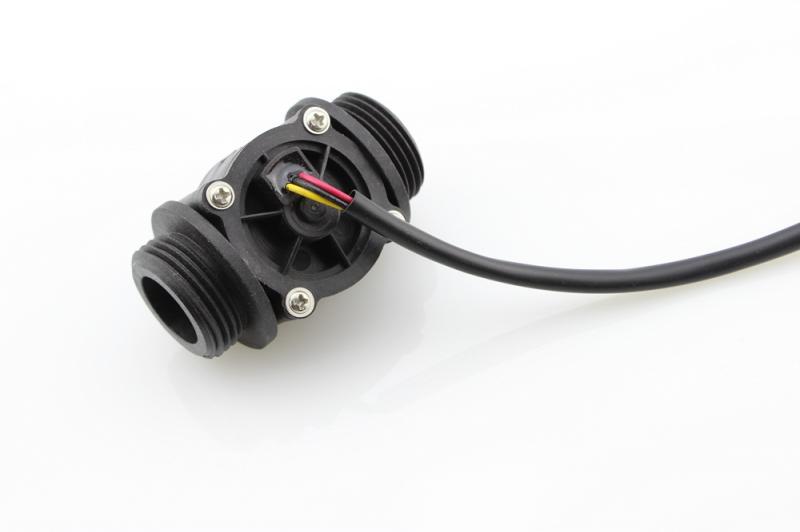

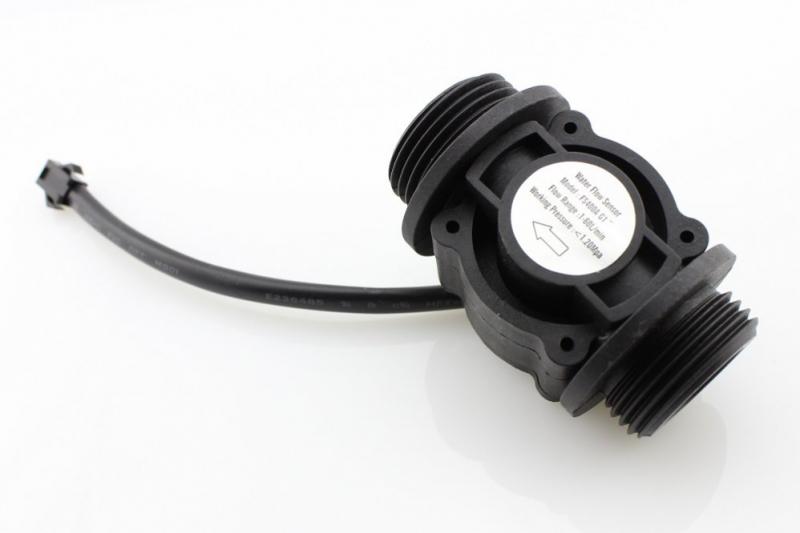

Датчик расхода воды, диаметр 1"от Elecrow

Датчик простока жидкости с диаметром резьбы 1 дюйм.

Код производителя: SOT80044WF

Характеристики:

• минимальное рабочее напряжение: 4.5В
• максимальный рабочий ток: 15ма (при 5В)
• рабочее напряжение: 5 - 24В DC
• диапазон измерений: 1 ... 60 лит/мин
• рабоча температура: ≤80
• максимальная температура жидкости: ≤120
• рабочая влажность: 35%~90%
• давление жидкости: ≤2 МПа
• температура хранения: -25~+ 80
• влажность хранения: 25%~95%

Внешний вид и размеры датчика расхода воды:

График зависимости частоты выходного сигнала датчика от объема расхода жидкости:

Датчик расхода воды выдает импульсы, пропорциональные потоку воды.

Частота импульсов = расход воды * 7.5

То есть, если выходная частота равна 48, то поток воды: 48 / 7.5 = 6.4 (L / min)

Подключается датчик расхода воды к микроконтроллеру, как показано ниже:
