Адаптер для 15 и 22 пиновых шлейфов CSI и DSI для Raspberry Pi от Adafruit

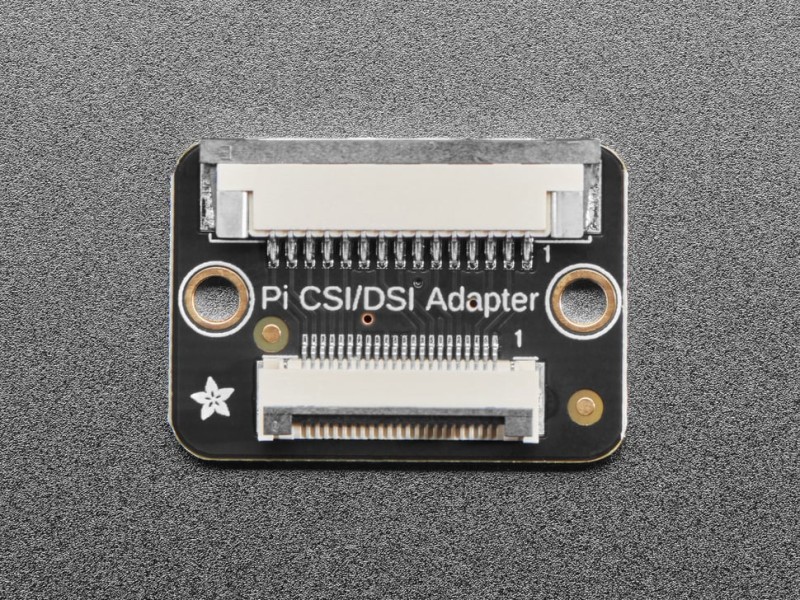

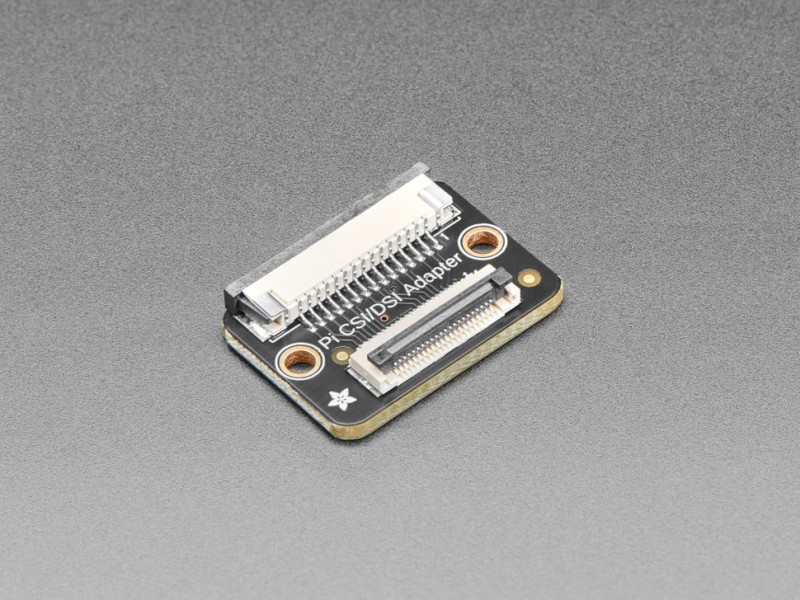

Данный адаптер устанавливает соединение между 15-контактными разъемами камеры (CSI) или дисплея (DSI) с шагом 1 мм на больших компьютерах Raspberry Pi и 22-контактными разъемами с шагом 0.5 мм на Платы Pi Zero и CM4 Dev.

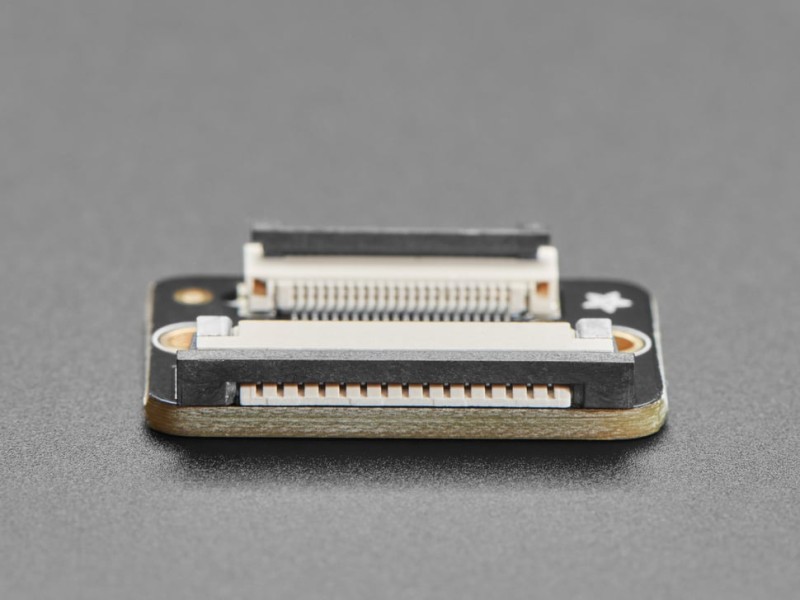

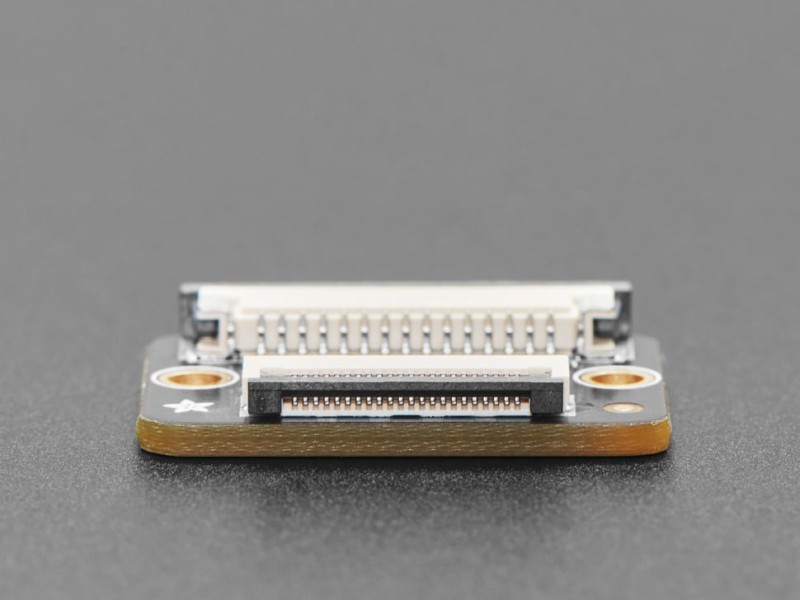

Эта штука очень проста: она позволяет преобразовать 15-контактный разъем с шагом 1.0 мм в 22-контактный разъем с шагом 0.5 мм, добавив 15-контактный разъем FPC с одной стороны или 22-контактный разъем FPC с другой. Он сделает за вас необычную перестановку контактов и все остальное, так что просто вставьте эти два кабеля. Осторожно подденьте два ушка разъемов, подключите кабели контактами вниз , а затем вставьте ушки обратно для надежного соединения.

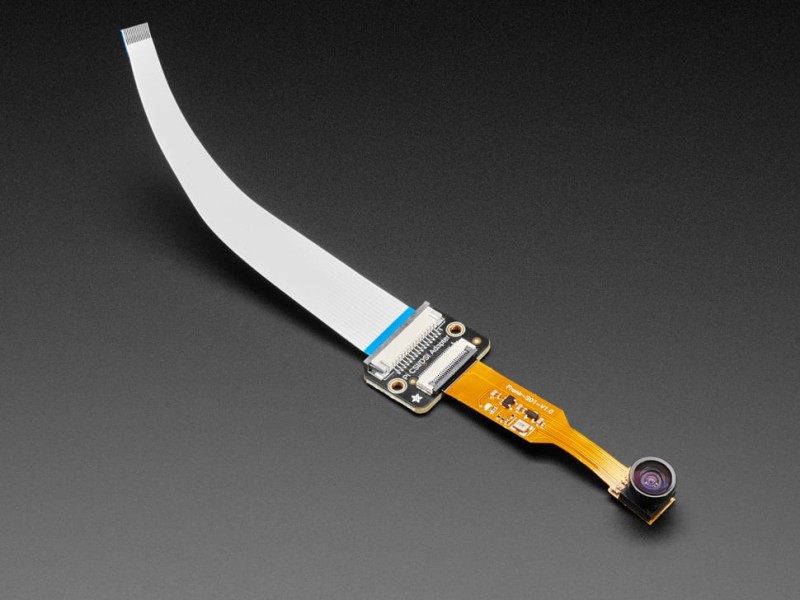

Если вы используете его для подключения камеры Pi Zero к классическому Pi, вы можете использовать любой из совместимых 15-контактных кабелей . Если вы используете его для подключения классической камеры Pi к Pi Zero, вам придется использовать 22-контактный кабель с шагом 0.5 мм с разъемами FPC на противоположных сторонах.

Теоретически интерфейс CSI/ DSI не предназначен для сверхдлинных кабелей, и их не следует удлинять . Проверяли удлинители длиной 1 метр для дисплеев и камеры, и они сработали! Но, чтобы вы знали, на самом деле это не гарантировано: Интерфейсы CSI/DSI рассчитаны на максимальную длину, примерно, 25 см.
