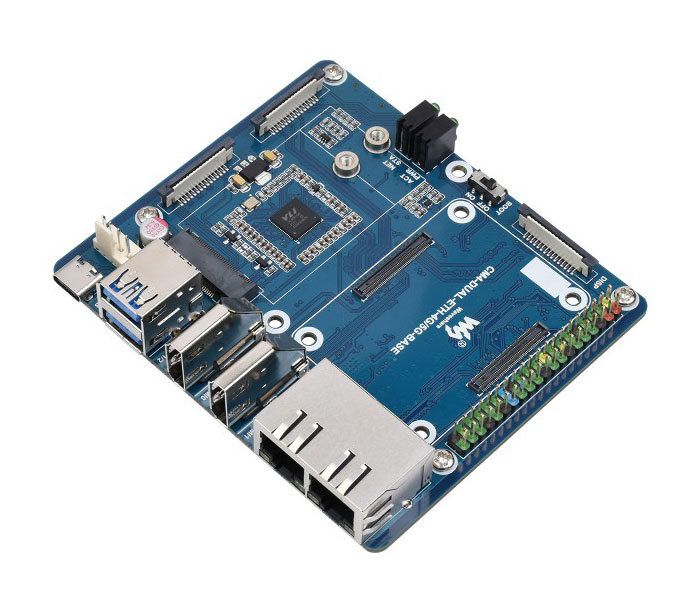

Базовая плата для Raspberry Pi CM4 со сдвоенным Gigabit Ethernet 5G/4G

Базовая плата Dual Gigabit Ethernet 5G/4G, разработанная для вычислительного модуля Raspberry Pi CM4. Плата совмещает множество стандартных интерфейсов, возможность использования GSM модулей беспроводной связи и совместима по GPIO разъёму со стандартным форм-фактором Raspberry Pi.

Код производителя: 20885, CM4-DUAL-ETH-4G/5G-BASE

Совместимые модули:

Подключение к модулю CM4:

Характеристики:

• Разъем CM4 подходит для всех вариантов вычислительного модуля 4
• Сетевое подключение: войной гигабитный Ethernet RJ45 порт
• Разъём M.2 B KEY: для подключения модуля 5G/4G
• Слот для карты Nano-SIM: поддерживает стандартную карту Nano-SIM для связи 5G/4G/3G/2G
• USB разъёмы: USB 3.2 Gen1 × 2
• Разъём GPIO 40-пин Raspberry Pi совместимый
• Вывод изображения: Порт MIPI DSI (15-контактный 1.0-мм FPC-разъем)
• Ввод изображения: Порт камеры MIPI CSI-2 × 2 (15-контактный 1.0-мм FPC-разъем)
• Видео выход: HDMI × 2, поддерживает вывод 4K 30 кадров в секунду
• Часы реального времени: с гнездом для батареи и возможностью пробуждения вычислительного модуля
• Хранилище: Разъём для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• Охлаждение: разъём для вентилятора 5 В/12 В (по умолчанию 12 В), позволяет регулировать скорость и проводить измерения частоты вращения лопастей
• Потребляемая мощность 5В / 2.5А
• Размеры 99.6 × 87.0 мм

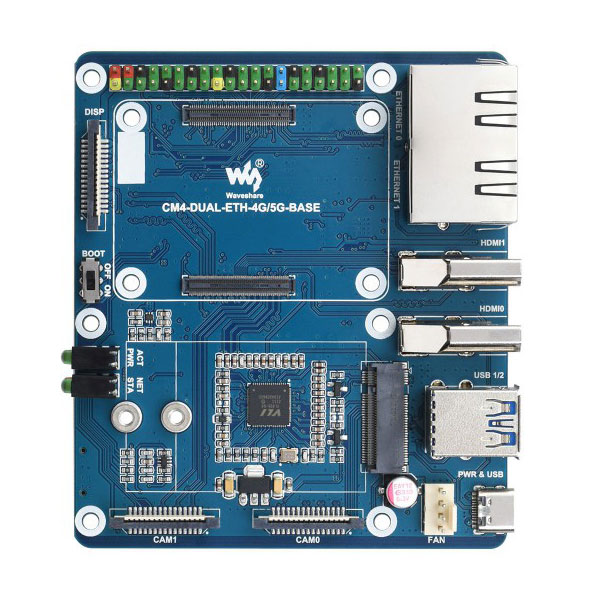

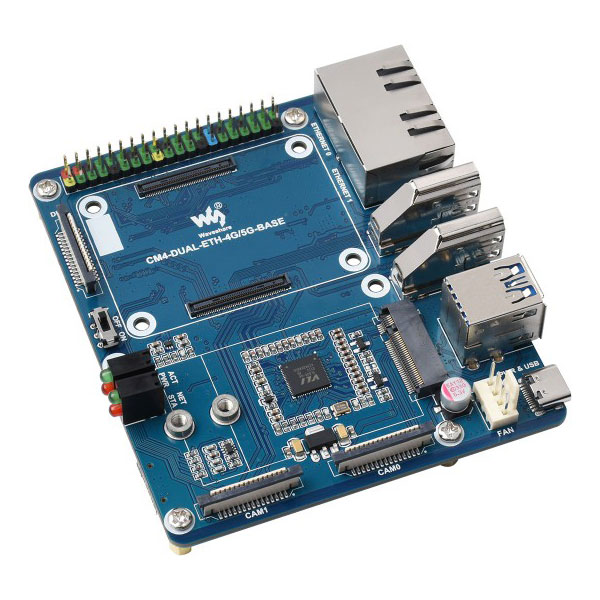

Расположение и назначение компонентов платы:

1. Разъём для установки модуля CM4 - совместим со всеми СМ4 модулями
2. 40-пин GPIO разъём - для подключения оборудования и/или шалдов
3. Сдвоенный RJ45 Gigabit Ethernet коннектор - совместимость с 10/100/1000M
   • ETHERNET 0: CM4 оригинальный ETH
   • ETHERNET 1: USB USB расширение ETH
4. HDMI - 2x HDMI порта с поддержкой 4K 30fps выхода
5. USB - 2x USB 3.2 Gen1 для подключения USB устройств
6. PWR & USB - Разъём питания и USB порт программирования
7. FAN разъём - для подключения вентилятора охлаждения с регулировкой производительности и измерением частоты вращения
8. Разъёмы подключения камер - 2x MIPI CSI порта
9. Индикатор статуса модулей 4G/5G
   • Индикатор STA красный: индикатор состояния модуля
   • Индикатор NET зелёный: индикатор активности модуля
10. Индикатор состояния модуля CM4
    • PWR красный: Индикатор питания Raspberry Pi
    • ACT зелёный: Индикатор активности Raspberry Pi
11. BOOT переключатель
    • ON: CM4 загружается через интерфейс USB-C
    • OFF: CM4 загружается через eMMC или Micro SD карту памяти
12. DISP порт - порт дисплея MIPI DSI
13. Разъём M.2 B KEY - с поддержкой модулей 4G/5G или модуля связи, использующего USB подключение
14. Слот карты Nano-SIM - с поддержкой стандарта Nano-SIM карт для модулей связи 5G/4G/3G/2G
15. Слот карты Micro SD - для подключения карты памяти Micro SD с операционной системой (только для Lite версии)

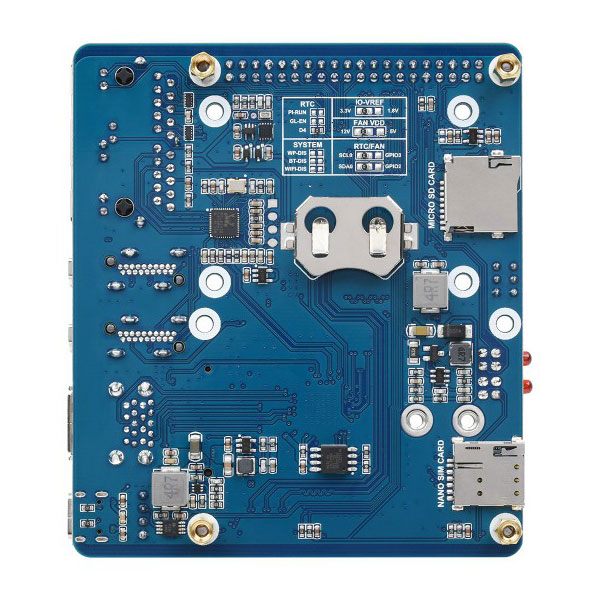

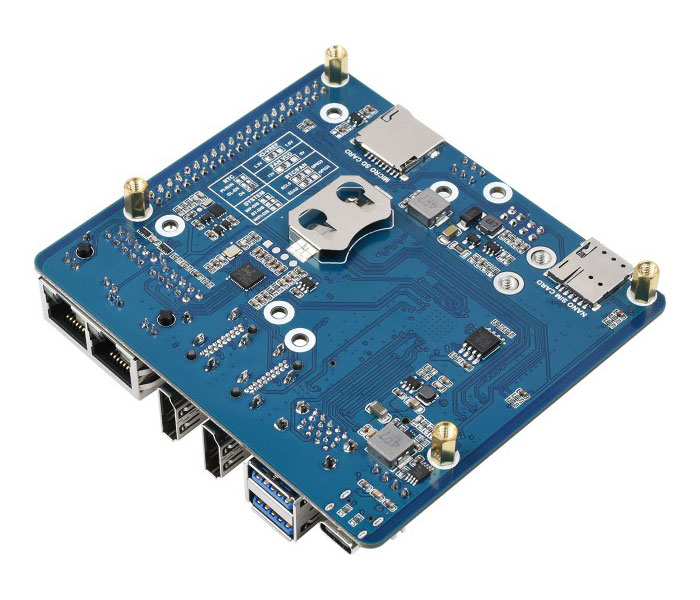

16. Разъём батареи RTC - Поддерживаются батареи CR2032
17. Конфигурация прерываний от RTC
    • PI-RUN: CM4 перезагружается по прерыванию от RTC
    • GL-EN: CM4 заканчивает работу по прерыванию от RTC
    • D4: D4 пин подключен к прерыванию RTC (по умолчанию)
18. Переключение IO-VREF: выбор напряжения логических уровней CM4 - 3.3 В (по умолчанию) или 1.8 В
19. Переключатель питания вентилятора охлаждения - выбор 12 В (по умолчанию) или 5 В
20. Выбор шины RTC/FAN I2C
    • SDA0/SCL0: I2C-10 совмещен с CSI/DSI (по умолчанию)
    • GPIO3/2: I2C-1 совмещен с 40-пин GPIO разъёмом
21. Конфигурирование системы:
    • BT_DIS: Bluetooth выключен, только для модуля CM4 с антенной
    • WiFi_DIS: WiFi выключен, только для модуля CM4 с антенной
    • WP_DIS:выбор варианта загрузки, используется только для модулей CM4 для загрузки не с eMMC или SD карты
22. Микросхема RTL8153 - Микросхема моста USB Gigabit Ethernet

Комплектация:

• Базовая плата CM4-DUAL-ETH-4G-5G-BASE x1

Габаритные размеры:
