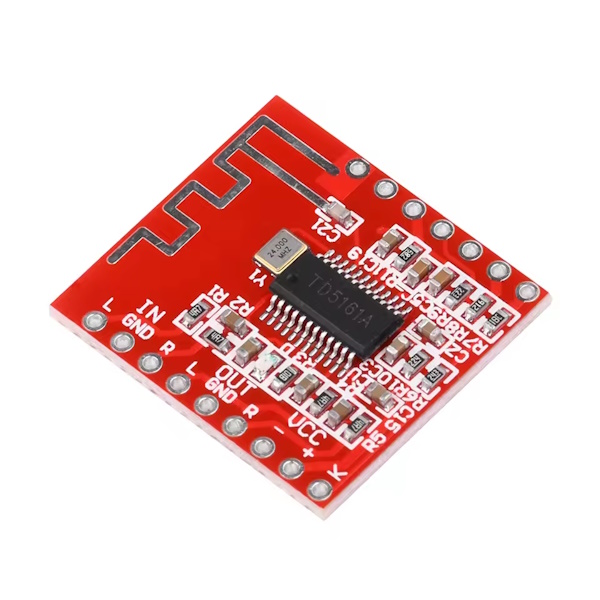

Звуковой Bluetooth стерео-приемник на микросхеме TD5161A

Звуковой Bluetooth-модуль предназначен для построения малогабаритных устройств, воспроизводящих звук через Bluetooth 5 подключение. Модуль воспроизводит стерео звук как на дополнительный усилитель так и на наушники. Для питания модуля можно использовать либо 5В источник напряжения (блок питания или powerbank) либо LiPo-аккумулятор.

После включения питания синий индикатор загорается и устройство переходит в режим сопряжения Bluetooth и воспроизводится фраза на английском «устройство bluetooth готово к сопряжению». На смартфоне или компьютере, воспроизводящем звук, нажмите на соединение с Bluetooth устройством. При успешном сопряжении воспроизводится фраза «устройство bluetooth подключено успешно». Теперь Вы можете включить воспроизведение музыки.

Особенности:

• Оснащен стерео Bluetooth-приемником TD5161A, который имеет функции приема аудиосигнала Bluetooth и ввода аудиосигнала.
• Высокое качество декодирования звука, совместимость с несколькими форматами аудио, соответствие требованиям к высокому качеству воспроизведения.
• Использование технологии Bluetooth 5.1 для обеспечения более стабильного беспроводного соединения, большей дальности передачи данных и низкого энергопотребления.
• Оптимизированная конструкция с низким энергопотреблением позволяет более гибко адаптироваться к сценариям применения.
• Широкое применение- подходит для различных продуктов, таких как Bluetooth-колонки, смарт-колонки, Bluetooth-наушники и т. д.

Расположение и назначение контактов на плате:

Характеристики:

• Напряжение питания: от +3.7 до +5 В
• Параметры выхода звукового тракта:
  • SNR -90 дБ
  • THD+N -70 дБ
  • DNR -91 дБ
• Версия протокола: Bluetooth 5.0/5.1 (совместимость с 4.0/4.1/4.2)
• Поддерживаемые профили: A2DP/AVCTP/AVDTP/AVRCP/HFP
• Питание: 5В (разъем USB type-C)
• Индикатор: статус Bluetooth подключения
• Звуковой выход: 3.5 мм (TRS)
• Радиус действия: до 15 м
• Размеры модуля: 30x30x6 мм

Габаритные размеры:
