DC-DC понижающий преобразователь MP1584EN

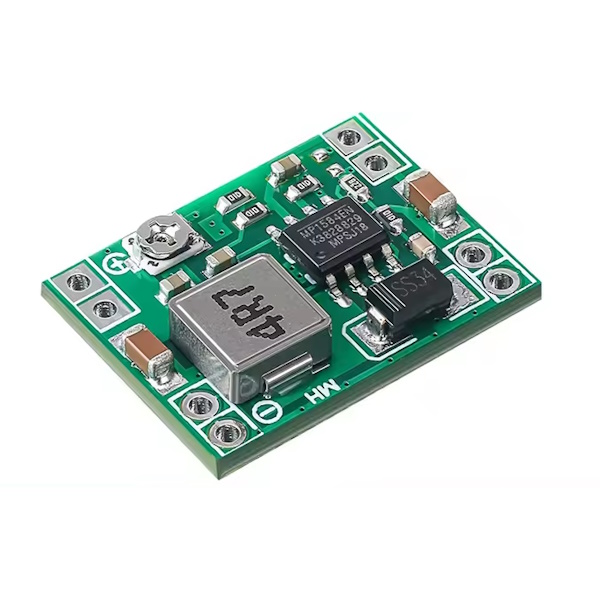

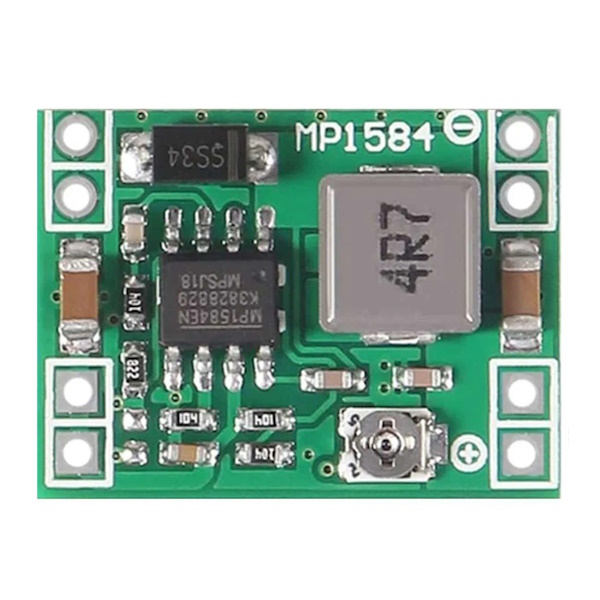

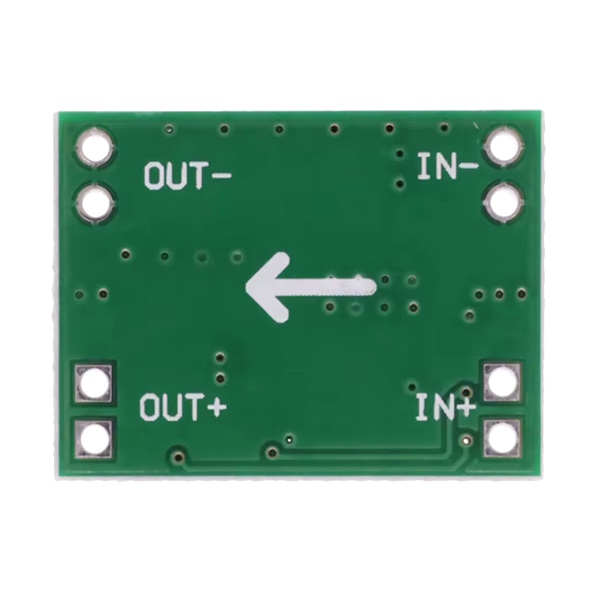

Миниатюрный модуль импульсного понижающего преобразователя на микросхеме MP1584EN с максимальным током 3А (длительно - не более 1.8А), входное напряжение 4.5 - 28В, выходное 0.8 - 20В (настраивается подстроечным резистором на плате).

Характеристики:

• входной диапазон напряжений: 4.5 - 28 В
• выходной диапазон напряжений: 0.8 - 20 В
• макс.длительный ток (без охлаждения): 1.8 А
• максимальный выходной ток (с охлаждением чипа): 3 А (зависит от разности между входным и выходным напряжениями)
• эффективность (КПД): до 90% (зависит от разности между входным и выходным напряжениями)
• пульсации на выходе: до 50 мВ
• частота переключения: 1 МГц
• рабочий диапазон температур: -45 ~ +85 °С
• размеры: 22 x 17 x 4 мм

Ссылки:

• Даташит MP1584
