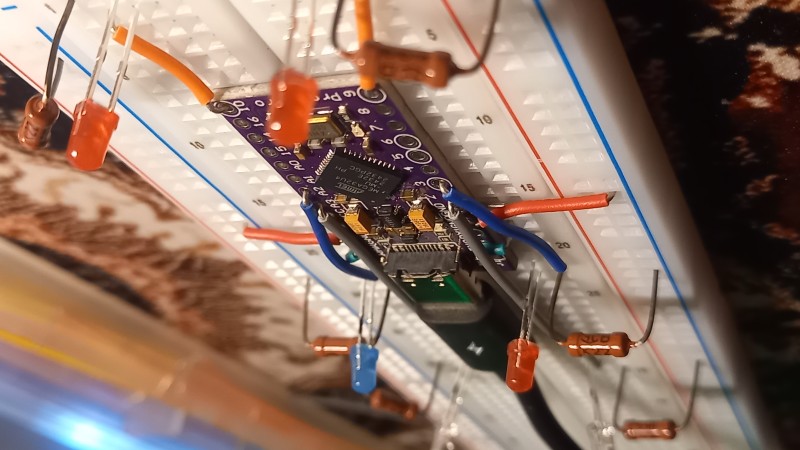

Arduino совместимый контроллер, построеный на базе микроконтроллера ATmega32U4 с подключением USB Type-C. Изначально данный контроллер разработан компанией Sparkfun Electronics (схема, плата). Контроллер совместим с контроллером Arduino Leonardo, но имеет гораздо меньший форм-фактор, вес и количество выводов.
Плата имеет 24 вывода и 3 светодиода, один из которых выделен для индикации питания. Так же есть 9 аналоговых входа (АЦП), 5 выходов ШИМ (PWM), аппаратный UART (Rx Tx). Работает от 5В на частоте 16МГц, на входе RAW может принимать питание до 15В (обрезая его до необходимых 5В встроенным регулятором).
Расположение и назначение выводов (аналогичная плата но с microUSB разъёмом)
Характеристики:
-
контроллер ATmega32U4 работающий на частоте 16 МГц, питание 5В
-
поддерживается начиная с Arduino IDE 1.0.1 и выше
-
программируется напрямую через разъем USB Type-C
-
9 аналоговых 10-битных входа
-
12 цифровых входов выходов (5 из них с ШИМ)
-
Rx Tx последовательный интерфейс
-
размер: 18х33 мм
