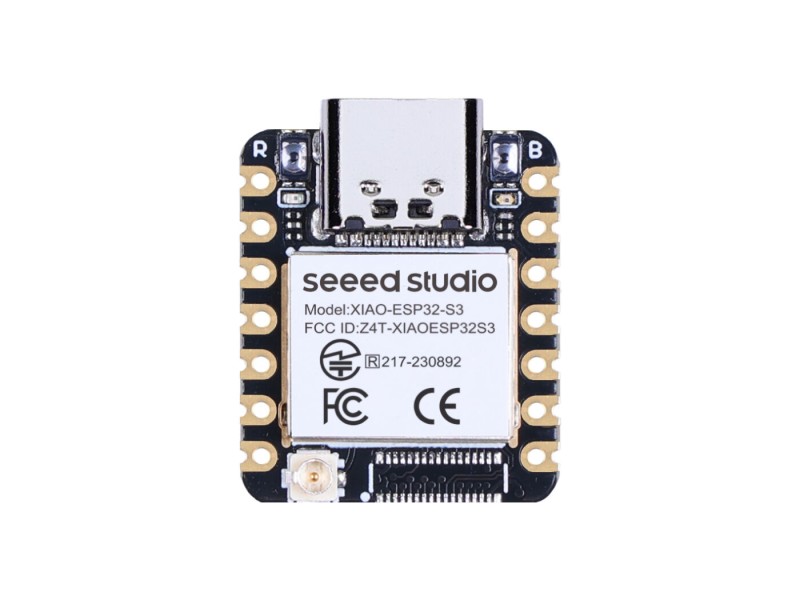

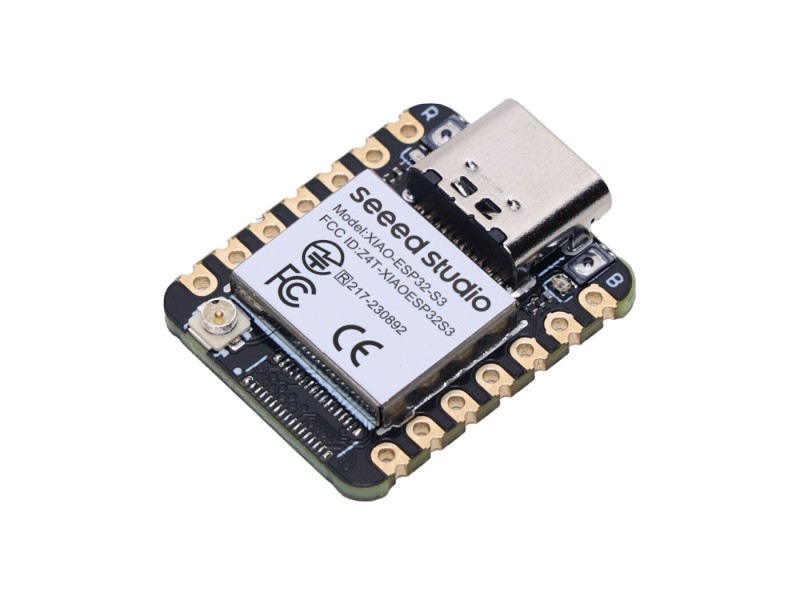

Плата разработчика Seeed XIAO ESP32S3 8МБ PSRAM, 8МБ FLASH

Контроллер Seeed Studio XIAO ESP32S3 использует двухъядерный процессор Xtensa 32-бит LX7 240 МГц, поддерживающий беспроводные соединения WiFi и BLE 5.0 , стержневую антенну 2.4 ГГц, позволяет использовать режим глубокого сна с энергопотреблением всего 14 мкА и поддерживает управление зарядкой литиевых аккумуляторов. Идеально подходит для Интернета вещей, умных домов, беспроводных носимых устройств, робототехники и т. д. Модуль оснащен камерой OV2640, 8МБ PSRAM, 8МБ FLASH памяти.

Особенности:

• Мощная плата микроконтроллера: встроенный 32-битный двухъядерный процессор Xtensa ESP32S3, работающий на частоте до 240 МГц, несколько установленных портов разработки, поддержка Arduino / MicroPython
• Выдающиеся радиочастотные характеристики: поддержка беспроводной связи WiFi 2.4 ГГц и BLE 5.0, поддержка удаленной связи на расстоянии более 100 м при подключении к антенне U.FL
• Продуманная конструкция питания: возможность управления зарядом литиевой батареи, предлагающая 4 модели энергопотребления, которые позволяют перейти в режим глубокого сна с энергопотреблением всего 14 мкА
• Компактный дизайн размером с большой палец: 21 x 17.8 мм, классический форм-фактор XIAO, подходит для проектов с ограниченным пространством, например, для носимых устройств.
• Идеально подходит для производства: подходит для макетных плат и SMD-дизайна, отсутствие компонентов на задней панели

Примеры применения:

• Интернет вещей
• Носимые устройства
• Умные дома
• Робототехника
• Мониторинг здоровья
• Образование
• Сети с низким энергопотреблением (LP)
• Быстрое прототипирование

Характеристики:

• Процессор: ESP32-S3R8 Двухъядерный 32-битный процессор Xtensa LX7 с тактовой частотой до 240 МГц
• Беспроводной интерфейс:
  • Полная подсистема WiFi 2.4 ГГц
  • BLE: Bluetooth 5.0, Bluetooth-сетка
• Встроенная память: 8 МБ PSRAM и 8 МБ флэш-памяти
• Интерфейсы:1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIO(PWM), 9x АЦП, 1x пользовательский светодиод, 1x светодиод зарядки
• Управление: 1x кнопка сброса, 1x кнопка загрузки

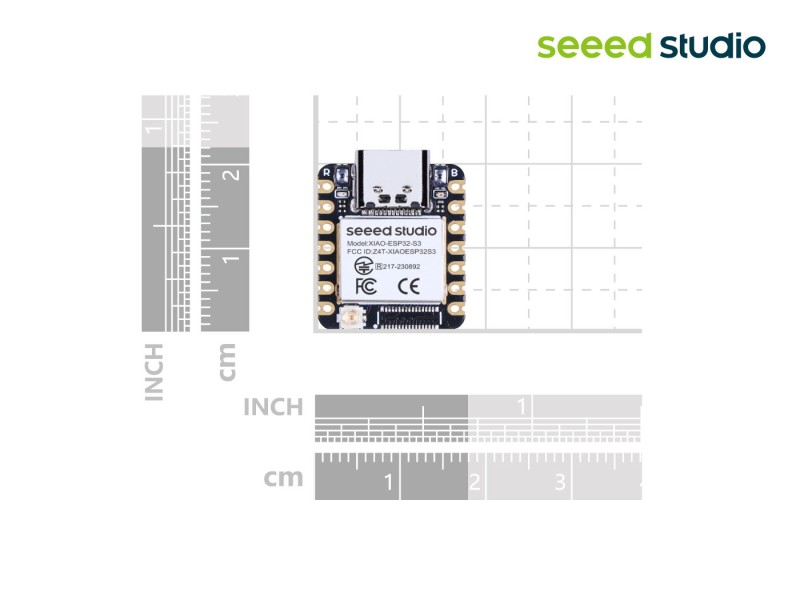

• Размеры: 21 х 17.8 мм
• Питание:
  • Входное напряжение (USB тип C): 5 В
  • Входное напряжение (Аккумулятор): 4.2 В
  • Рабочее напряжение цепи (готовность к работе):
    • Тип C: 5 В при 19 мА
    • Аккумулятор: 3.8 В при 22 мА
  • Ток зарядки аккумулятора: 100мА
  • Модель с низким энергопотреблением
  • (Питание: 3.8 В)
  • Модель модема в спящем режиме: ~ 25 мА
    • Модель с легким сном: ~ 2 мА
    • Модель глубокого сна: ~ 14 мкА
  • Модель модема в спящем режиме: ~ 24 мА
  • Потребление энергии при включенном WiFi: Активная модель: ~ 100 мА
  • Потребляемая мощность с поддержкой BLE: Активная модель: ~ 85 мА
• Рабочая температура: от -40°С до 65°С

Комплектация:

• XIAO ESP32S3 х1

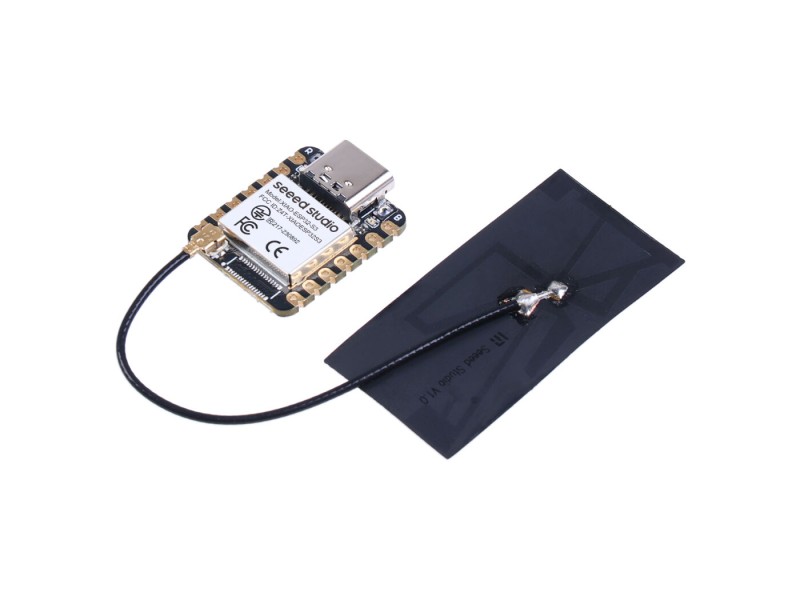

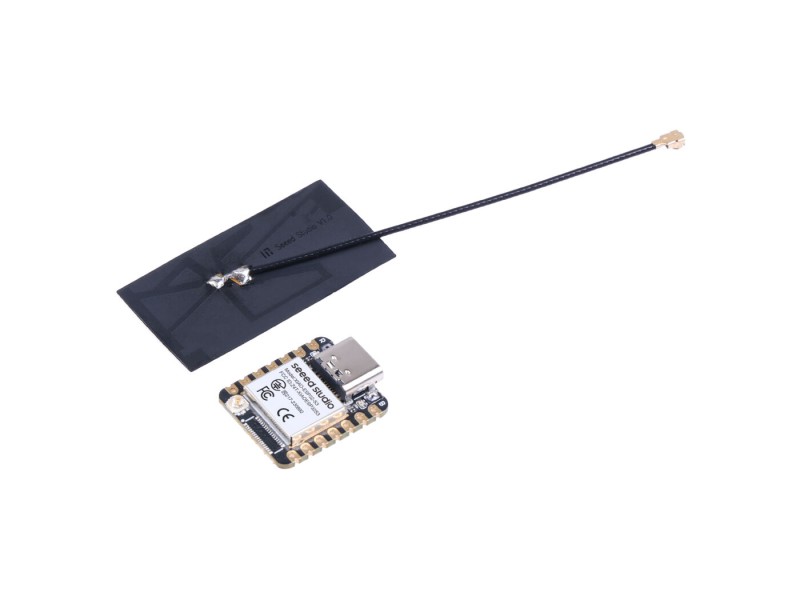

• Антенна х1
• 7-контактный разъем х2

Ссылки:

• Wiki
• Технические характеристики ESP32-S3
• Исследования случаев использования TinyML
• Референсный дизайн XIAO
• Исследования «кейсов» 3D-печати
