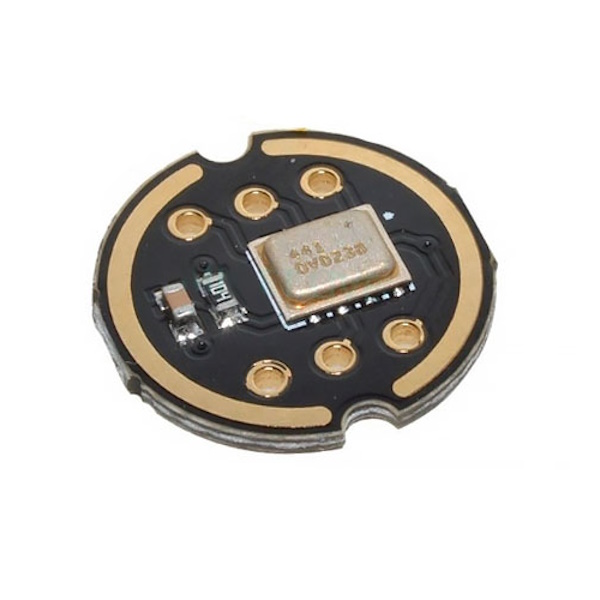

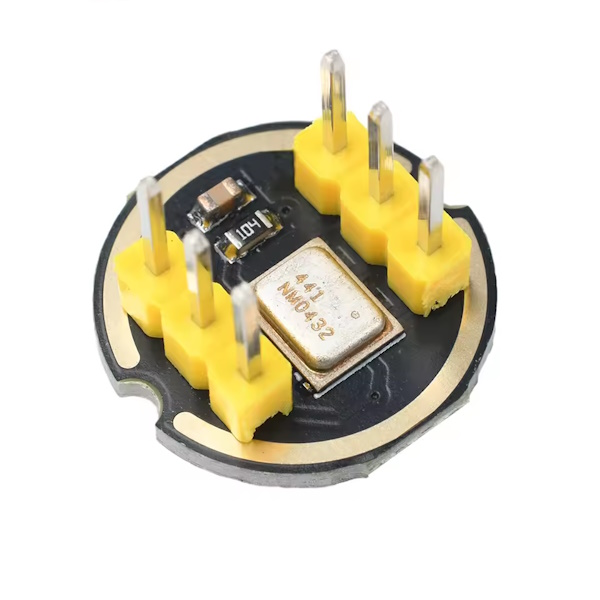

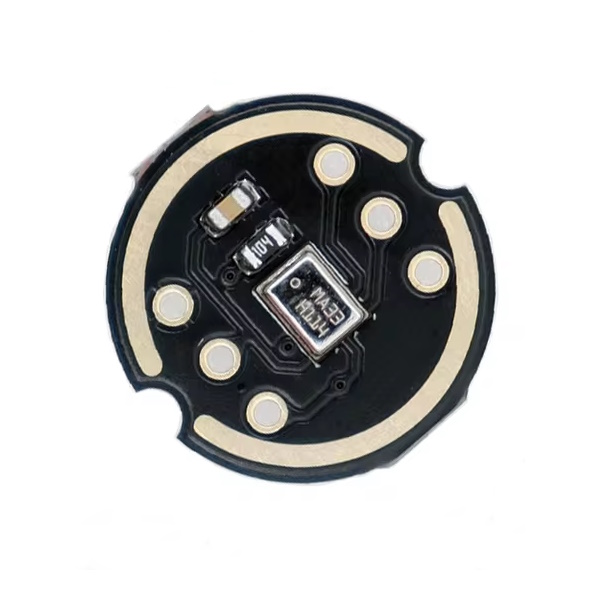

Модуль MEMS-микрофона INMP441

Модуль датчика INMP441 – высокопроизводительный маломощный всенаправленный микрофон с цифровым выходом и нижним портом. Он полностью совместим с INMP441. Он состоит из датчика MEMS, обработки сигнала, аналого-цифрового преобразователя, фильтра сглаживания, управления питанием и 24-битного интерфейса I2S промышленного стандарта. Интерфейс I2S позволяет подключаться напрямую к цифровым процессорам, таким как DSP и микроконтроллеры, без необходимости использования аудиокодеков в системе. Благодаря высокому отношению сигнал/шум он является отличным выбором для приложений ближнего поля.

Характеристики:

• Функции: микрофон с цифровым интерфейсом I2S с 24-битной точностью данных
• Соотношение сигнал/шум: SNR 61dBA
• Чувствительность: -26 dBFS
• Частотная характеристика: от 60 Гц до 15 кГц
• Энергопотребление: 1.4 мА
• Высокий PSR: -75 dBFS

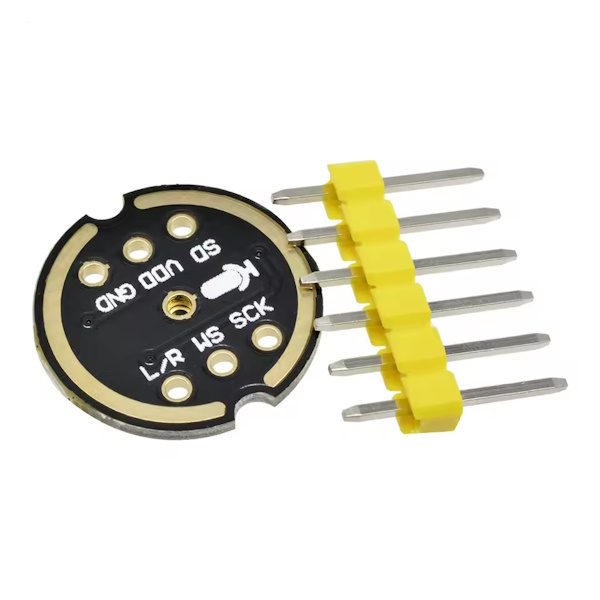

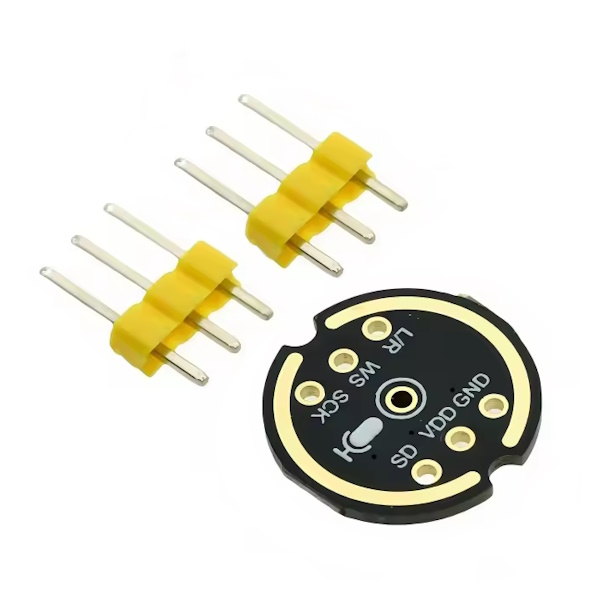

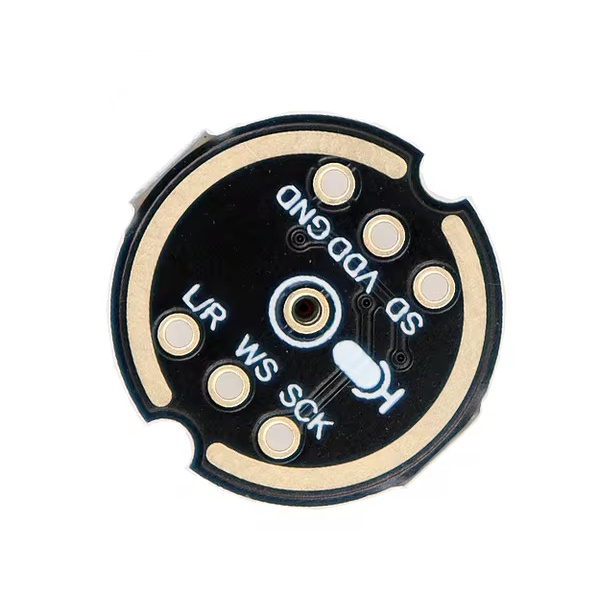

Подключение интерфейса:

• SCK: Последовательные тактовые импульсы для интерфейса I2S
• WS: Выбор последовательного слова данных для интерфейса I2S
• L/R: Выбор левого/правого канала:
  • При установке низкого уровня микрофон выводит свой сигнал на левый канал кадра I2S.
  • При установке высокого уровня микрофон выводит сигнал на правый канал.
• SD: Последовательный вывод данных для интерфейса I2S
• VCC: Входное напряжение питания от 1.6 В до 3.6 В
• GND: заземление питания

Рекомендованное подключение к ESP32:

• SCK -- GPIO14
• SD -- GPIO32
• WS -- GPIO15
• L/R -- GND
• GND -- GND
• VDD -- VDD3.3

Ссылки:

• Даташит
