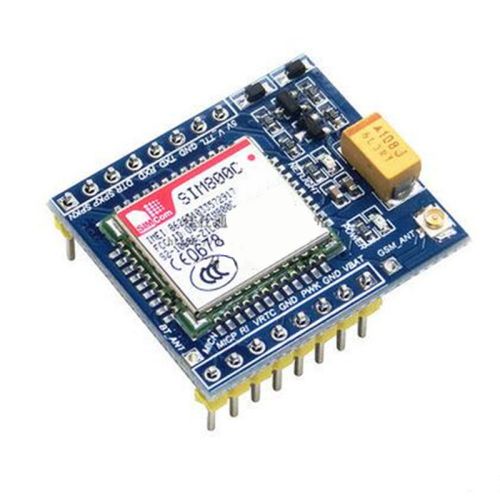

SIM800C V2 модуль GSM 850/900/1800/1900 + Bluetooth

Следы пайки!
Миниатюрный модуль GSM/GPRS сотовой связи – это полнофункциональный четырехдиапазонный (Quad-Band) GSM/GPRS модуль. Стандартный интерфейс управления модуля SIM800C предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для осуществления голосовых вызовов, отправки/приема SMS сообщений, обмена цифровыми и факсимильными данными.

Для включения и выключения модуля необходимо кратковременно замкнуть вход PWK на общий провод.

Низкое энергопотребление, малый размер и солидный перечень дополнительных нестандартных функций позволяют реализовать интересные прикладные М2М решения.

Для подключения к микроконтроллеру преобразователь уровней не требуется так как он уже предусмотрен на плате модуля.

Важно! Запрещается вулючать модуль без подключенной антенны! Выход из строя выходного каскада передатчика не является гарантийным случаем!

Характеристики:

• Работа в сетях: 850/900/1800/1900 МГц
• Класс GPRS B multi-slot 12/10
• Соответствие GSM phase 2/2+
  – Класс 4 (2 Вт @ 850/900 МГц)
  – Класс 1 (1 Вт @ 1800/1900 МГц)
• Размеры чипа: 15.7 x 17.6 x 2.3 мм
• Управление AT командами (3GPP TS 27.007,27.005 и проприетарные АТ команды)
• Диапазон питающего напряжения: 3.4 ... 4.4 В
• Низкое энергопотребление
• Рабочий диапазон температур: -40 ... 85 град.С
• Пакетная передача данных GPRS
  • Поддержка PBCCH
  • 12-й класс GPRS: до 85.6 кбит/сек (скачивание/выгрузка)
  • Схемы кодирования: CS 1, 2, 3, 4
  • PPP-стэк протоколов
• Сообщения SMS
  • Прием и отправка SMS
  • Поддержка SMS cell broadcast
  • Текстовый и PDU режимы
• Дополнительные функции
  • Протокол мультиплексирования 0710 MUX
  • Встроенный протокол TCP/UDP
  • FTP/HTTP
  • MMS
  • E-MAIL
  • DTMF
  • Jamming Detection
  • Audio Record
  • SSL
  • Embedded AT (в расширенной аппаратной версии)

Комплектация:

• плата с GSM модулем SIM800C
• коннекторы 8-пин 2 шт.

Ссылки:

• Даташит
• Описание Bluetooth функционала

Продолжая горячую тему отсутствия-наличия Bluetooth в этом модуле, наш дорогой клиент прислал нам код активации оного:

AT
OK
AT+BTPOWER=1
OK
AT+BTSCAN=1
OK
+BTSCAN: 0,1,"BlackGot",ac:c1:ee:0c:98:66,-51

От души благодарим!
