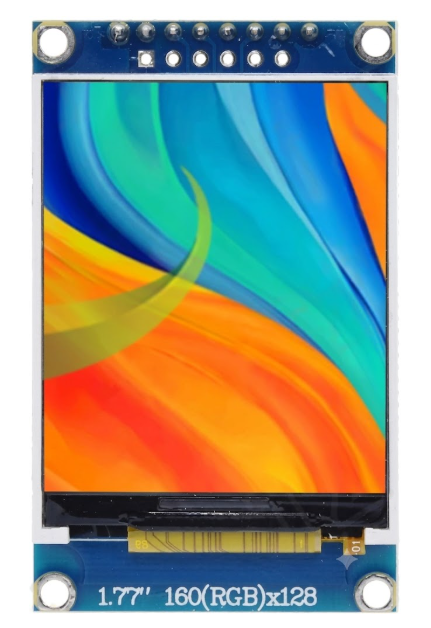

Кольоровий графічний TFT-дисплей B07-09 (1,77/128×160/ST7735S/SPI)

Кольоровий графічний TFT-дисплей B07-09 з діагоналлю 1,77 дюйма та роздільною здатністю 128×160 пікселів. Модуль оснащений контролером ST7735S і підключається до мікроконтролера через швидкий чотирипровідний інтерфейс SPI.

Дисплей підходить для виведення текстової та графічної інформації, показників датчиків, меню, піктограм, кольорових шкал, графіків та простих елементів інтерфейсу. Може використовуватися спільно з Arduino, ESP8266, ESP32, Raspberry Pi Pico, STM32 та іншими платами, які підтримують SPI.

Особливості:

• кольоровий TFT-екран діагоналлю 1,77 дюйма;
• роздільна здатність 128×160 пікселів;
• контролер дисплея ST7735S;
• підтримка 65 тисяч кольорів;
• інтерфейс підключення 4-wire SPI;
• світлодіодне підсвічування;
• можливість програмного керування яскравістю підсвічування через PWM;
• компактна плата з монтажними отворами;
• підтримка вертикальної та горизонтальної орієнтації зображення програмними засобами;
• сумісність із популярними бібліотеками для ST7735;

Технічні характеристики:

• Модель: B07-09
• Тип дисплея: кольоровий TFT LCD
• Діагональ: 1,77″
• Роздільна здатність: 128×160 пікселів
• Контролер: ST7735S
• Кількість кольорів: 65K
• Інтерфейс: SPI, 4-провідний
• Логічна напруга: 3,3 В
• Робоча температура: від -20 до +70 °C
• Температура зберігання: від -30 до +80 °C
• Розміри плати: приблизно 34×55,6 мм
• Маса: приблизно 12,6 г
• Крок контактів: 2,54 мм

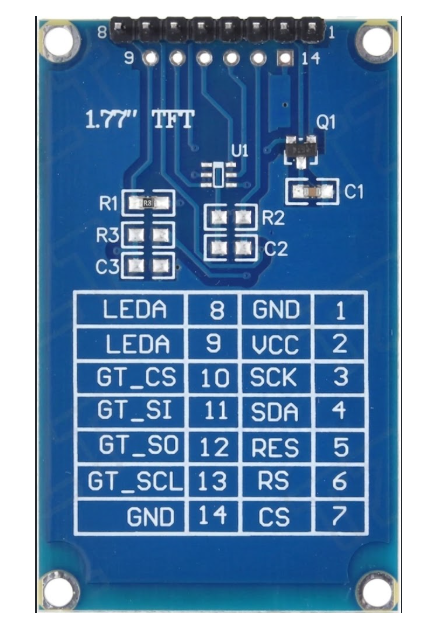

Контакти:

• 1 : GND
• 2 : VCC
• 3 : SCK
• 4 : SDA
• 5 : RES
• 6 : DC
• 7 : CS
• 8 : BLK
