Teensy 3.2 от Sparkfun

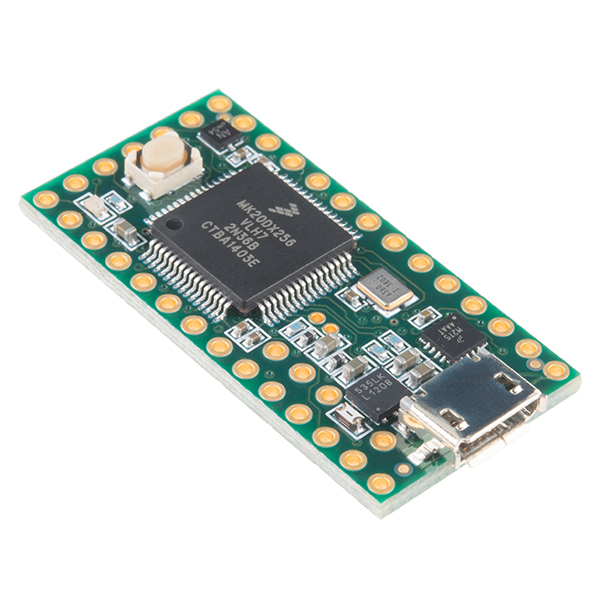

Teensy 3.2 от Sparkfun - это крошечный контроллер с 32-битным ARM Cortex микропроцессором. Разработан для возможности использования с беспаечными макетными платами.

Код производителя: DEV-13736

Teensy поставляется с уже прошитым загрузчиком программ, что позволяет прошивать его используя только USB кабель без применения дополнительных программаторов. Вы можете писать программы для этого контроллера в вашем любимом редакторе программ на C или Вы можете установить Teensyduino Add-On для Arduino IDE!

Процессор также имеет доступ к USB и может эмулировать любое USB устройство, что делает его отлично подходящим для различных проектов HID устройств. Все выводы имеют напряжение логического уровня 3,3В с максимальным суммарным током до 100 мА.

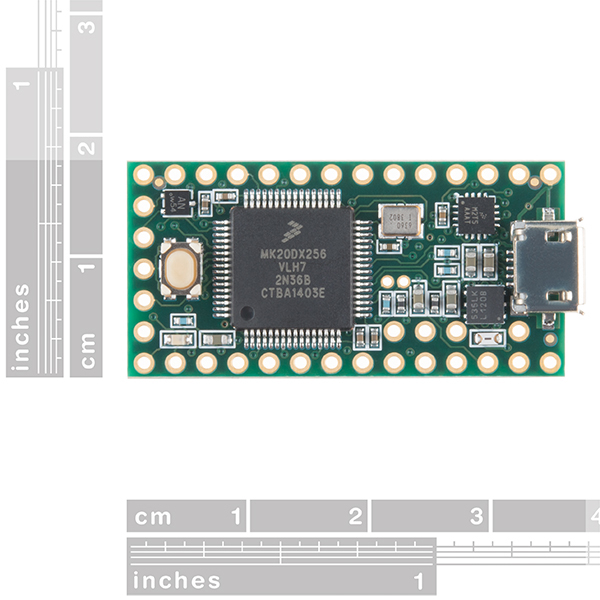

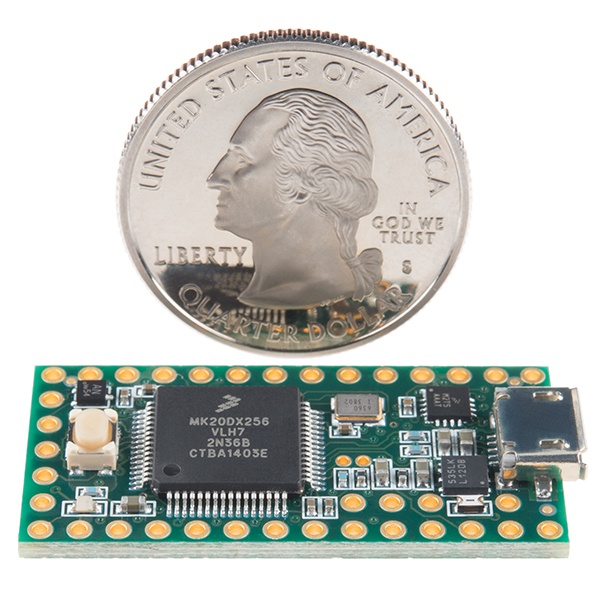

Все эти функции поместились на плате размером в 1,4 х 0,7 дюйма! Микроконтроллер имеет достаточный объем оперативной памяти (64К) и 256 КБ флэш-памяти. Все цифровые выводы прекрасно работают с 5В логическими уровнями сигнала но аналоговые - только с максимальным напряжением в 3.3В.

Характеристики:

• 32 bit ARM Cortex-M4 72 MHz CPU (M4 = DSP extensions)
• 256K Flash Memory, 64K RAM, 2K EEPROM
• 21 High Resolution Analog Inputs (13 bits usable, 16 bit hardware)
• 34 Digital I/O Pins (5V tolerance on Digital Inputs)
• 12 PWM outputs
• 7 Timers for intervals/delays, separate from PWM
• USB with dedicated DMA memory transfers
• 3 UARTs (serial ports)
• SPI, I2C, I2S,CAN Bus, IR modulator
• I2S (for high quality audio interface)
• Real Time Clock (with user-added 32.768 crystal and battery)
• 16 DMA channels (separate from USB)
• Touch Sensor Inputs

Документация:

• Схема
• Datasheet (MK20DX256VLH7)
• Teensy Quickstart
• Teensyduino Software
• Pin Assignment Charts

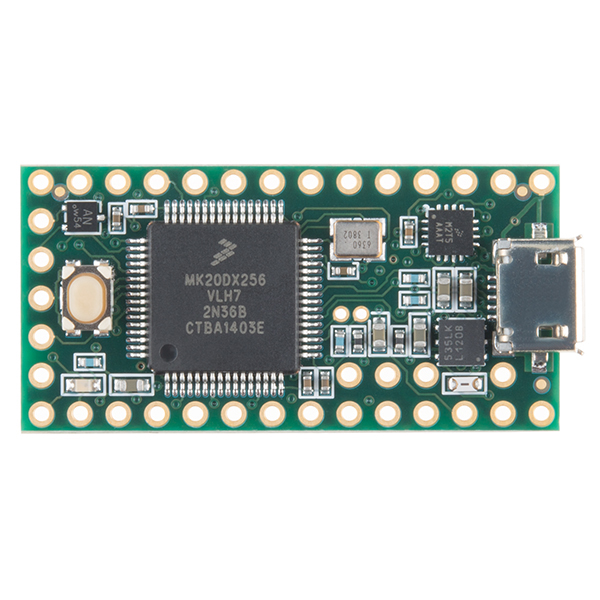

  • Front

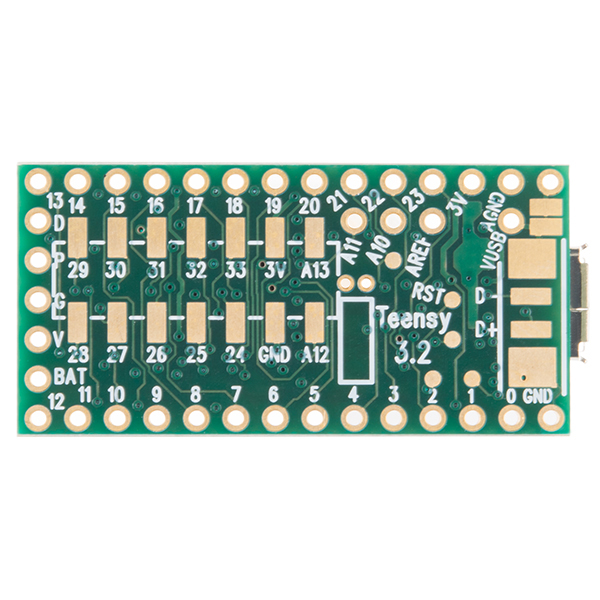

  • Back
• Using the RTC
• Product Page
