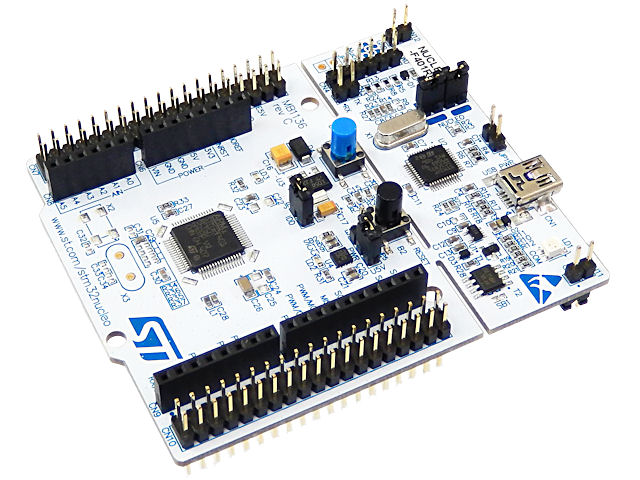

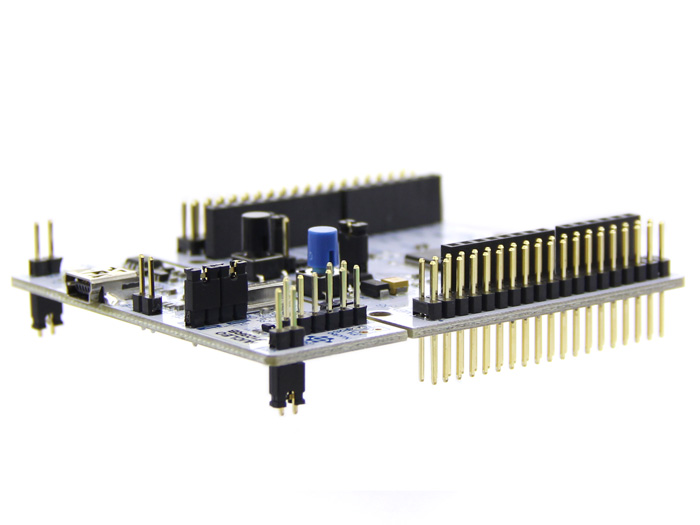

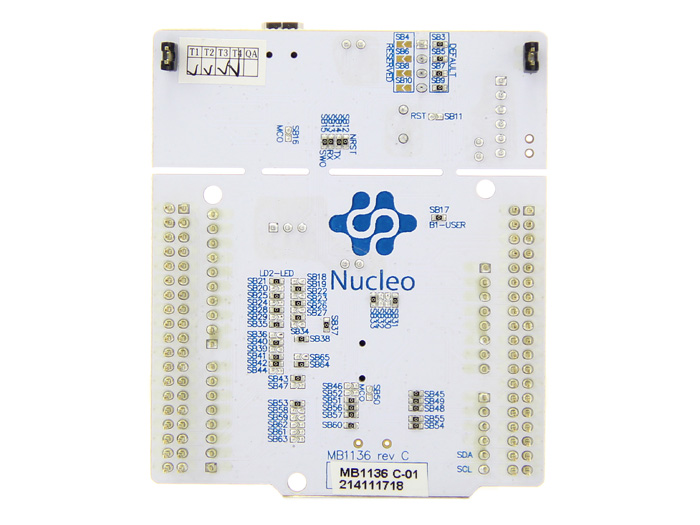

Плата разработчика NUCLEO-F411RE

Плата разработчика STM32 Nucleo с возможностью подключения шилдов от Arduino. Плата выполнена на базе 32-битного ARM-микроконтроллера семейства STM32F411 в корпусе LQFP-64. Nucleo — это семейство плат, поддерживающих онлайн среду разработки mbed. Платы этого семейства предоставляют большие возможности для разработчика. Однако обычно, чем больше возможностей, тем выше сложность в освоении и, особенно, тем труднее знакомство. К счастью Nucleo лишён этого недостатка: благодаря среде mbed с возможностями этой платформы очень просто познакомиться

Технические характеристики:

• Ядро контроллера: Cortex-M4 100 МГц
• Память программ: 512 Кб
• Память данных: 128 Кб
• Программатор: Встроенный

Поддержка плат расширения:

• Arduino Uno Revision 3
• Morpho от STMicroelectronics, с доступом ко всем линиям ввода/вывода микроконтроллера

Программирование:

На плате имеется встроенный программатор/отладчик ST-LINK/V2-1 и разъем однопроводного отладочного интерфейса SWD. Переключатель режимов работы для использования платы как независимого устройства ST-LINK/V2-1 для программирования других устройств на микроконтроллерах семейства STM32

Питание:

Гибкая схема питания платы. Питание может осуществляться как от шины USB интерфейса так и от внешнего источника питания на 3.3 В, 5.0 В или 7…12 В

Индикаторы:

• Индикация связи по шине USB (LD1)
• Пользовательский светодиод (LD2)
• Индикация наличия напряжения питания (LD3)

Кнопки:

• Пользовательская
• Сброс

Режимы работы по шине USB:

• Виртуальный COM-порт
• Хранилище данных (Mass Storage)
• Отладочный порт

Обширная библиотека бесплатного ПО на уровне аппаратных абстракций (HAL) и примеров прикладного кода. Поддерживается многими интегрированными средами проектирования (IDE), включая продукты компаний IAR, Keil, а также различными открытыми платформами на базе GCC
