Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация

код: DPC178

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: ARM   STM32

225 грн с НДС

в наличии



Купить в один клик

39
голосовать
Нашли дешевле?
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация
  • Описание
  • Отзывы (79)
  • Задать вопрос

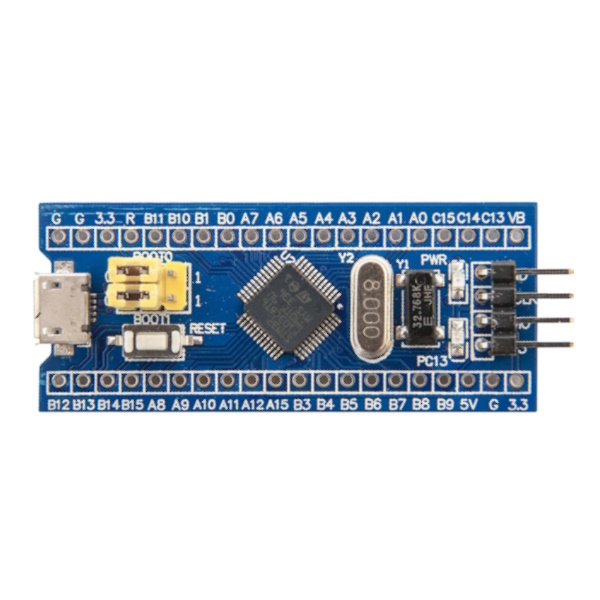

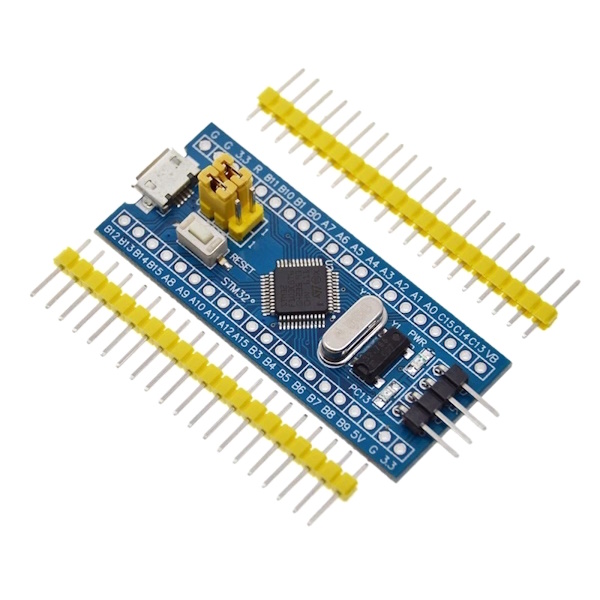

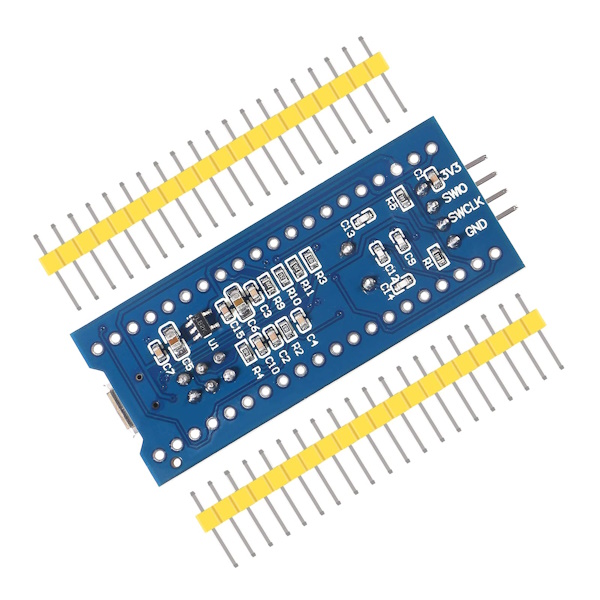

Плата разработчика минимальной конфигурации с микроконтроллером ARM Cortex-M3 STM32F103C8T6. На плате собраны все необходимые элементы для начала работы с данным семейством микроконтроллеров. Для программирования контроллера необходимо применение программатора ST-Link.

Удобное размещение выводов позволяет применять ее с беспаечными макетными платами и программировать не вынимая из макетки.

Характеристики:

  • Модель: STM32F103C8T6
  • Ядро: ARM 32 Cortex-M3
  • Режим отладки: SWD
  • Рабочая частота: 72 МГц
  • Память программ: 64 КБ
  • Память данных: 20 КБ
  • Напряжение питания: 2.0-3.6 В
  • Кварцевый резонатор: 8 МГц и 32768 кГц
  • Разъемы: мини-USB для питания платы и связи с компьютером (не для программирования)

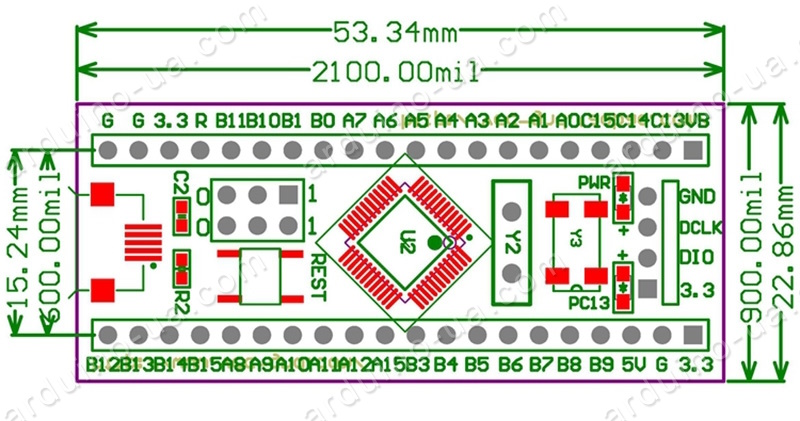

  • Размер: 5.3 x 2.2 см

Ссылки:

Отзывы покупателей про Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация

Набутовський Володимир (10.10.2022)

Магазином доволен. Заказ выполнен вовремя и качественно

Ответить

Денис (02.10.2022)

Чип не оригинальный. ST Link Utility пишьт 128 кб памяти. Ножка Vbat питает весь чип с конским потреблением

Ответить

Сергій (10.01.2023)

Купив 5 штук, бо раніше брав теж.
Зараз один не хоче шитися інші ще не перевіряв.
Обмін можливий?

Ответить

admin (10.01.2023)

Так, можливий. Заповніть гарантійну форму.

Ответить

Сергей (10.01.2023)

Через STM32 ST-LINK Utility не устанавливаются OPTION byte ни на одном из купленных в этот раз, хотя пишет иное...
22:23:45 : ST-LINK SN : 482214002C135437334D4E00
22:23:45 : V2J29S7
22:23:45 : Connected via SWD.
22:23:45 : SWD Frequency = 4,0 MHz.
22:23:45 : Connection mode : Normal.
22:23:45 : Debug in Low Power mode enabled.
22:23:45 : Device ID:0x414
22:23:45 : Device flash Size : 256KBytes
22:23:45 : Device family :STM32F10xx High-density
22:24:05 : Option bytes updated successfully.
22:24:13 : Disconnected from device.

Ответить

Сергій (16.01.2023)

З вашою допомогою вирішили.
Без переводу перемичок в boot1 не перепрошивався та не стирався.
Дякую.

Ответить

Григорий (01.08.2022)

Те что мне пришли - похожи на оригинальные.
пришиваются и с st-link utility, дебаг через ac6 тоже работает.

Ответить

Лясковський Олексій Дмитрович (10.06.2022)

МК не прошивався через uart. Не працював Boot0 -> HIGH режим. На потрібному виводі не було високого рівня. Допомогла заміна резистора R3 на перемичку. Після даної маніпуляції на Boo0 - HIGH з''явився високий рівень. І МК почав прошиватися по uart.

Ответить

Одинцов Геннадий (30.04.2022)

Спасибо за оперативные ответы на вопросы и быструю доставку.

Ответить

Гайдук Василий. (25.01.2022)

Отличная рабочая плата,но не много дороговата.

Ответить

Vitaliy (12.09.2021)

ARM Keil спочатку не бачив плату, але рішення просте. потрібно перекинути обидві перемички на платі в положення 1, прошити в stlink utility очистивши пам''ять, повернути перемички на 0 і успішно прошитись вже в keil

Ответить

Беляєв Сергій Борисович (29.07.2021)

Як завжди все на найвищому рівні!
Дуже дякую!

Ответить

Sem (23.07.2021)

Почему так подорожали? Брал полгода назад по 87 грн.

Ответить

admin (23.07.2021)

Изменились цены у поставщиков...

Ответить

Виталий (20.06.2021)

При попытке прошить через STM32CubeIDE выдает такую ошибку:
Reason: ST-LINK: Could not verify ST device! Abort connection.

Ответить

admin (23.06.2021)

Возможно отключен интерфейс программирования. Попробуйте перепрошить контроллер через BOOT режим.

Ответить

Пятницький Віктор (23.02.2021)

Все працює чудово, якість відмінна. Ціна адекватна, швидка доставка. Рекомендую.

Ответить

Андрій (16.01.2021)

Будь ласка, призупиніть продаж та перевірте цю партію. Це якийсь жах - вже невідомо що китайці почали туди паяти. Придбав 2 штуки, контроллер відмовляються працювати з Low Speed Clock (LSE, 32768 Гц для RTC) - немає тактування. Але це пів біди, потім дебаггер почав вилітати у випадкових місцях, згодом відмовило GPIO і як фінал STLink почав бачити його з ймовірністю 50%. Спочатку думав що макетна плата його закоротила; перевірив на другому екземплярі (навідь гребінки не розпаював) - те саме.

Ответить

admin (18.01.2021)

Доброго дня. Ці плати ніяк не змінилися і працюють відмінно. Кварц на 32768 на платі відсутній, тому його і немає. За дебагер треба дивитися вже код, можливо це настройка конкретного дебагера, чи середи розробки і т.і.

Ответить

Влад (18.02.2021)

Як-то кварц відсутній? Он чорний корпус між 8МГц кварцем та світлодіодами, з написом 32,768
Чи фото не відповідає дійсності?

Ответить

admin (18.02.2021)

Доброго дня. Зараз фото відповідає дійсності.

Ответить

Влад (18.02.2021)

Тоді як розуміти попередній коментар: "Кварц на 32768 на платі відсутній, тому його і немає"

Ответить

admin (22.02.2021)

Доброго дня. Помилково не вірно відповіли на ваше питання. Так на платі часовий кварц присутній.

Ответить

Павел (09.07.2021)

Это брехня. В связи с дефицитом чипов на эти платы начали паять не оригинальные чипы STM, а клоны-подделки GigaDevice. Запрограммировать это говно через STLink никак не получиться. Только через J-Tag, притом в IARE нужно указать в настройках проекта, что чип именно GigaDevice. Для всяких ардуинщиков может и згодиться, но пробовать что-то серьезное на ней не стоит. Это не STM Сам только что вернул 5 таких плат на Тираж.

Ответить

r0mik (26.10.2020)

скажите пожалуйста, сейчас эти платы идут с оригинальным МК?

Ответить

admin (27.10.2020)

Добрый день. Оригинальный мк от STM стоят точно в их родных платах, в остальном можно только догадываться.

Ответить

Твердун Сергій (25.03.2020)

Зауваження відсутні

Ответить

Ивахненко Андрей (21.03.2020)

Пришел быстро, все соответствует, сразу залил блинкер помигал светодиодами, претензий нет, пока все отлично.

Ответить

Илья (04.03.2020)

Товар не соответствует описанию. Заказал плату с STM32F103C8T6, вместо этого на плату впаян STM32F051C8T6.

Ответить

admin (05.03.2020)

К сожалению в последних партиях стали попадаться платы с данным микроконтроллером. Напишите нам на почту - мы решим этот вопрос. Спасибо за понимание.

Ответить

Юра (04.04.2020)

Так выложите отдельным лотом,я б пару купил.

Ответить

admin (06.04.2020)

Для отдельного товара малое количество.

Ответить

Шевчук Богдан (22.01.2020)

Товар пришел в целости, соответствует описанию. Заказом более, чем доволен

Ответить

Михайлова Ольга (29.12.2019)

еще не опробовали

Ответить

В’ячеслав (12.02.2019)

Замість STM32F103 на платі напаяний китайський CS32F103C8T6 від CKS. Бачить в ST-Link, але не шиється та не дебажиться з повідомленням:
Error in initializing ST-Link device.
Reason: (18) Could not verify ST device! Abort connection.

Ответить

admin (12.02.2019)

К сожалению последняя поставка была с клонами микроконтроллера. Сейчас эти два товара разделили и такой неоднозначной ситуации больше не должно возникнуть.

Ответить

Юрий (17.02.2019)

Я тоже столкнулся с подобной проблемой, но у меня контроллер шьется из ST-Link Utility нормально, а вот пошаговая отладка из True Studio недоступна.

Ответить

admin (18.02.2019)

Под Windows, IAR Embedded Workbench IDE + STLink. Прошивается и отлаживается без проблем. Разницы в работе GPIO и таймеров не обнаружено. АЦП пока не проверялся.

Ответить

Клименюк Андрей (06.02.2019)

Купил две штуки. Обе рабочие...
Но оказалось что памяти не 64кб, а 128кБ...
Одна уже работает в продакшене, вторая в макетке... Пришлось под них обновить ST-Link...
больше никаких нареканий нет...

Обе работают отлично!

Ответить

nik (16.04.2020)

дополнительная память залочена. она читается, но записать напрямую во флеш старше 63 страницы не получиться. Так что, не обращайте внимания - у него 64 кВ и все.

Ответить

Клименюк Андрей (06.02.2019)

Купил две штуки. Обе рабочие...
Но оказалось что памяти не 64кб, а 128кБ...
Одна уже работает в продакшене, вторая в макетке... Пришлось под них обновить ST-Link...
больше никаких нареканий нет...

Обе работают отлично!

Ответить

Евгений (19.01.2019)

Заказ эту плату, а дали клон cs32f103c8t6. Спокойно впаял в устройства, но отладить прошивку невозможно.

Ответить

admin (22.01.2019)

Действительно, последние несколько партий были с этими микроконтроллерами. В работе и по качеству они не отличаются от оригинала.

Ответить

Юрий (01.02.2019)

Кстати да, мне тоже такой попался. И почему-то Atollic True Studio ни в какую не хочет заливать в него прошивку и подключаться для дебага. При этом через ST-Link Utility прошивка заливается. Не может ли быть причиной проблемы с True Studio неоригинальный контроллер?!

Ответить

admin (04.02.2019)

Все среды разработки под Windows с данными контроллерами работают без проблем.

Ответить

Юрий (04.02.2019)

К сожалению Вы не правы. Эта плата (на неоригинальном контроллере cs32f103c8t6) не работает с отладчиком в Atollic True Studio. Да, прошить ее можно и, по крайней мере, светодиодом она будет точно так же, но вот отлаживать программу в реальном времени не выйдет. Вот что мы получим при попытке запустить дебаг:
Vendor = 0x3B
Error in initializing ST-LINK device.
Reason: ST-LINK: Could not verify ST device! Abort connection.
А вот плата http://arduino.ua/prod2644-plata-razrabotchika-stm32f103c8t6-ot-robotdyn работает в режиме дебага с Atollic True Studio отлично!

Ответить

Юрий (04.02.2019)

Отвечу сам себе, для того чтобы другие читали. )
Да, проблема именно в плате! После замены платы на http://arduino.ua/prod2644-plata-razrabotchika-stm32f103c8t6-ot-robotdyn на оригинальном контроллере отладка заработала нормально.

Ответить

Евгений (11.02.2019)

К сожалению есть нарекания не только в отладке и прошивке, а и в самой работе тоже. Теперь надо искать специалиста который перепаяет чипы, магазин это может сделать? Я у вас взял больше 30 штук. На всех тот же код который работает на STM на этих CS работает по другому.

Ответить

admin (11.02.2019)

Да, такой специалист есть - напишите, пожалуйста, нам на почту.

Ответить

Андрей (17.12.2018)

Из 10шт 3шт с браком, на двух просто "сопля"(легко исправилось), на одной замкнуты ноги на проце. К магазину без притензий.

Ответить

Журик Виталий (19.09.2018)

Дякую за оперативність.Раніше плати на STM32 розводив сам, зараз ставлю тільки ці плати.Збоїв не було,плата якісна.

Ответить

Николай (13.09.2018)

Stm утилита определяет как 128 кб флеш, а это stm32f103CBTX, как Вы это прокомментируете

Ответить

admin (14.09.2018)

Возможно контроллер - отбраковка по объёму памяти.

Ответить

r0mik (16.07.2018)

может быть кто-то не знает, есть аппаратный баг в этой плате - это когда на линию данных USB установлен подтягивающий резистор с левым номиналом.
в результате инициализизация USB проходит через раз.
баг этот встречается (по крайней мере я встречал) абсолютно во всех китайских клонах этой платы, в этой тоже, соответственно он есть.
выхода два - поменять резистор (предпочтительно) или же применять небольшой программый хак. обо всех методах можно почитать, например, здесь - http://amitesh-singh.github.io/stm32/2017/05/27/Overcoming-wrong-pullup-in-blue-pill.html

Ответить

Влад (11.07.2018)

Взял три штуки, все работают и отвечают ST-Link V2.

Ответить

Димон (22.02.2018)

С упаковки в чипе был залочен бит "RDP"(защита от чтения), в результате чего доступ через ST-Link V2 был невозможен. Пришлось эрейзить чип через UART. Рекомендую к нему в комплект сразу прихватить USB->UART преобразователь вот такой https://arduino.ua/prod232-USB_UART_TTL_perehodnik_CH340_1

Ответить

Влад (12.07.2018)

Доступ восстанавливается тривиально в ST-LINK utility.
Просто заливаешь новый .hex, тулза обнаружит установленный RDP, и предложит его сбросить (mass erase, и всё такое).

Ответить

Ярослав (02.02.2018)

Купил, залил, работает. Честно говоря всё ещё пытаюсь разобраться что собирать :) Но одно уяснил точно - чтобы не парить мозги с LTP, UART-TTL и прочей труднонаходимой в сетях железякой, для программирования проще покупать вместе с контроллером программатор ST-Link - для нервов дешевле. Спасибо магазину за лояльность к покупателям!

Ответить

Александр (09.01.2018)

А библиотеки от Ардуино подходят под данный МК?
В описании указано что он совместим с Ардуино, но как известно совместимость - понятие растяжимое. Возьмем к примеру библиотеки TinyGPS++, shifter.

Ответить

Vi (15.02.2018)

Совместим по напряжению. Библиотеки от ардуино не подойдут в любом случае

Ответить

Женя (02.07.2018)

У меня c GSM модулем (TinyGsm + Blynk от обычных ардуино) взлетело нормально

Ответить

r0mik (16.07.2018)

> А библиотеки от Ардуино подходят под данный МК?

есть фреймворк STM32Duino. это почти полный порт ArduinoSDK под STM32. устанавливается в т.ч. и в ардуино-иде в два клика. бОльшая часть библиотек портирована, иногда нужно поменять названия пинаутов или добавить _STM32 в конце инклюда с библиотекой, но большинство примеров собирается вообще без каких-либо правок.
таким образом можно считать что таки да - она на 90% совместима с ардуино.

Ответить

Николай (21.11.2017)

Добрый день все отлично -описание правильное в срок отправили

Ответить

Олег Гибляк (03.11.2017)

Швидка доставка. Якiсне виконання плати. Все ок. Дякую

Ответить

Алексей (20.10.2017)

Можно без программатора , но нужен юсб ттл конвертер, потом уже через юсб программировать в ардуино IDE, в ютубе есть видео как это сделать.
Проверял, все получилось.

Ответить

Константин (05.09.2017)

Сервис отличный. Делал несколько заказов. Заказы приходят уже на следующий день.
По плате STM: первую прошивку с загрузчиком заливал через ST-Link. После без проблем шьется из-под Arduino IDE через обычный USB шнурок.

Ответить

Константин (18.08.2017)

Очень хороший магазин и отличные сотрудники, которые всегда идут на встречу. Цены, качество - всё на уровне, спасибо!

Ответить

Roman (07.06.2017)

Хороший товар, все рабочее, спасибо.

Ответить

Дытюк Сергей Александрович (05.06.2017)

Сервисом доволен. Заказ выполнен вовремя и качественно. Буду рекомендовать этот магазин друзьям и коллегам

Ответить

Юрий (01.05.2017)

Замечательно работает с Arduino, через программатор STlink V2 mini.

Ответить

Михаил Щербак (30.04.2017)

Работает как ожидалось, не первую уже беру. Разве что планки пинов были не 20+20, а 19+21 :-)

Ответить

Александренко Николай (11.04.2017)

Очень удобно тем, без проблем подошло на беспаечную макетную плату, а дальше можно обучаться или создавать готовые проекты. Нужно только докупить отладчик-программатор St-link и вперед. Выходит значительно дешевле чем discovery. Причем, как я считаю, контроллер stm32f103c8t6 который в нем стоит, лучший по соотношению цена-качество

Ответить

Владимир (09.04.2017)

Я начинающий с STM.В интернете есть куча примеров как начать, только даже обычное мигание встроенным диодом не работает, все делаю по инструкциям все компилируются, заливается и сравнивается, а диод не моргает. Думал плата не рабочая, но нашел hex прошивку мигания залил через ST-Link Utilites мигает. Подозреваю на компилятор, но уже пробывал разные версии компилятора. Работаю в среде CooCox. Операционка Windows 10 x64. Программирую через ST-Link V2. Если кто поможет рабочим примером для CooCox, буду признателен. Спасибо!

Ответить

kwwsoft (02.06.2017)

используй SW4STM32 + STM32Cube. все бесплатно, прозрачно и понятно.

Ответить

Скорик Наталя Владимировна (03.04.2017)

Все отлично, спасибо за плату

Ответить

Христенко Владимир Григорьевич (30.01.2017)

Плата легко и просто программируется программатором ST-Link V2 (покупал одновременно с этой платой). Никаких переходников паять не нужно, в комплекте с ST-Link V2 идет кабель для подключения его к плате. Все работает, покупкой доволен. Правда потратил много времени (3-4 дня) на подбор IDE для работы с STM32, остановился на Keil. До этого все проекты делал на Microchip там с выбором IDE вопроосов не возникало. Просто решил поизучать новые для себя МК.
Итого, для простоты старта с этой платой нужен комплект:
ST-Link V2 (программатор), STM32 ST-LINK Utility (драйвера к программатору), STM32CubeMX - софт утилитка для простой начально конфигурации, IDE - Keil. Все совместно работает великолепно.

Ответить

Максим (27.02.2016)

Самый большой плюс этой платы - формфактор DIP-40. Для самодельщиков, привыкшим к мегам, это самое оно. А новичкам посоветовал бы всё-таки подкопить денег и взять Дискавери. Как минимум не прийдется докупать программатор и паять переходник.
Единственный минус - нет схемы. Хотя для такого простого устройства это не критично.
К качеству особых претензий нет, все шьется, дебажится и работает. Шил и дебажил при помощи дискавери.
Особая благодарность магазину за супер оперативную обработку заказа: оплатил вечером после 16-00, а на следующий день в 11-00 посылка была уже в Харькове!

Ответить

klim (19.02.2016)

а чем STM шить?

Ответить

admin (20.02.2016)

Можно воспользоваться программатором ST-Link или же заливать прошивку через последовательный порт из среды разработки Arduino IDE.

Ответить

Написать отзыв:

Фото:

Есть вопросы по "Плата разработчика STM32F103C8T6 ARM STM32 минимальная конфигурация" ?

Также рекомендуем ознакомиться:

Дорогие друзья! Мы стараемся держать на сайте информацию про наличие товаров и цены на них в АКТУАЛЬНОМ состоянии. Корректировки происходят постоянно. Если вы находите цену на товар завышенной, напишите нам про это с указанием ссылки на товар. Мы рассмотрим письмо и или обоснуем цену, или подкорректируем ее. Ассортимент магазина очень большой и иногда бывают ошибки в ценообразовании, особенно при скачках курса доллара. Благодарим за понимание.
оплата картами Visa и MasterCard
