85 грн
в наличии
Описание
Отзывы (11)
Задать вопрос

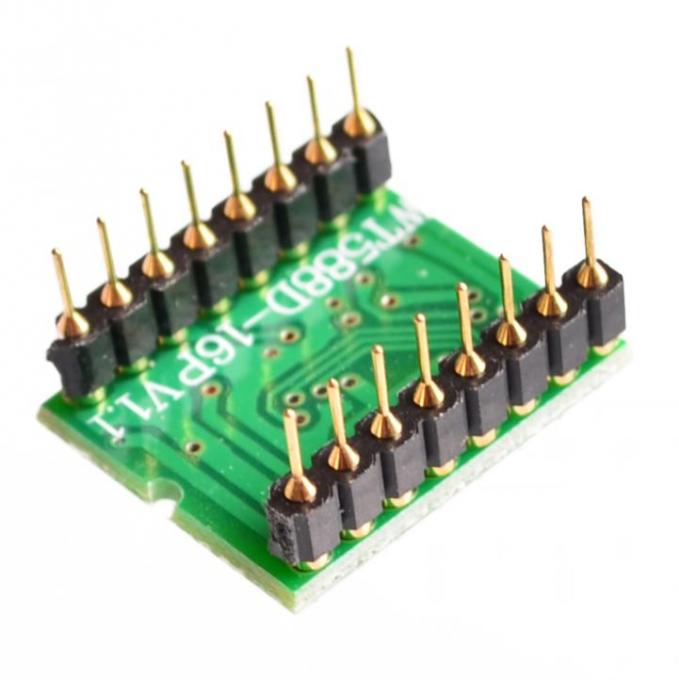

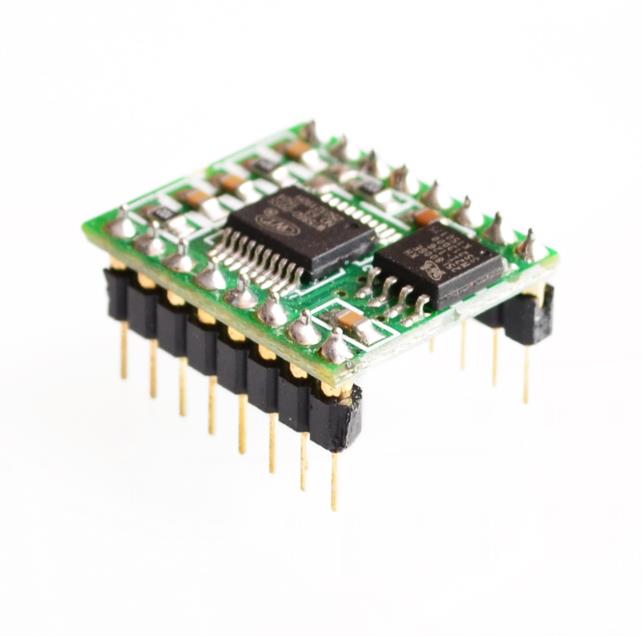

Модуль воспроизведения MP3 и WAV файлов на микроконтроллере WT588D со встроенной памятью. Удобное программное обеспечение для подготовки файлов, простая загрузка и простое управление воспроизведением звука при приличном качестве. Есть ШИМ выход для непосредственного подключения небольшого динамика. На основе модуля можно построить звуковые сигнализаторы, авто-информаторы, устройства оповещения, автоответчики и многое другое.
Характеристики:

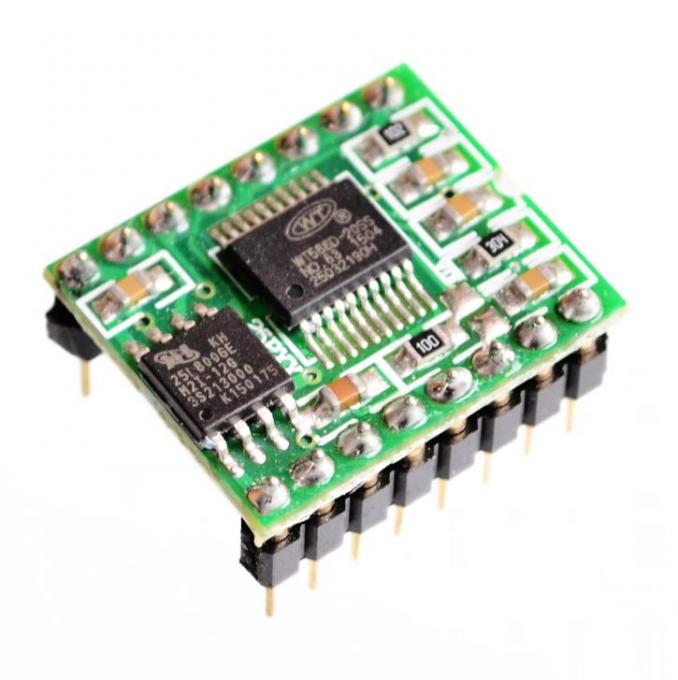

Микросхема декодера: WT588D
Микросхема памяти: 25L8006
Объем флеш-памяти: 8МБит
Исполнение модуля: в формате DIP16
Поддержка внутренней или внешней SPI паммяти от 2Mбит до 32Mбит
Встроенный DSP для управления воспроизведением звука
ЦАП: встроенный 13бит и 12бит/ШИМ
ШИМ выход: на выход можно подключить 0.5Вт/8Ом громкоговоритель
Поддержка двух ЦАП/ШИМ выходов
Поддержка загрузки файлов WAV формата
Возможность подготовки и редактирования звука на персональном компьютере
Поддержка загрузки звука через USB
Поддержка управления воспроизведением MP3 файлов матрицей кнопок 3х8.
Интерфейс управления: трех-проводный.
Выход сигнала BUSY при воспроизведении
Устойчивость к помехам: высокая. Для работы в промышленных условиях
Поддержка загрузки через аудио-плеер
Воспроизведение останавливается при переходе в спящий режим
15 кнопочное управление режимами
Полная поддержка программного обеспецения для работы с декодером WT588D
Поддержка нескольких внешних микросхем памяти
Количество сегментов: до 500
Размер фонограммы: от 10мсек до 25минут
Время сброса: 5мсек;
Напряжение питания: от 2.8В до 5.5В
Потребляемый ток в спящем режиме: менее 10мкА;
Частота дискретизации: от 6KГц до 22KГц
Отзывы покупателей про Модуль воспроизведения звука на WT588D-16p с памятью 8МБит
Василь (04.12.2023)
Чи можливо підключити через usb, без програматора та ардуіно?
Цей модуль напряму підключити до USB не вийде. Я вирішив дуже просто, якщо комусь буде в нагоді даю напрям руху: купуйте програматор CH341A (є прям тут), випаюйте чіп SPI Flash з модуля, програмуйте в CH341A (Оберіть Macronix MX25L8006E), та повертайте чіп на плату. Я обрав софт для програмування AsProgrammer, бо в орігінальному значно менший вибір чіпів, та 25L8006 немає..
Якщо є в когось рішення не випаювати, додайте своє рішення, в мене не вийшло.
З WT588D-U-32M - я 3 дні витратив, так і не знайшов USB драйверів до Win11, начебто повинен працювати у Win7, але такий шлях теж не комільфо, та ще й немає цьому підтвердження.
Софт для створення прошивок VoiceChip є версії 1.7, додаю.
Напрямую по USB не подключается, ну или я не нагуглил...
Скорее всего описание взято с модели WT588D-U-32M со встроенным программатором.
Максимум, что нашел по работе с этим модулем без программатора - вот этот способ через ардуину: http://compcar.ru/forum/showthread.php?t=10333. Диоды там не подписаны, нужно использовать 1N4148 или аналоги.
Сходу завести модуль так и не вышло :( Попробую еще, конечно...
Даташит на 25L8006 по ссылке отсутствует, нужно обновить линк.
Из двух заказанных модулей один с криво запаянными рядами контактов (именно запаяны, а не погнуты), но зато рабочий. А второй – нерабочий, не определяется/не читается микросхема flash.
Всё правильно админ говорит, почитайте datasheet.
Микросхема памяти: 25L8006, вмещает в себе 8 мегабит или для тех кто привык считать в мегабайтах - 1 мегабайт памяти.
