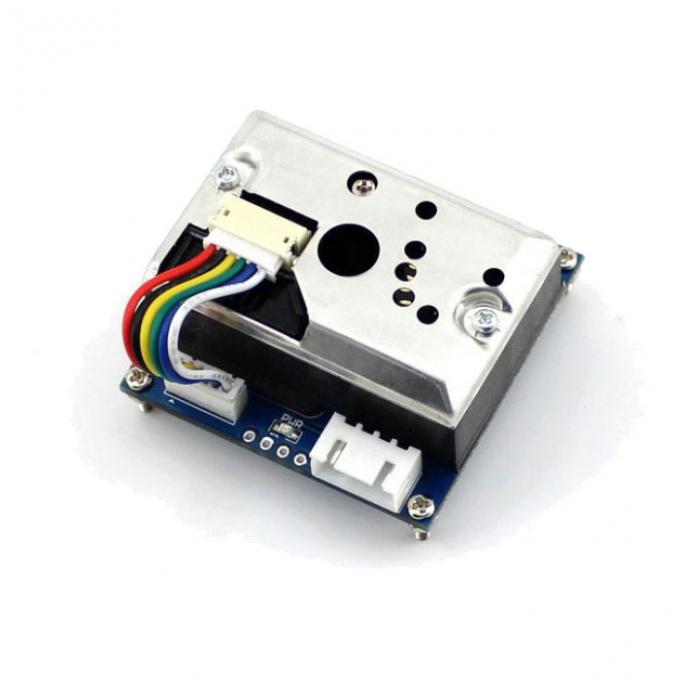

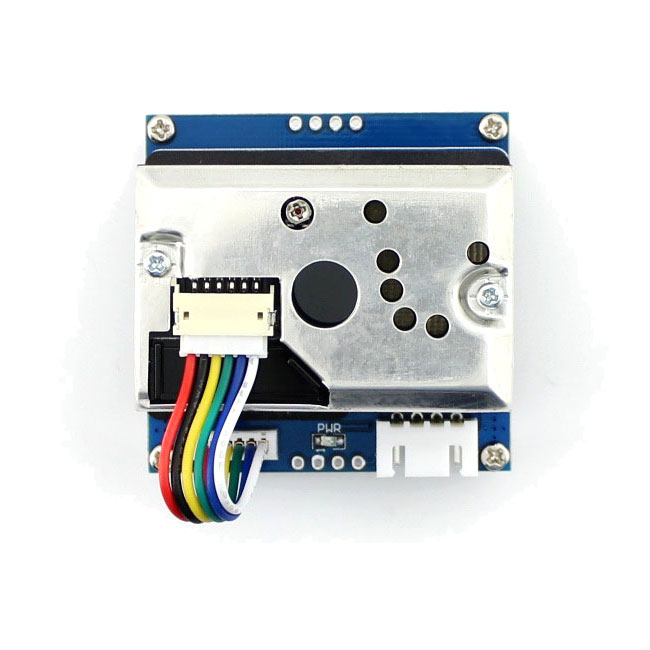

Модуль датчика пыли GP2Y1010AU0F от Waveshare

Модуль датчика качества воздуха Sharp GP2Y1010AU0F обнаруживает в воздухе мелкие частицы размером более 0,8 мкм, в том числе и сигаретный дым. Модуль обладает низким энергопотреблением, которое можно уменьшить, отключив подсветку считывателя, аналоговый линейный выход с напряжением, пропорциональным плотности пыли. Встроенный стабилизатор напряжения для широкого диапазона питающих напряжений. Применяется датчик в системах очистки, контроля загрязнения и кондиционирования воздуха.

Код производителя: 10500, Dust Sensor

Характеристики:

• Чувствительность: 0,5 В / (100 мкг / м3)
• Диапазон измерения: 500 мкг / м3
• Напряжение питания: 2,5 В ~ 5,5 В
• Рабочий ток: 20 мА (макс.)
• Рабочая температура: -10 ? ~ 65 ?
• Температура хранения: -20 ? ~ 80 ?
• Срок службы: 5 лет
• Размер: 63,2 мм × 41,3 мм × 21,1 мм
• Размер монтажных отверстий: 2,0 мм
• Размер отверстия для воздуха: 9,0 мм

Примеры применения:

• Воздухоочиститель
• Кондиционер
• Монитор качества воздуха
• Детектор PM2.5

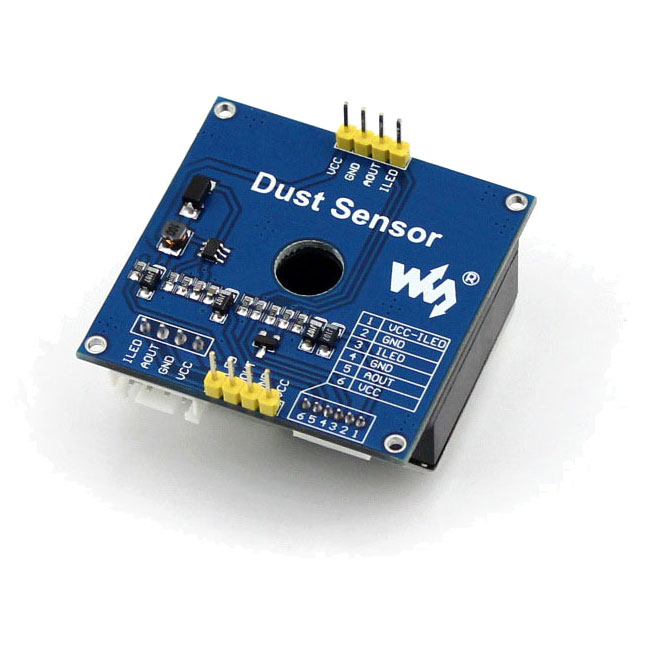

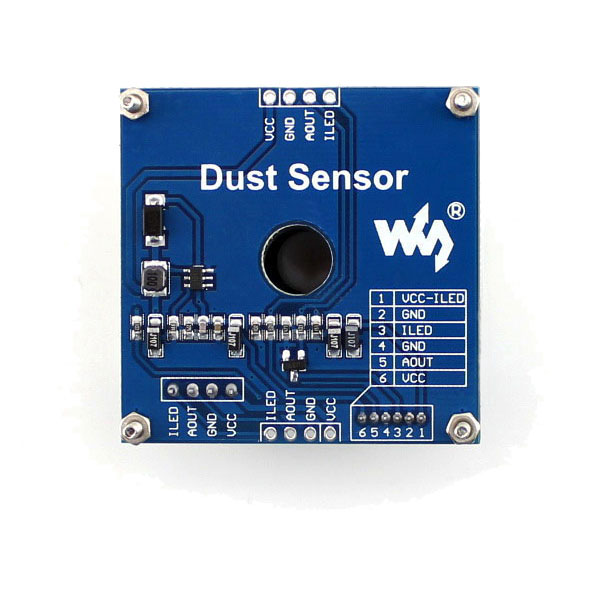

Назначение выводов:

• VCC ↔ Напряжение питания 2,5 В ~ 5,0 В
• GND ↔ Общий
• AOUT ↔ Аналоговый выход
• ILED ↔ Управление подсветкой считывателя
