Датчик пульса MAX30102 V1

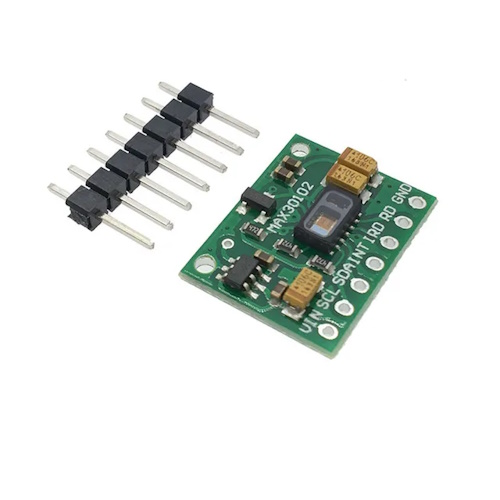

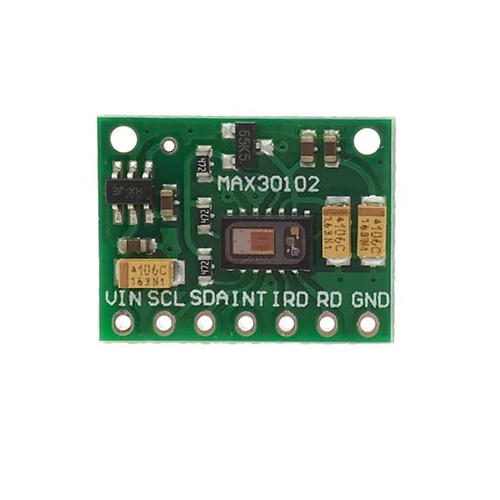

Модуль новый, реальный вид представлен на фото. Датчик сердечного ритма (пульса) MAX30102 – интегральный датчик пульса и насыщения крови кислородом. В датчике собраны оптимизированную оптику, два светодиода, фотодетектор, высокоточный аналоговый усилитель и преобразователь, цифровой обработчик и интерфейсный модуль. Для подключения датчика к контроллеру используется последовательный интерфейс I2C.

В датчике используется два светодиода: красного и инфракрасного спектра. Есть возможность управлять как током через светодиоды (от 0мА до 50мА) так и длительностью импульсов (от 200мкс до 1,6мс) для обеспечения максимальной точности измерений. Для калибровки датчика имеется встроенный датчик температуры.

Характеристики:

• Измеряемые параметры: частота пульса и насыщение крови и SpO2
• Напряжение питания: 5В (внутренний стабилизатор)
• Потребляемый ток в режиме измерения: 1.2 мА
• Потребляемый ток в режиме сна: до 10 мкА
• Интерфейс: I2C
• Максимальная частота интерфейса: 400 кГц
• Размеры: 18.5 х 14.5 х 3 мм

Ссылки:

• Даташит
• Библиотека
