Модуль RGB светодиода KY-016 для Arduino

код: SKV324

Дополнительные категории товара: Светодиоды
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
12 грн
Оптовые цены:
от 5 шт. 11 грн
от 10 шт. 10 грн

в наличии



Купить в один клик

1
голосовать
Нашли дешевле?
  • Описание
  • Отзывы (2)
  • Задать вопрос

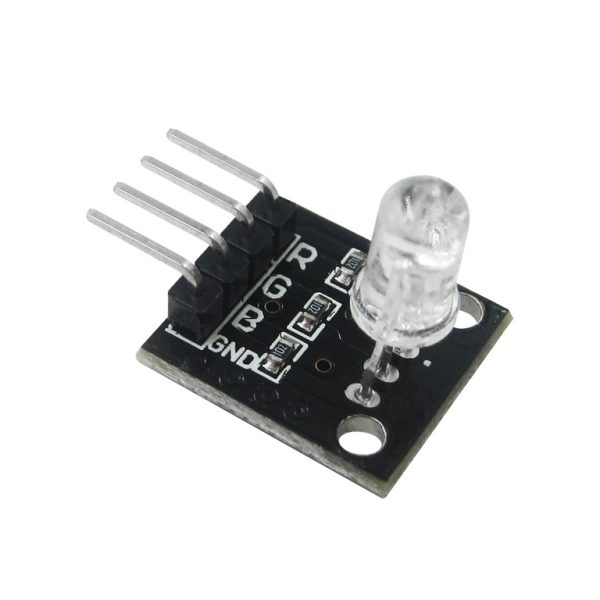

Модуль RGB-светодиода KY-016 предназначен для использования в моделях и устройствах использующих платформу Arduino. Светодиод содержит кристаллы трех цветов: красный, зеленый и синий. Они могут светиться одновременно или раздельно. Управляя яркостью каждого кристалла, Вы можете управлять цветом светодиода. На плате модуля расположен штыревой соединитель имеющий 4 контакта с обозначениями.

RGB-светодиоды применяются для индикации режимов работы приборов, подсветки ЖКИ индикаторов и клавиш. Используется в игрушках и сложной развлекательной технике. Многоцветная подсветка предоставляет широкий простор для дизайнерских решений, что важно в рекламе, для оформления клубов, концертных залов и при проведении различных массовых мероприятий. Оригинальный эффект создается при подсветке воды и ледяных скульптур. Вы можете подавать различное значение ШИМ-сигнала в диапазоне от 0 до 255, что позволит получить практически любой цвет из 16 000 000 возможных.

Характеристики:

  • номинальный ток: 20 мА
  • максимальный импульсный ток: 50 мА
  • прямое номинальное напряжение (красный): 2 В
  • прямое номинальное напряжение (зеленый): 3,4 В
  • прямое номинальное напряжение (синий): 3,4 В
  • максимальное обратное напряжение: 5 В

Пример скетча:

int redpin = 11; // select the pin for the red LED
int bluepin = 10; // select the pin for the blue LED
int greenpin = 9; // select the pin for the green LED
int val=0;
void setup ()
{ pinMode (redpin, OUTPUT);
pinMode (bluepin, OUTPUT);
pinMode (greenpin, OUTPUT);
Serial.begin (9600); }
void loop ()
{ for (val=255; val>0; val--)
{ analogWrite (11, val);
analogWrite (10, 255-val);
analogWrite (9, 128-val);
delay (1); }
for (val = 0; val <255; val++)
{ analogWrite (11, val);
analogWrite (10, 255-val);
analogWrite (9, 128-val);
delay (10); }
Serial.println (val, DEC); }

Отзывы покупателей про Модуль RGB светодиода KY-016 для Arduino

Євген (20.12.2023)

Чудовий модуль для макетування без пайки. Оскільки він з загальним катодом, то в парі з діодом з загальним анодом дає привід для роздумів над модифікацією скетчів з використанням PWM. Це якісний та дешевий модуль, з яким приємно працювати.
Ось вам простенький, але цікавий скетч, в якому потрібно дещо змінити, щоб використати цей модуль.

const byte ledPins[] = {15, 2, 4}; //define red, green, blue led pins
const byte chns[] = {0, 1, 2}; //define the pwm channels
int red, green, blue;
void setup() {
for (int i = 0; i < 3; i++) { //setup the pwm channels,1KHz,8bit
ledcSetup(chns[i], 1000, 8);
ledcAttachPin(ledPins[i], chns[i]);
}
}
void loop() {
red = random(0, 256);
green = random(0, 256);
blue = random(0, 256);
setColor(red, green, blue);
delay(200);
}
void setColor(byte r, byte g, byte b) {
ledcWrite(chns[0], 255 - r); //Common anode LED, low level to turn on the led.
ledcWrite(chns[1], 255 - g);
ledcWrite(chns[2], 255 - b);
}
Рекомендую цей прекрасний продукт, який, як завжди нам пропонує найкраща ардуїно інтернет-крамниця України.

Ответить

С (19.12.2020)

Модуль работает.

Ответить
