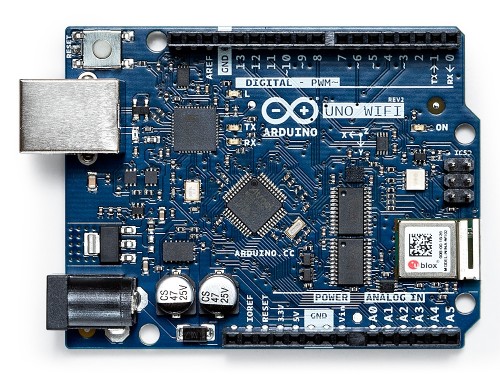

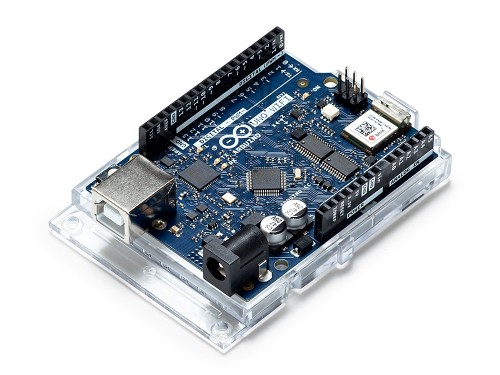

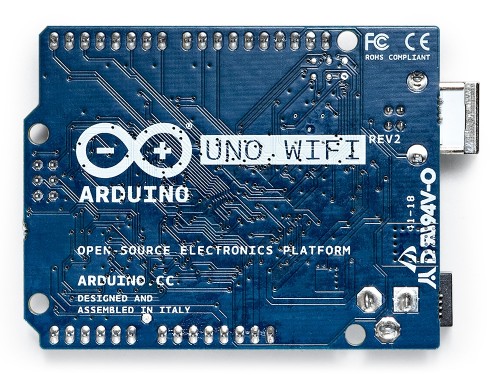

Arduino UNO WiFi REV2 ABX00021

Добавьте WiFi к своим устройствам с помощью Arduino Uno WiFi. По сути, это оригинальный контроллер Arduino Uno Rev3 с новым 8-битным микроконтроллером от Microchip и встроенным IMU (Inertial Measurement Unit). Что касается соединения WiFi, то оно защищено с помощью нового однокристального крипто-ускорителя ECC608. В микроконтроллер добавлен новый компонент от Microchip - функция, обычно встречающейся в новых PIC контроллерах. Это Core Independent Peripheral. Это что-то вроде программируемой логики типа CPLD, расположенной в том же корпусе, что и ядро микроконтроллера.

Код производителя: ABX00021

CIP - это базовое независимое периферийное устройство в виде настраиваемой пользовательской логики, которая разгружает основное ядро микроконтроллера, обрабатывая простые задачи аппаратно без использования программного обеспечения. Такая программируемая логика представляет собой встречающуюся в ПЛИС таблицу преобразования (look-up table) с тремя входами. Эти входы могут быть подключены к линиям ввода/вывода, аналоговому компаратору, таймеру, UART, шиной SPI или управляемых посредством внутренних событий. Таблица преобразования может быть сконфигурирована как логический вентиль с тремя входами, и выход такого вентиля подключен к остальной части микроконтроллерного кристалла. Таким образом, данная структура представляет что-то вроде миниатюрной ПЛИС в составе микроконтроллера. Для начала работы с CIP рекомендуем ознакомиться с руководством AN2451 «Getting Started with Core Independent Peripherals on AVR», подробно объясняющим как работать с этой настраиваемой пользовательской логикой.

С этим контроллером Вы сможете подключиться к сети WiFi, используя крипто-ускоритель алгоритмов безопасности ECC608. Arduino Uno WiFi функционально такой же, как Arduino Uno Rev3, но с добавлением интерфейса подключения к WiFi сети и некоторыми другими улучшениями. Контроллер построем на новом 8-битном микроконтроллере от Microchip и имеет встроенный IMU (Inertial Measurement Unit). Модуль Wi-Fi - это автономный SoC со встроенным стеком протоколов TCP / IP, который может обеспечить доступ к сети Wi-Fi или выступать в качестве точки доступа. Arduino Uno WiFi имеет 14 цифровых входов / выходов - 5 из которых можно использовать в качестве ШИМ-выходов. В отличии от классического Arduino UNO вывод 11 не является ШИМ выходом. Плата содержит все необходимое для , USB-соединение, разъем питания, разъем ICSP и кнопка сброса. Плата содержит все необходимое для поддержки микроконтроллера. Для начала работы подключите его к компьютеру с помощью USB-кабеля или включите его с помощью адаптера переменного тока или аккумулятора.

Функции ATECC608A включают в себя:

• Криптографический сопроцессор с надежным аппаратным хранилищем ключей
• Защищенное хранилище до 16 ключей, сертификатов или данных
• ECDH: FIPS SP800-56A Эллиптическая кривая Диффи-Хеллмана
• Поддержка NIST стандарта P256 эллиптической кривой
• Хэш SHA-256 и HMAC, включая сохранение / восстановление контекста вне кристалла
• AES-128: шифрование / дешифрование, умножение поля Галуа для GCM

Дополнительные возможности нового микроконтроллера:

• 8-битный высокопроизводительный AVR RISC процессор
• Аппаратный умножитель
• Три режима сна:
  • Режим простоя
  • Ожидание
  • Выключить
• Система событий
• Сторожевой таймер (WDT)
• Сброс при включении питания (POR)
• Обнаружение провала (BOD)
• Интерфейс программирования и отладки с одним контактом (UPDI)
• Аналоговые функции
  • 16-канальный 10-битный АЦП с опорным напряжением
  • Аналоговый компаратор (AC)
• Настраиваемая логика (CCL)
• 5x 16-битных таймера (TCA / TCB)
• Циклическая проверка избыточности (CRC / SCAN)
• Интерфейсы связи
  • SPI
  • I2C
  • USART

Характеристики:

• Микроконтроллер: ATMEGA4809
• Рабочее напряжение: 5V
• Входное напряжение питания Vin:
  • Рекомендуется: 7 - 12 В
  • Предел: 6 - 12 В
• Цифровые выводы ввода / вывода: 14 - 5
• Выводов с ШИМ: 5
• Доступные выводы ШИМ: 3, 5, 6, 9 и 10
• Аналоговых входов: 6
• Максимальный ток цифровых выходов: не более 20 мА
• Максимальный ток нагрузки для выхода 3.3В стабилизатора: 50 мА
• Память программ: 48 КБ (ATMEGA4809)
• Оперативная память данных: 6,144 В (ATMEGA4809)
• Энергонезависимая память данных: 256 байт (ATMEGA4809)
• Тактовая частота 16 МГц
• Выход светодиода LED_BUILTIN: 25
• Дополнительные возможности: инерциальный датчик положения
• Длина 68,6 мм
• Ширина 53,4 мм
• Вес 25 г

Ссылки:

• Справочный листок
• Принципиальная электрическая схема
• Даташит микроконтроллера ATmega4809
• Даташит на серию микроконтроллеров megaAVR 0-й серии
• Руководство AN2451
