Raspberry Pi Sense HAT

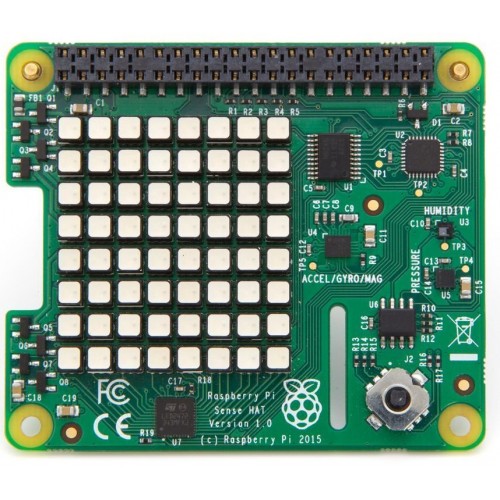

Raspberry Pi Sense HAT – фирменная разработка от Pi Foundation, представляющая собой универсальную плату расширения для семейства одноплатных мини-компьютеров Raspberry Pi. Sense HAT подключается к Raspberry через 40-пиновый порт GPIO. На плате присутствует пяти-кнопочный джойстик, которым можно управлять малинкой. Данные выводятся на матрицу 8х8, состоящую из 64 16-битных разноцветных светодиодов. Особенностью данной платы являются интегрированные датчики: датчик давления, влажности, температуры, датчик акселерометра и гироскопа, датчик магнитного поля и влажности.

Благодаря установленным на плате датчикам, плата Sense HAT способна анализировать и запоминать данные окружающей среды, с последующим выводом подробных результатов на компьютер. Эта особенность позволяет превратить Raspberry Pi, например, в метеостанцию. При этом модуль Raspberry Pi Sense HAT совместим со всей линейкой мини-компьютеров Raspberry Pi

Начало работы:

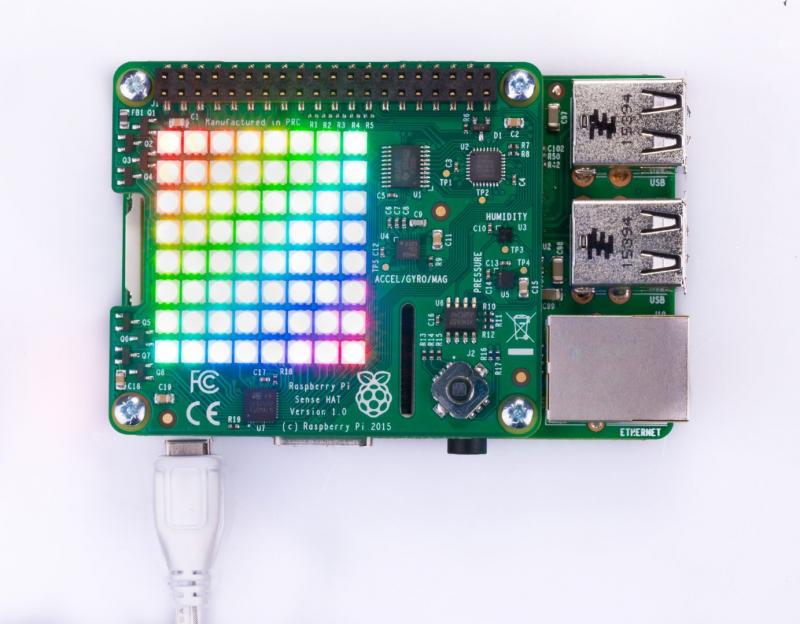

Подключите Sense HAT к Raspberry Pi через 40-пиновый разъем GPIO и установите программное обеспечение. Для этого вам необходимо открыть терминал и выполнить следующую команду:

wget -O - http://www.raspberrypi.org/files/astro-pi/astro-pi-install.sh --no-check-certificate | bash

После выполнения команды обязательно перезагрузите Raspberry Pi.

Характеристики:

• Гироскоп – датчик угловой скорости: +/- 245/500 / 2000dps
• Акселерометр – Датчик линейного ускорения: +/- 2/4/8/16 г
• Магнитометр – магнитный датчик: +/- 4/8/12/16 гаусс
• Барометр: абсолютный диапазон 260 – 1260 гПа (+/- 0,1 гПа при нормальных условиях)
• Датчик температуры (температура с точностью до +/- 2 ° C в диапазоне 0-65 ° C)
• Датчик относительной влажности (с точностью +/- 4,5% в диапазоне относительной влажности 20-80%, с точностью до +/- 0,5 ° С в диапазоне 15-40 ° С)
• 8×8 светодиодный матричный дисплей
• Маленький 5-кнопочный джойстик
