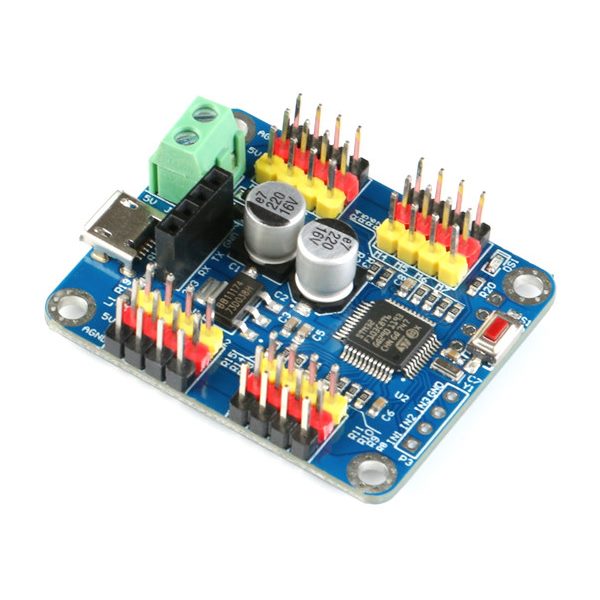

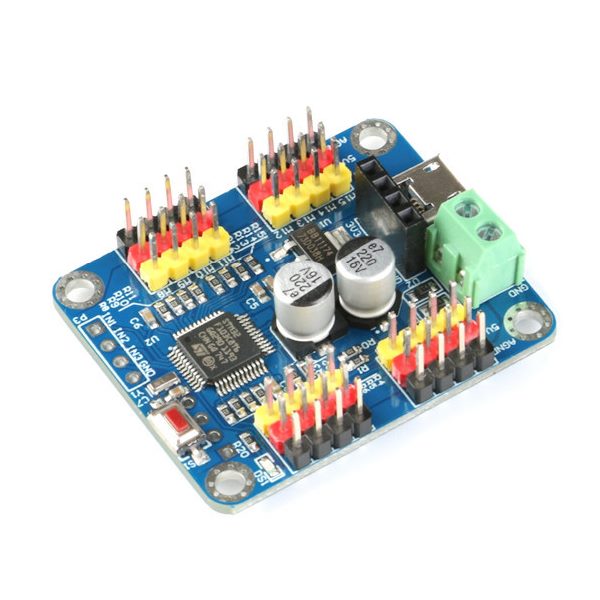

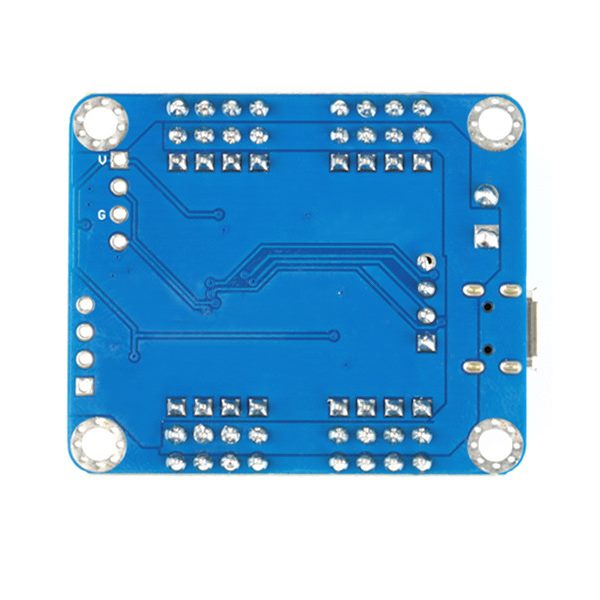

16-канальный PWM Servo модуль с I2C интерфейсом на STM32

код: TMP231

Архивный товар, который больше не продается в нашем магазине

	1

Универсальный контроллер управления сервоприводами. Построен на распространенном микроконтроллере STM32F103 и позволяет получить 16 полноценных ШИМ каналов управления сервоприводами. Управлять ШИМ каналами можно как через USB подключение так и через UART. На плате предусмотрена установка Bluetooth модуля для удаленного управления с компьютера или смартфона. Модуль идеально подходит для построения роботов и систем с большим количеством сервоприводов.

Характеристики:

Контроллер: STM32F103
Рабочая частота контроллера: 48 МГц
Точность ШИМ: 0.1 мкс
Минимальный шаг ШИМ: 1мкс
Скорость UART 2400 - 115200
Количество ШИМ каналов: 16
Количество цифровых входов: 3
Каналы управления: USB, TTL UART
Напряжение питания: от 5 В до 7.2 В
Размеры: 43.5х36х12 мм:

Ссылки:

Документация и программы

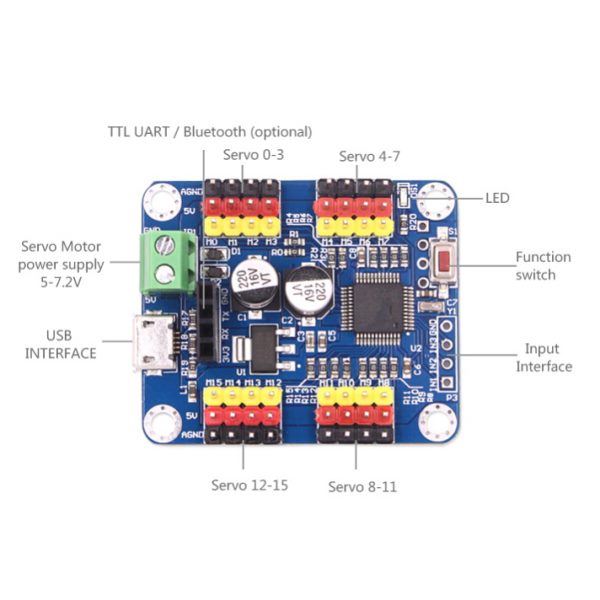

Расположение и назначение компонентов:
