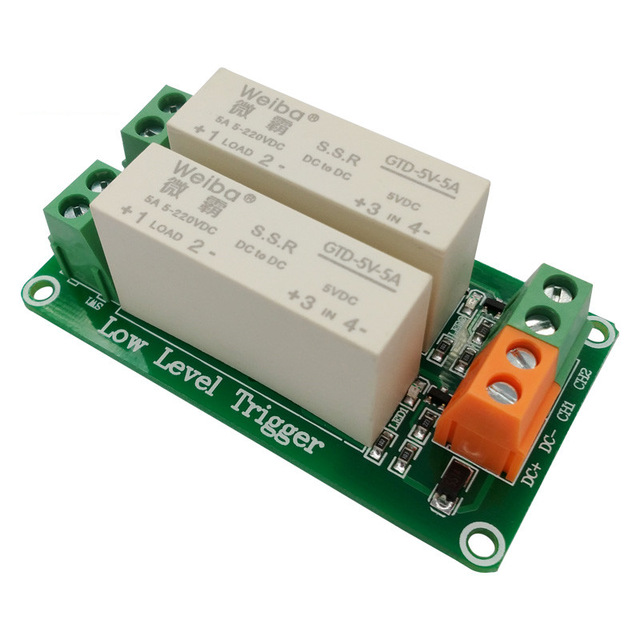

Мощный 2-х канальный модуль твердотельного реле 5-220VDC 5А в 5VDC (Low Level)

код: AOC693

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

345 грн с НДС

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы (1)
Задать вопрос

Модуль 2-х канального твердотельного реле построен на GTD-5V-5A и предназначен для коммутации постоянного напряжения. Отличительной особенностью твердотельных реле есть полное отсутствие подвижных контактов и контактов вообще. Этим обусловлена их исключительная надежность и бесшумность работы. Для управления реле достаточно подать на него цифровой сигнал с микроконтроллера - токоограничительный резистор находится внутри самого реле. Так же в реле предусмотрена схема контроля перехода выходного напряжения через 0, что благоприятно сказывается как на его надежности так и на очень низком уровне переходных помех, однако это не дает возможности применять данное реле в схемах с фазо-импульсным управлением.

Описание контактов:

DC+: положительный питания
DC-: отрицательный питание
CH: вход управления

Характеристики:

Твердотельный модуль: GTD-5V-5А
Количество каналов: 2
Коммутируемое напряжение: DC от 5 до 220 В
Коммутируемый ток: макс. 5А
Напряжение управления: от 5В
Активный уровень: низкий
Размеры: 73*40*25 мм

Внимание! Цвет платы модуля может отличаться от цвета на фотографии!

Отзывы покупателей про Мощный 2-х канальный модуль твердотельного реле 5-220VDC 5А в 5VDC (Low Level)

Сергей (06.10.2021)

1) на плате в силовой части нарисован просто контакт, который не подразумевает соблюдение полярности, но реально полярность важна (и это указано на самом реле)
А +
В -
если подключите неверно, будет всегда включён, скорее всего, там стоит полевик с обратным диодом.
2) Полярность сигнала управления "Прямая" а не "обратная" как указано в описании, т.е. + (лог1) на выводе СН приводит к включению реле, а отсутствие напряжения на этом выводе, отключает реле.

Ответить
