Сетевой модуль W5500 с аппаратным TCP/IP протоколом Ethernet для 51/STM32 микроконтроллеров

код: AOC738

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

239 грн

ожидается

Сообщить

	1
	голосовать

Описание
Отзывы (3)
Задать вопрос

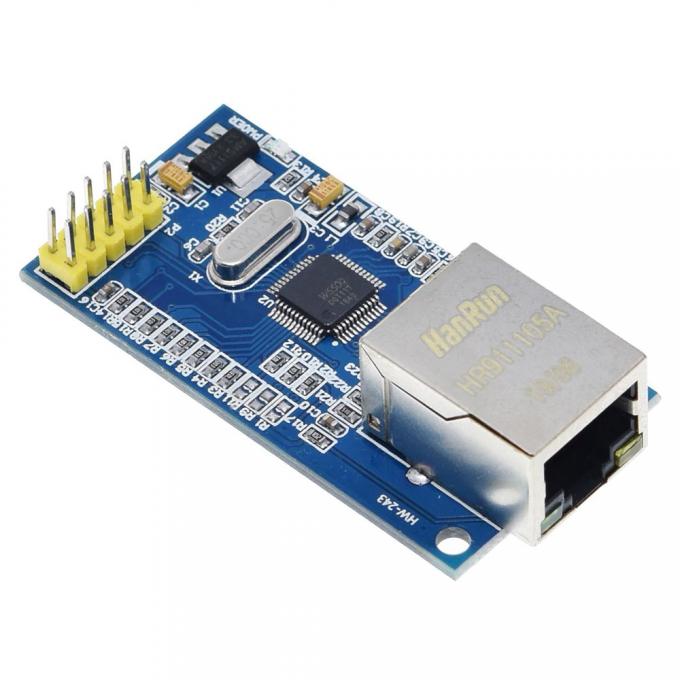

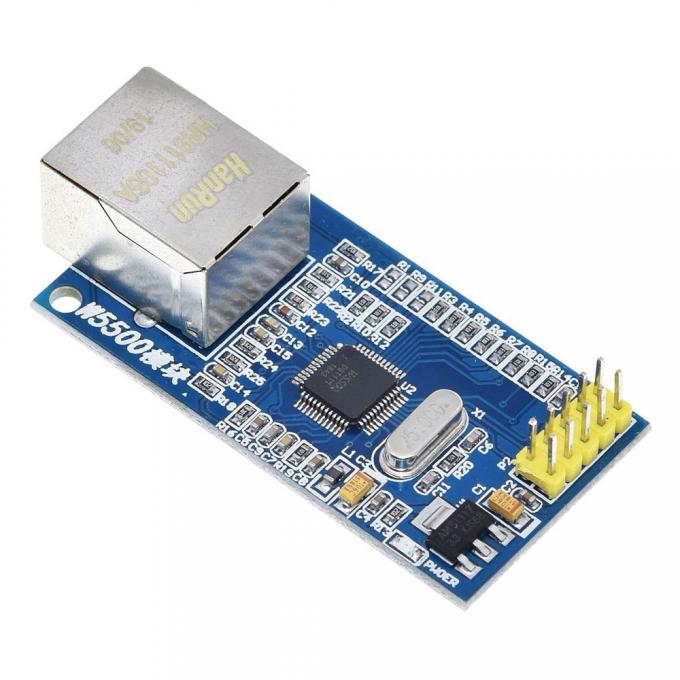

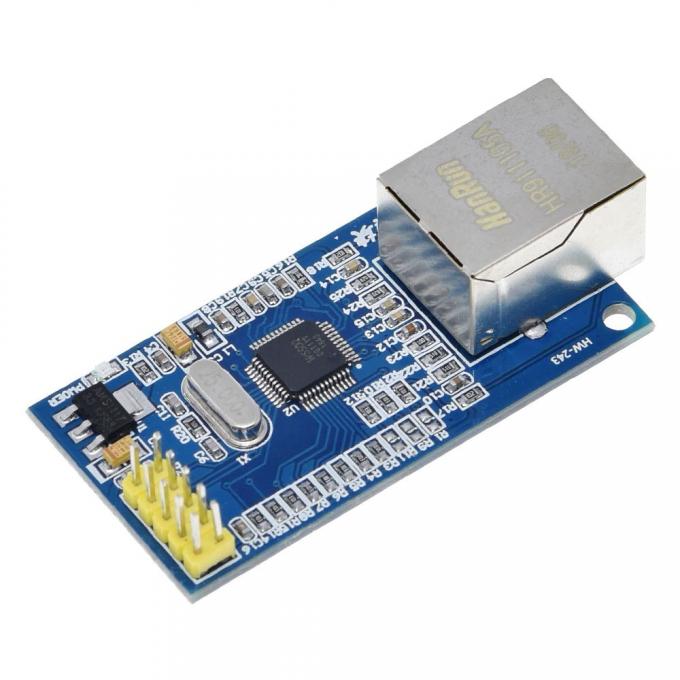

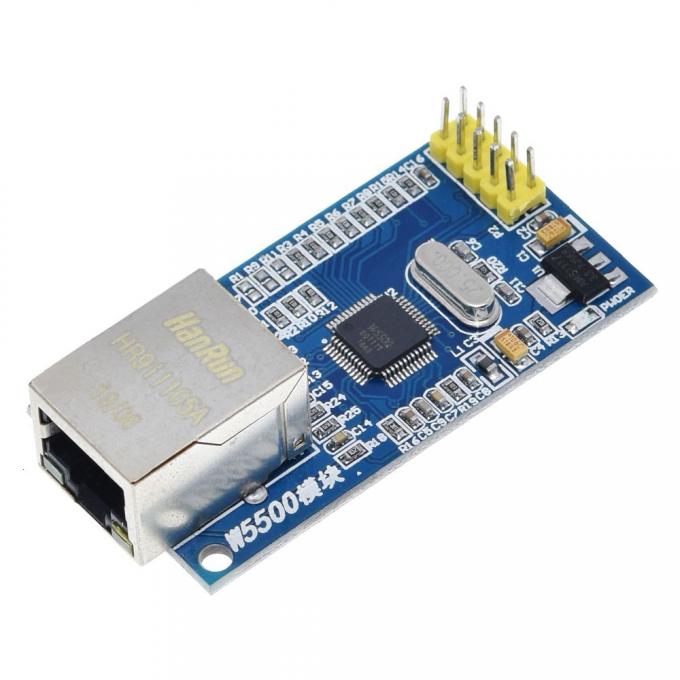

Сетевой модуль W5500 - это сетевой модуль Ethernet LAN, использующийся для обеспечения Ваших проектов подключением к Интернету. Разработан на распространенном чипе W5500, для которого написано огромное количество библиотек и примеров использования. Поддержка протоколов TCP/IP 10/100: TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE с реализацией 8ми независимых сокетов одновременно.

Модуль имеет стандартное сетевое соединение RJ-45. Входное напряжение питания и логические уровни: 3,3В и 5В. Для подключения используется высокоскоростной интерфейс SPI. Интерфейсный модуль совместим со всеми платами AVR (Arduino) STM, ARM.

Технические характеристики:

Поддержка протоколов TCP/IP 10/100: TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE
Поддержка 8ми независимых сокетов одновременно
Поддержка режима отключения питания
Поддержка Wake on LAN по UDP
Поддержка высокоскоростного интерфейса SPI
Внутренняя память 32 Кбайт для буферов TX/RX
Встроенный 10BaseT/100BaseTX Ethernet PHY
Не поддерживает фрагментацию IP
Входное напряжение питания и логические уровни: 3,3В и 5В
Светодиодная индикация (полный/полудуплексный, линейный, скоростной, активный)
Чип: W5500 в корпусе 48 LQFP (без примесей свинца)
Размер: 55 мм x 28 мм

Ссылки:

Пример подключения

Отзывы покупателей про Сетевой модуль W5500 с аппаратным TCP/IP протоколом Ethernet для 51/STM32 микроконтроллеров

Sattva (31.01.2022)

Поставили таких 60 штук на промышленные объекты. Покупали не здесь. Работают нормально - на зависают в связке с Arduino Mega 2560.

Была так же партия в 80 штук бракованных.

Библиотеки на них есть разные. Ethernet 2 и Ethernet 3, если не ошибаюсь. Весь успех проекта сильно зависит от их подбора. Точнее сказать не могу.

Время задержки между связью по TCP/IP по http протоколу около 2-3 секунд.
Медленно, но народ терпит. :-)

Сама скорость может и 10 МБит, но накладные расходы времени на установку связи велики даже на Desktop.

Ответить

Олександр (18.04.2021)

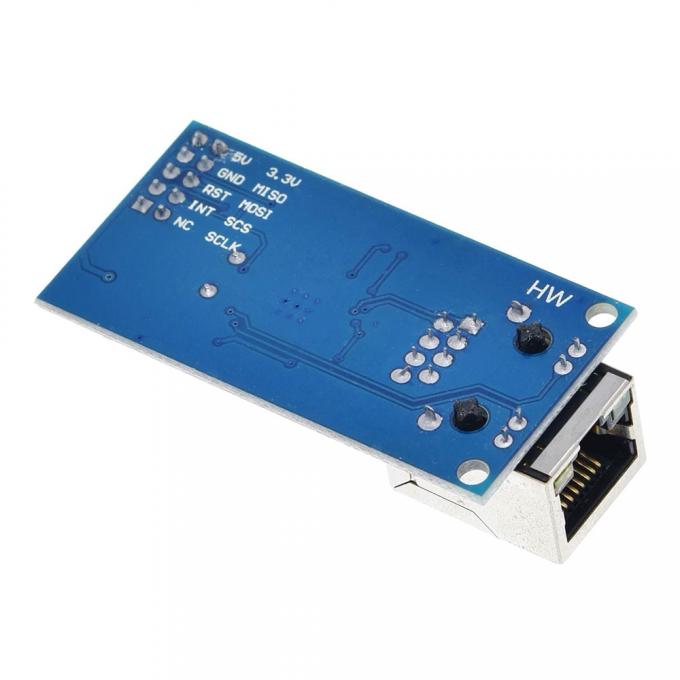

Для Mega2560 такі піни:

50 (MISO)<->MISO

51 (MOSI)<->MOSI

52 (SCK)->SCLK

10 (SS)<->SCS

+ Power, Gnd

Ответить

Андрей (03.12.2020)

Модуль отлично работает с UNO (по ссылке ) и
с MEGA. Обратите внимание на библиотеку.Другой такой модуль,купленый в другом магазине, сначала работать отказался. После пропайки W5500 пошел без проблем.
