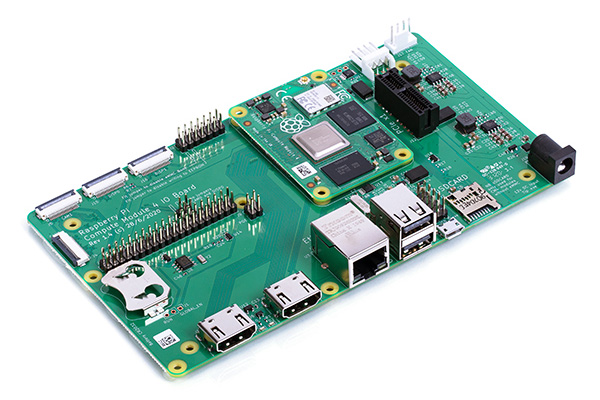

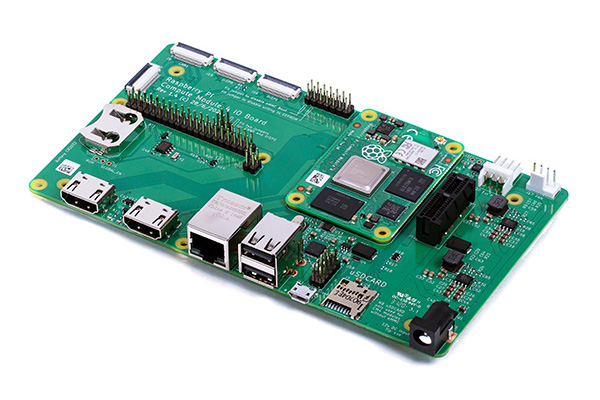

Базовая плата Raspberry Pi Compute Module 4 I/O Board

Плата Raspberry Pi Compute Module 4 I/O является идеальным решением для начала работы с линейкой модулей Compute Module 4. Вычислительный модуль подключается напрямую к плате ввода-вывода и предоставляет множество входов и выходов для прототипирования или оценки потребностей разработки. Плата включает в себя 5В и 12В разъемы питания и 2 USB 2.0 разъема с пинами для двух дополнительных разъемов. 2 HDMI полноразмерных разъема HDMI и 2 разъема MIPI DSI FPC, которые обеспечивают поддержку дисплеев наряду с 2 разъемами MIPI CSI-2. Она имеет стандартный 40 контактный Raspberry Pi HAT I/O разъем. На борту имеются часы реального времени с резервной батареей, которые дают возможность разбудить вычислительный модуль. Разъем RJ45 Ethernet обеспечивает доступ к гигабитной Ethernet карте вычислительного модуля, а также к разъёму PCIe GEN 2. Различные перемычки дают возможность аппаратного отключения/включения функций и периферии.

Характеристики:

• Внешний разъем питания (12V, 5V)
• 2 x полноразмерных разъема HDMI 2.0
• 2 x разъем2 USB 2.0, с коннекторами для двух дополнительных разъемов
• Gigabit Ethernet RJ45 с поддержкой PoE
• Микро USB разъём для обновлений
• Разъем карты MicroSD для вычислительного модуля Compute Module 4 Lite (без eMMC)
• Разъем PCIe Gen 2 x1
• Стандартный разъем вентилятора
• 2 х MIPI DSI разъёма дисплея (22-контактный 0,5 мм шаг кабель)
• 2 х MIPI CSI-2 разъёма камеры FPC (22-контактный 0,5 мм шаг кабель)
• Стандартные разъемы Raspberry Pi HAT GPIO
• Часы реальноuj времени с отсеком для батареи и возможностью разбудить Compute Module 4

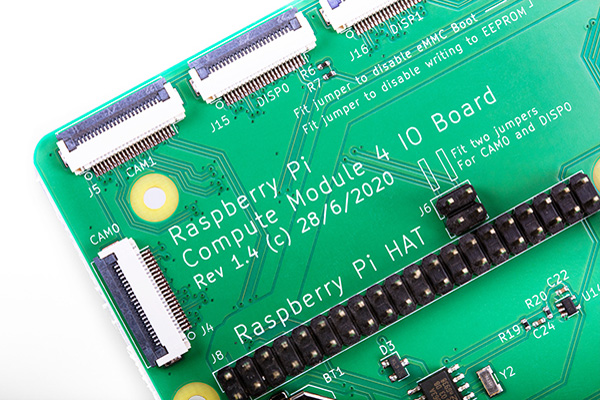

• Различные перемычки для отключения конкретных функций, например, беспроводной связи, EEPROM

Внимание! В комплекте поставки только плата Compute Module 4 I/O Board. Модули приобретаются отдельно!
