Coral Dev Board Mini

Coral Dev Board Mini представляет собой одно-платный компьютер, построенный на базе 64-битного 4-ядерного процессора ARM Cortex-A35, с помощью которого легко и быстро создать систему с алгоритмами искусственного интеллекта благодаря интеграции специализированного процессора Edge TPU, относящегося к классу нейронных процессоров, разработанных компанией Google. Процессор Edge TPU работает с библиотекой машинного обучения TensorFlow Lite. Он отличается низким энергопотреблением и способен выполнять 4 триллиона операций в секунду (4 TOPS).

Код производителя: G650-03324-01

Coral Dev Board Mini работает под управлением операционной системы OS Mendel, созданной на базе широко известной Debian Linux. Система прошита в память Flash производителем микрокомпьютера. С "внешним миром" Coral Dev Board Mini "общается" через встроенные интерфейсы беспроводной связи Bluetooth 5.0 и Wi-Fi, а так же на нем имеются и стандартные разъемы: 40-пин GPIO, USB 2.0 Type-C OTG, HDMI 1.4a (micro), MIPI DSI display, MIPI CSI camera. Из мультимедия на плате имееются встроенный цифровой микрофон и Audio-разъем 3.5мм.

Характеристики:

• CPU: 4-ядерный процессор ARM Cortex-A35 (64-битная архитектура Armv8-A, 32 КБ кэша инструкций L1, 32 КБ кэша данных L1, единая кэш-память второго уровня 512 КБ, частота до 1,5 ГГц)
• Графический процессор (GPU): Imagination PowerVR GE8300 (150 миллионов треугольников / сек., 1,6 гигапикселя / сек при 600 МГц, поддержка OpenCL 1.2 и Vulkan 1.0, поддержка OpenGL ES 1.x, 2.0, 3.0, 3.2 3D.
• Блок обработки видео (VPU): декодер основного профиля HEVC 1080p / 60fps, 1080p / 60fps основной, ограниченный базовый профиль, декодер MPEG4, 720p / 30 кадров в секунду MPEG-1, 2, H.263, декодер H264
• Встроенная память: загрузочное ПЗУ (96 КБ), встроенная оперативная память (256 КБ + 64 КБ)
• Аудио-выход: интерфейсы DAI, I2S, TDM, SPDIF; форматы сэмплов поддерживают 16-битный, 24-битный, моно, стерео; 4-полосный БИХ-компенсационный фильтр для улучшения отклика громкоговорителей
• Видео-выход: выход на дисплей HDMI 1.4a (поддерживает разрешение панели до 1920x1080); выход на дисплей MIPI-DSI (4 полосы данных, 24-контактный разъем CSI с максимальной скоростью 1 Гбит / с)
• Камера: подключение по MIPI-CSI2 (4 полосы данных; 24-контактный разъем CSI; поддержка камер до 8 МП)
• Защита: встроенный крипточип (A71CH); ARM TrustZone для защиты от микросхемы до облака
• Ускоритель ML: Сопроцессор Edge TPU (машинное обучение для моделей TensorFlow Lite, 4 триллиона операций в секунду (TOPS), 2 TOPS на ватт, интерфейс USB 2.0)
• Память:
  • Оперативная память: 2 ГБ LPDDR3 SDRAM, частота DDR 1600 МГц
  • Флэш-память: 8 ГБ NAND eMMC
  • Внешняя память microSD: поддержка SD / SDHC / MMC
• Сеть и беспроводная связь
  • Wi-Fi MediaTek MT7658: Wi-Fi 5 (802.11a / b / g / n / ac 2,4 / 5 ГГц)
  • Bluetooth MediaTek MT7658: Bluetooth 5.0 с поддержкой низкого энергопотребления

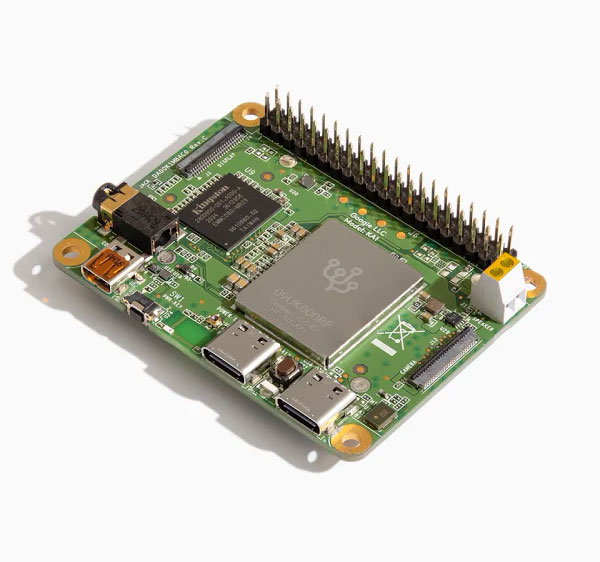

Периферийные разъемы Coral Dev Board Mini:

Кнопка питания Power button. Включение, выключение и перезагрузка мини-кимпьютера

Пользовательская кнопка User button: ее назначение прграммируется пользователем под собственные задачи через порт GPIO

Разъем питания USB type-C USB-C power - разъем питания мини-компьютера

Разъем USB type-C USB-C OTG: используется для подключения стандартной периферии (клавиатуры, мышки и т.д.). Этот порт можно использовать для прошивки Coral Dev Board Mini через ПК

Индикация состояния LED:

• оранжевый - загрузка системы
• зеленый - система успешно загружена
• красный - мини-компьютер готов к прошивке (система находится в режиме быстрой загрузки)

Разъем монофонического динамика Mono speaker: обычный клеммник с шагом 2,54 мм для подключения динамика 4 или 8 Ом

Audio-разъем Headphone jack - стандартный разъем аудио 3,5мм

Microphone - встроенный цифровой микрофон PDM

Micro HDMI - видео-выход Micro HDMI

Разъем для карты памяти microSD. Компьютер поддерживает карты формата SD/SDHC/MMC емкостью до 32 Гб

GPIO - порт GPIO

CSI Camera - разъем MIPI-CSI2 для подключения камеры камеры

DSI Display - разъем для подключения дисплея

Корпус для Coral Dev Board Mini можно напечатать самостоятельно на 3D-принтере. Файлы для самостоятельной печати находятся в архиве.
