Понижающий преобразователь 300Вт 20А DC-DC

Данный модуль представляет собой понижающий преобразователь DC-DC, который преобразовывает значение выходного напряжение в доступном диапазоне от 1,2 до 36 В. Также с помощью модуля можно установить значение тока нагрузки.

Основной особенностью данного модуля является диапазон максимальной выходной силы тока, который составляет от 0,3 до 20 А. Данный преобразователь напряжения предназначен для питания мощной нагрузки. Регулировка тока нагрузки позволяет использовать его в качестве зарядного устройства для различных электрических приборов. Также на базе данного модуля можно собрать высокомощный блок питания, для этого необходимо: заменить установленные подстроечные резистор, подключить цифровой вольтметр и собрать корпус. На сайте можно приобрести преобразователь напряжения с током нагрузки до 10 А и 12 А.

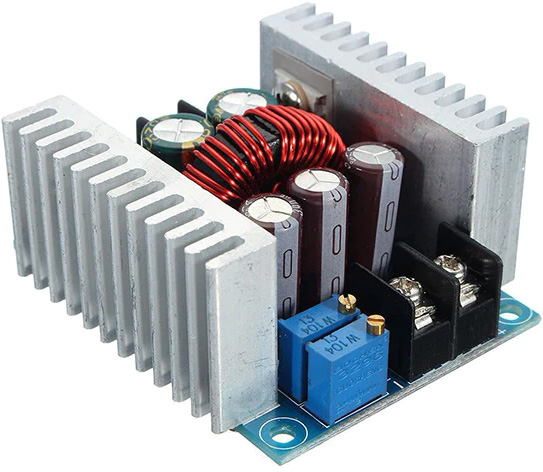

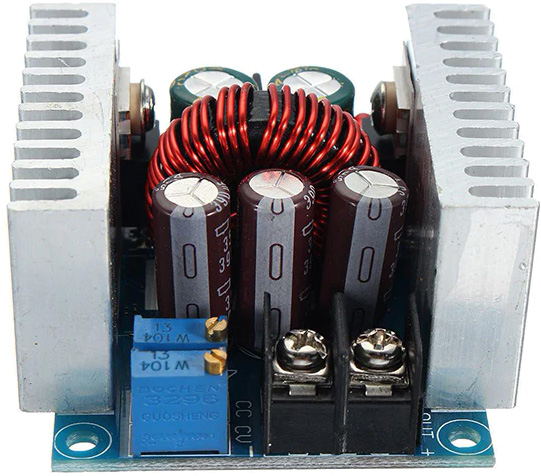

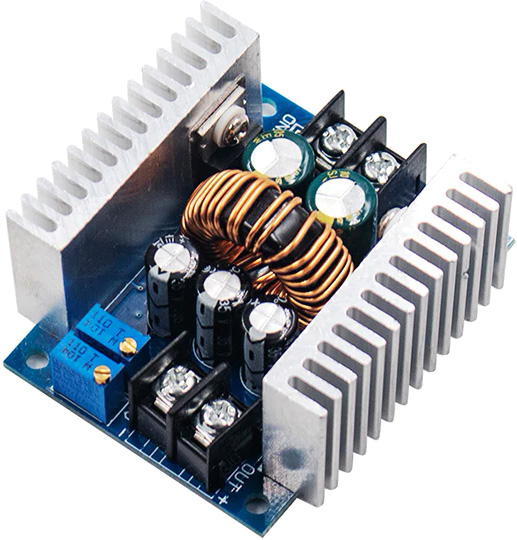

Плата модуля спроектирована на основе транзистора IRFB3607, микросхемы LM25116, 2 построечных резисторов, мощных электрических конденсаторов и прочих вспомогательных компонентов. Микросхема LM25116 представляет собой импульсный преобразователь напряжения постоянного тока компании Texas Instruments, которая имеет 10 выводов и выполнена в корпусе «HTSSOP-20». На плате модуля расположено 5 мощных электролитических конденсатора, которые необходимы для сглаживания пульсаций напряжения. Модуль имеет защиту от короткого замыкания и перегрева. Для защиты от переполюсовки на входной клеммник можно установить диод или диодный мост. Максимальная выходная мощность с дополнительным охлаждением составляет 600 Вт, а КПД (коэффициент полезного действия) 95%. Также на плате модуля расположена кнопка EN, с помощью которой можно включить (отключить) выход низкого напряжения.

При наличии тока нагрузки, значение которого выше 15 А, рекомендуется установить дополнительное охлаждение на элементы с большой температурой. В качестве охлаждения можно использовать вентилятор, мощный радиатор или т.д.

Регулируются значения выходного напряжения и тока нагрузки с помощью 2 построечных резисторов:

• CV:
• CC:

Источник питания и нагрузка подключаются к плате преобразователя с помощью 2 клеммников. Назначения выводов клеммников:

• IN+:
• IN-: «земля»
• OUT+:
• OUT-:

Подается питание от внешнего источника питания постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 6 до 40 В, а выходное напряжение постоянного тока составляет от 1,2 до 36 В. Сигнализирует о подаче питания красный светодиод, который подключён к шине питания. Так как данный преобразователь является понижающим, то входное напряжение должно быть больше значения выходного напряжения (если выходное напряжение меньше, то на выводе оно будет равняться входному).

Характеристики:

• Входное напряжение: 6 ... 40В
• Выходное напряжение: 1,2 ... 36В
• Максимальная выходная мощность: 300Вт
• КПД, 95%
• Максимальная выходная сила тока: 20А
• Выходная пульсация: 50мВ
• Регулировка напряжения: 0,5%
• Регулировка нагрузки: 2,5%
• Рабочий диапазон температур: -40 ... +85°C
• Размеры модуля: 52.5х45х27 мм
