Цифровой осциллограф HANTEK DSO2D15 150МГц с генератором сигналов

код: WTU543

Цифровой осциллограф HANTEK DSO2D15 150МГц с генератором сигналов

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

12657 грн

ожидается

Сообщить

	1
	голосовать

Описание
Отзывы (5)
Задать вопрос

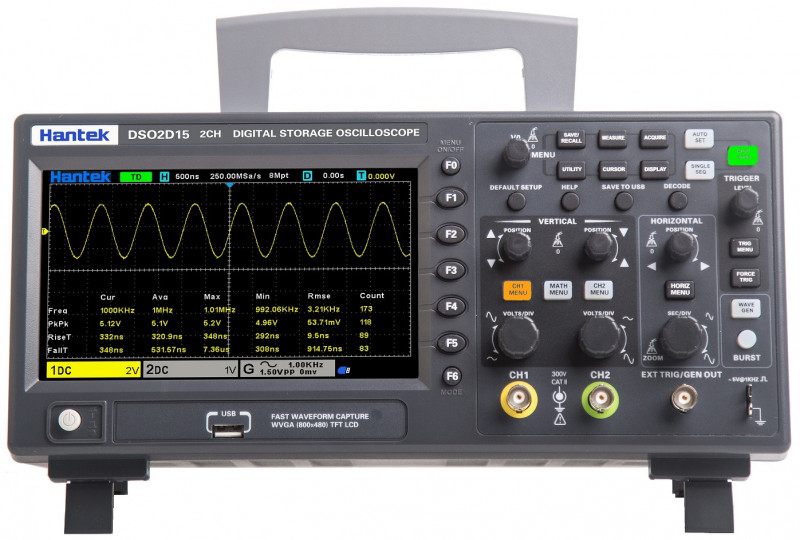

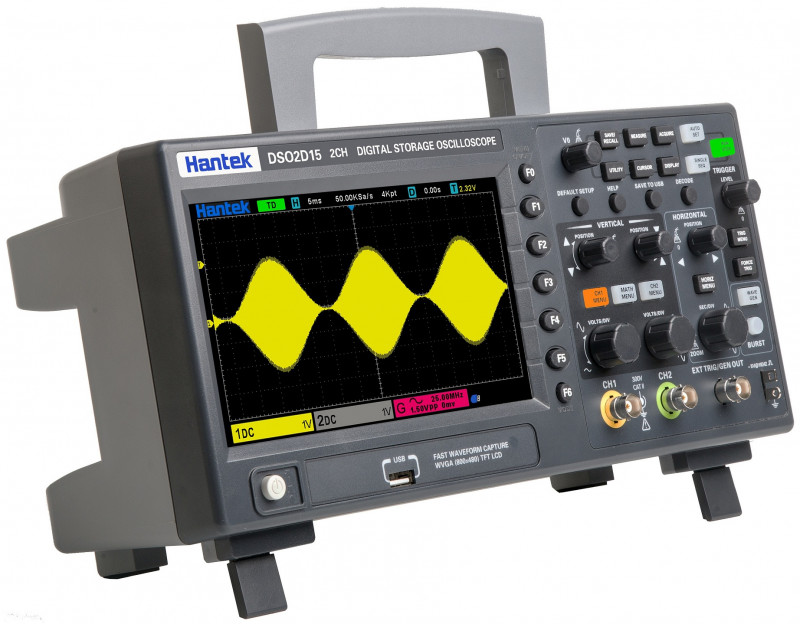

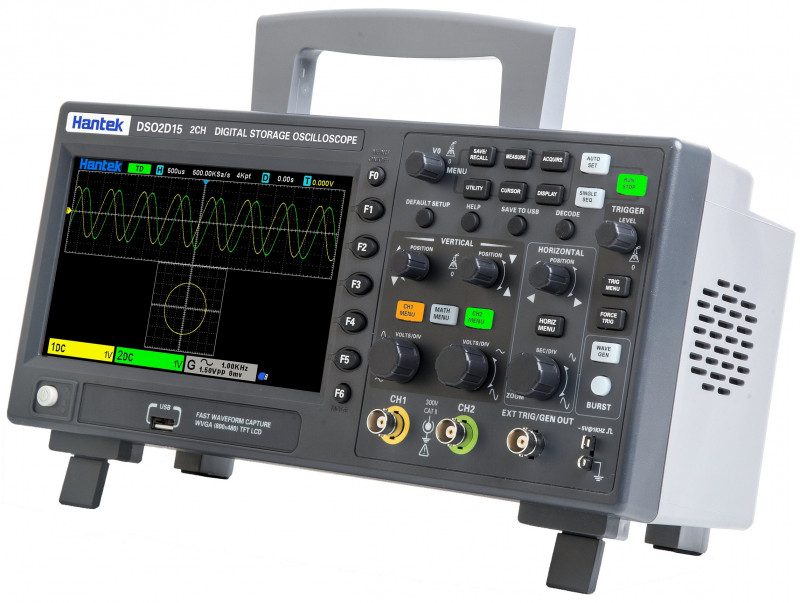

Двухканальный профессиональный цифровой осциллограф Hantek DSO2D15, полоса пропускания которого составляет 150МГц при частоте дискретизации до 1 Гвыб/с. Прибор имеет 7 дюймов цветной ЖК дисплей с разрешением 800х480, что положительно сказывается на удобстве восприятия информации. Удобные органы управления не доставят каких-либо затруднений в управлении осциллографом. Подключение к компьютеру осуществляется с помощью USB 2.0 порта. Имеется возможность автоматического измерения сигналов по 32 предустановленным параметрам. Так же присутствует функция сохраниения форм сигналов и их параметров. Функция обработки сигналов включает: сложение, вычитание, умножение, деление и FFT.

Код производителя: DSO2D15

Краткие технические характеристики:

2 независимых канала
Полоса пропускания каждого канала 150 МГц
Встроенный 1-канальный генератор сигналов 25 МГц
Частота дискретизации до 1 Гвыб/с (1GSa/s = Giga Sample - миллиард выборок в секунду)
Длина записи в памяти на один канал 8M (одновременно два канала максимум 4М)
Вертикальный диапазон 2 мВ/дел ~ 10 В/дел
Вертикальное разрешение: 8 бит
Декодирование шины и анализ протокола: RS232 / UART, I2C, SPI, CAN, LIN
Возможность сохранять осциллограммы
3-значный цифровой измеритель напряжения и 6-значный аппаратный индикатор частоты
32 вида автоматических измерений со статистикой в реальном времени и т. д.
Встроенный двойной вольтметр DVM: по одному для каждого из входных каналов, 3-х разрядный цифровой измеритель напряжения и 6-ти разрядный аппаратный индикатор частоты
Дистанционное командное управление SCPI
Возможность работы с математическими операциями
Режим XY - рисование кривых Лиссажу
Интерфейсы подключения: USB-хост / устройство.

Характеристики генератора:

1-канальный
технология КМОП позволяет сократить потребление мощности

Характеристики измерения:

анализ FFT: Hanning, Flattop, Rectangular, Bartletta, Blackman, Hamming
анализ протоколов: I2C, SPI, RS232/UART, CAN, LIN
измерение при помощи курсоров
математические функции сложения, вычитания, умножения, деления и FFT
поддерживает SCPI
среднее, минимальное и максимальное значение

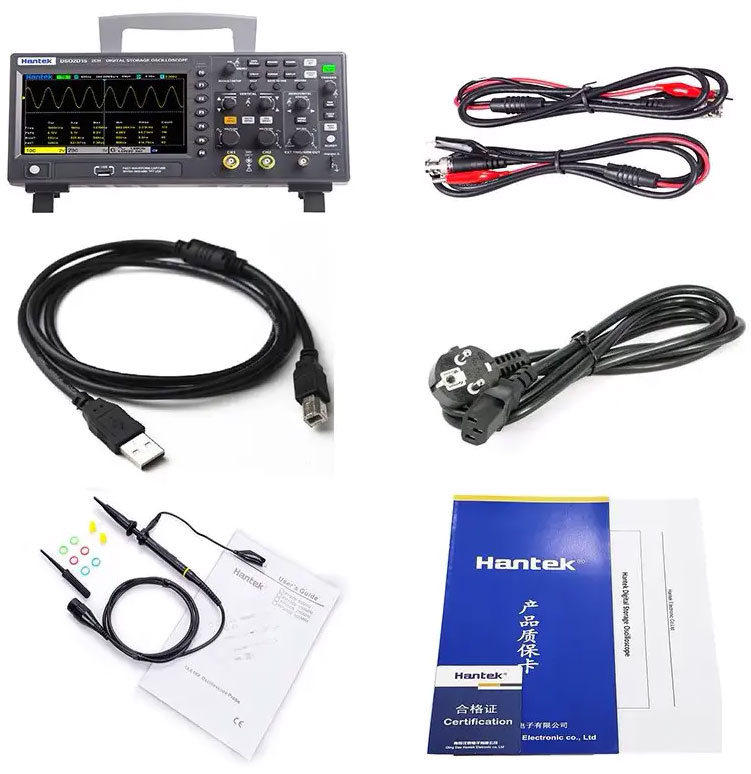

Комплектация:

измерительные провода
кабель BNC-BNC
кабель USB
щуп осциллографа с делителем 10:1
провод питания
программное обеспечение
сертификат калибровки от производителя

32 вида автоматических измерений со статистикой

Можно сохранить 10 наборов эталонных сигналов, сигналов CSV и их настроек. Функция USB-скриншота в один клик.

2 цифровых вольтметра, 3-х разрядный цифровой измеритель напряжения и 6-ти разрядный аппаратный индикатор частоты

Запуск и декодирование последовательной шины с функцией мониторинга протокола

Глубина памяти 8M, исключает искажение формы волны и восстанавливает реальные формы волны

Возможность работы с масками

Возможность работы с математическими операциями

Формат XY

Ссылки:

Отзывы покупателей про Цифровой осциллограф HANTEK DSO2D15 150МГц с генератором сигналов

Максим (14.04.2026)

Удалось восстановить мой DSO2d15 благодаря добрым людям которые выложили очень много полезной информации на EEVblog включая схему,прошивки,гайды,лампы,проблему свою описывать не буду (долго)но если кому нужно то у меня есть дампы флешки и епромки maxbor847@gmail.com
От осциллографа не отказываюсь, буду использовать с удовольствием)

Ответить

Максим (08.04.2026)

Покупал этот осциллограф 3 года назад,прибором был доволен,но в один день он спросил не запустился,я обратился в этот магазин с помощью в ремонте мне откан ни за деньги ни по гарантии,писал в саппорт к официалам в Китай,тоже безрезультатно,после долгого поиска неисправности выяснил что сдохла рам память в самом проце и он требует замены,процы у нас не найти тем более пршитые,вывод:Прибор хороший но сервиса по нему никакого

Ответить

Олександр (14.07.2024)

При навантаженні математичними функціями (особливо FFT), через деякий час осцилограф зависає, і від нього помітно "пашить" теплом. Пломб на корпусі не виявив, вирішив розібрати .. І не дарма. Виявив повну відсутність засобів охолодження, в тому числі і вентилятора, під який передбачено штатний кронштейн !
Сильно гріються два чіпа, на одному з яких лазером випалено маркування, та діод 5В каналу блока живлення.
Так враження що китайці умисно ввели в конструкцію запланований вихід з ладу після гарантійного терміну.
Довелося наплювати на гарантію в пів-року та попрацювати над охолодженням: на чіпи теплопровідним клеєєм приклєїв радіатори, над якими в екрані насвердлив додаткових отворів, діод SR560 в БЖ замінив на STTH12R06D в корпусі TO-220 до якого пригвинтив радіатор, само-собою встановив на своє місце 50-мм вентилятор. 5В кулера не знайшов, то поставив 12В, увімкнувши його між шною -7В та +5В БЖ.
Фото додається.
Проблему зависання як рукою зняло.
Попутно на БЖ паралельно кожному електролітичному конденсатору допаяв керамічний SMD (високовольтному 10н 2кВ, низьковольним 0,15 або 1 мкФ 50В). Так вони проживуть довше, та і додаткова фільтрація по ВЧ не завадить.

Ответить

Дмитро (14.02.2026)

👍

Ответить

Белов Владимир Николаевич (10.11.2022)

Товар пришёл в течение 2-х суток в отличном состоянии и в полном комплекте.Такой же товар на OLX предлагали за 11950 гривен.Решил не рисковать и взял сертифицированный товар в ARDUINO.UA. До этого времени использовал осциллограф аналоговый двулучевой С1-55.Трудностей в освоении не испытываю, на YOU TUBE можно найти уроки использования и даже доработки изделия.Посмотрел ваш каталог товаров буду иметь их ввиду.Спасибо!

Ответить
