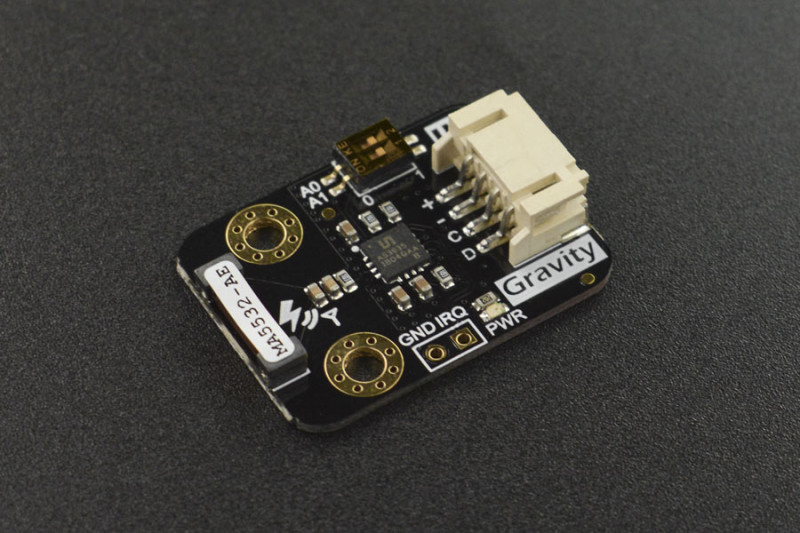

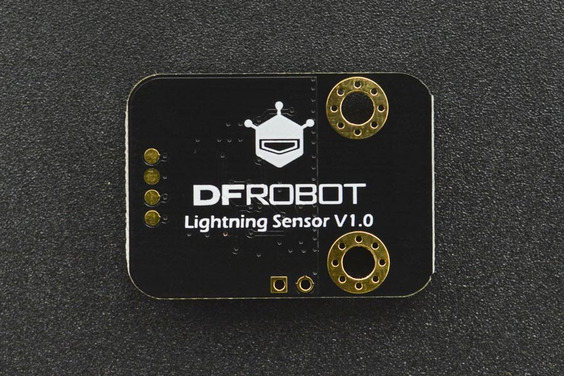

Модуль датчика грозы/молнии AS3935 от DFRobot

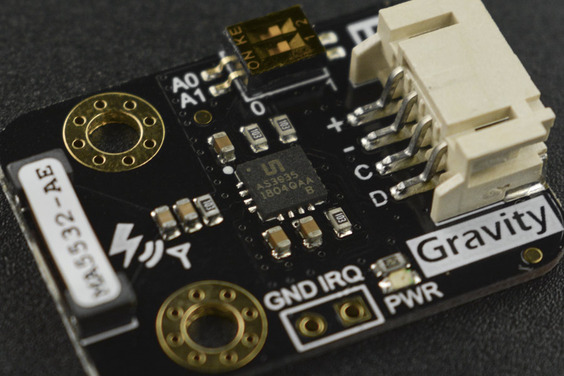

Датчик молнии использует инновационную микросхему датчика молнии AMS AS3935 Franklin IC и специальную антенну Coilcraft MA5532-AE для обнаружения расстояния, интенсивности и частоты молнии в радиусе 40 км как в помещении так и на открытом воздухе. Встроенный алгоритм подавления искусственных помех может эффективно избежать электрических помех, создаваемых различными бытовыми приборами. В дополнение к тому, что он позволяет энтузиастам погоды измерять местные данные о грозах просто и эффективно, благодаря своим компактным размерам и широкому диапазону обнаружения, он также может быть встроен в различные интеллектуальные носимые устройства для альпинистов или людей, которые работают на высоте.

Код производителя: SEN0290

Это обеспечивает раннее предупреждение о грозах. Датчик также может быть встроен в внутреннее защитное устройство внутри оборудования, чувствительного к молнии, и автоматически запускать эти устройства для переключения на резервное питание, чтобы изолировать электросеть при ударе молнии. В момент молнии прерывательный контакт IRQ генерирует импульс. Это может быть использовано для открытия затвора, помогая фотографам точно запечатлеть захватывающий момент молнии.

Максимальное расчетное расстояние удара молнии составляет 40 км. Ограниченное присущим методом и алгоритмом измерения, разрешение оценки расстояния составляет 1 ~ 3 км, 40 км в 15 шагов (градаций уровней).

Основные функции:

• Обнаружение молнии в пределах 40 км за 15 шагов (градаций уровня)
• Определение интенсивности освещения
• Используется как в помещении, так и на открытом воздухе
• Встроенный алгоритм фильтрации искусственных помех

Применение:

• Любительская метеостанция (измерение грозы)
• Носимые устройства (раннее предупреждение о грозе на открытом воздухе)
• Фотографирование молний

Пример подключения к контроллеру Arduino:

Пример подключения к Raspberry Pi:

Характеристики:

• Входное напряжение: от 3.3 В до 5.5 В
• Максимальная дальность обнаружения: 40 км
• Разрешение обнаружения расстояния: 1 ~ 3 км
• Разрешение обнаружения интенсивности: 21 бит, т.е. 0 ~ 16777201
• Адрес I2C: три варианта 0x03, 0x02, 0x01
• Интерфейс: Gravity I2C (логический уровень: 0-VCC)

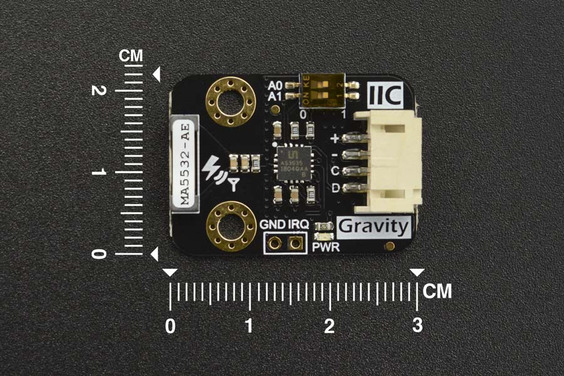

• Размер платы: 30 x 22 мм

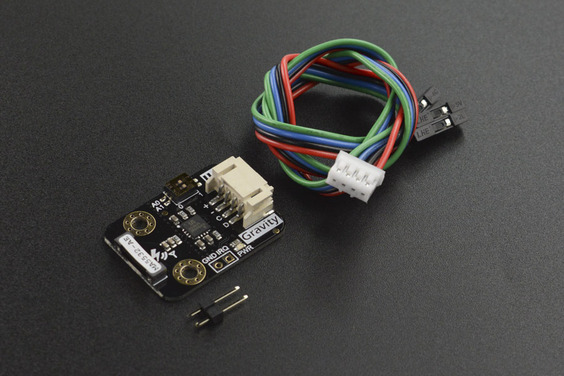

Комплектация:

• Датчик молнии - 1 шт.
• Черный коннектор XH2.54-2P - 1 шт.
• Сенсорный провод Гравитация-4P I2C / UART - 1 шт.

Ссылки:

• Wiki
• Документация
