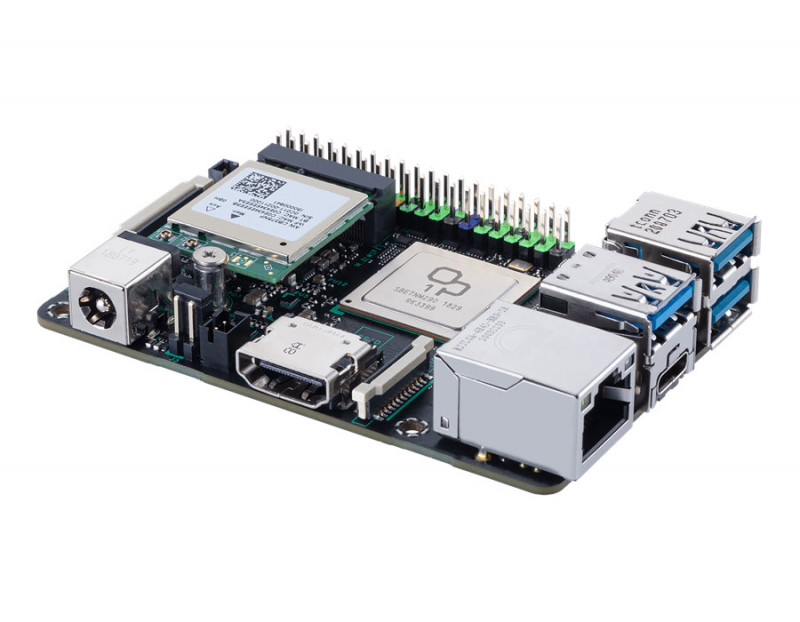

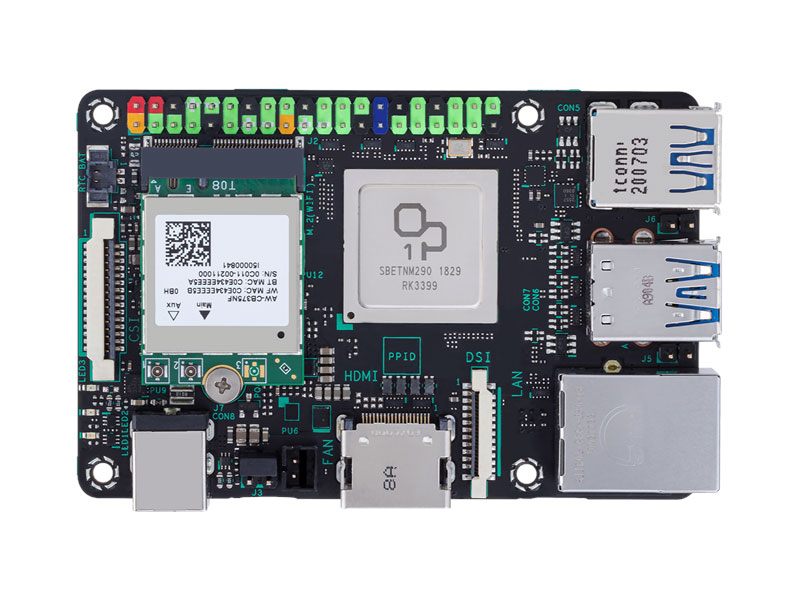

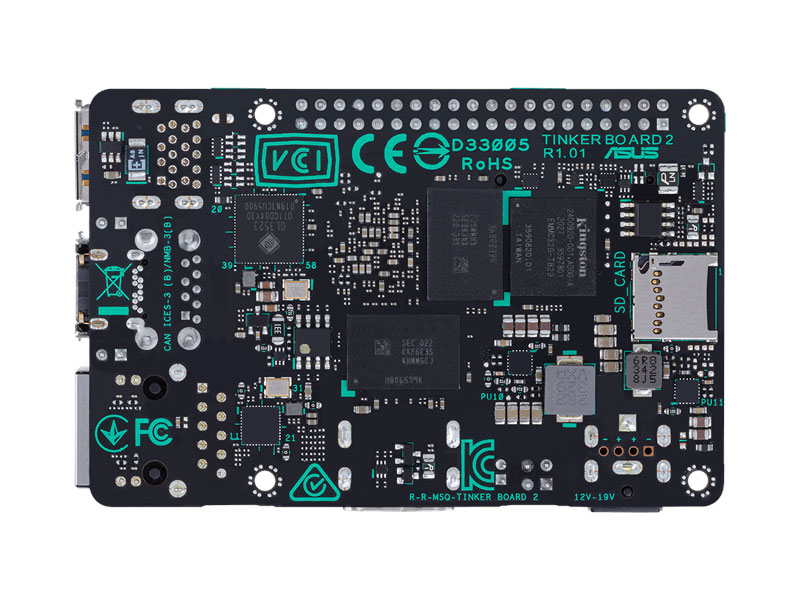

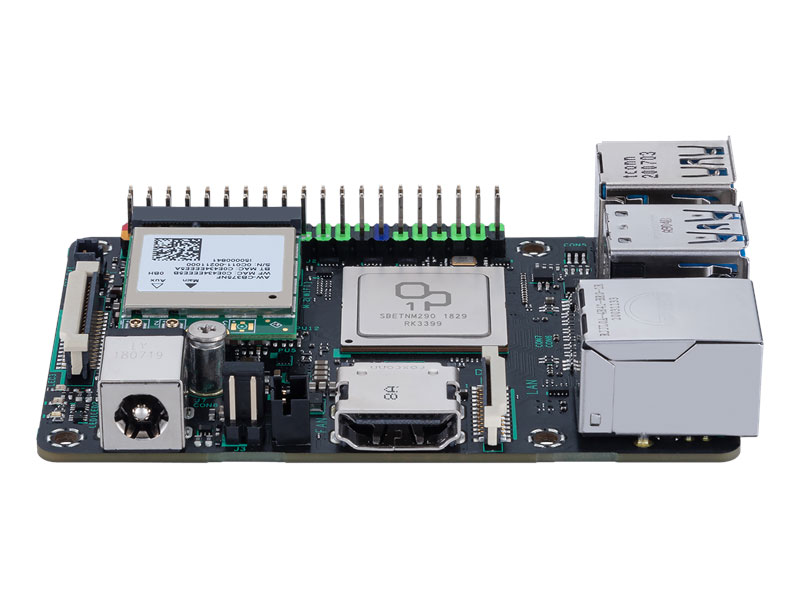

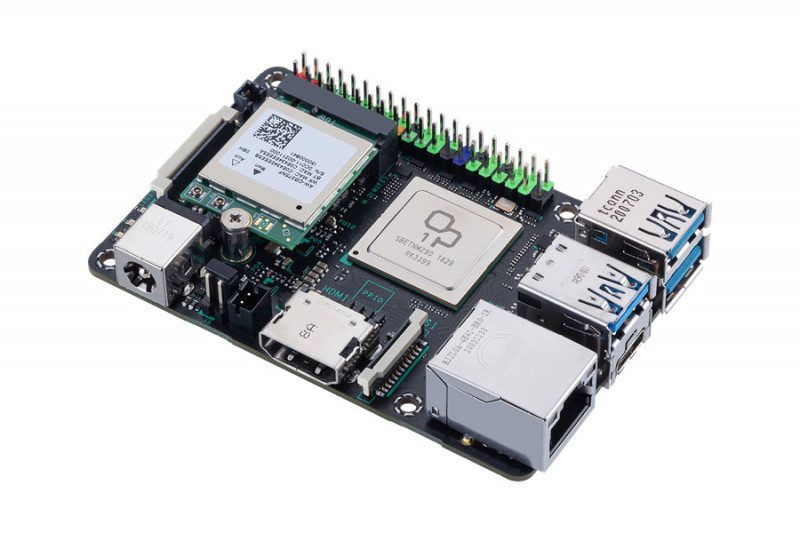

Мини-компьютер Asus Tinker Board 2/2Гб

ASUS Tinker Board 2 - это одноплатный мини-компьютер в ультра-малом форм-факторе, который обеспечивает отличную производительность пришедший на смену прошлой модели ASUS Tinker Board. Данный одноплатный компьютер ориентирован на применение в отрасли автоматизации различного плана, IoT решений, машинного обучения и просто энтузиастам PC DIY.

Высокая производительность:

Благодаря мощному и современному шестиядерному процессору Rockchip RK3399 ARM® (Dual-core Arm® Cortex®-A72 @ 2.0 GHz и Quad-core Arm® Cortex®-A53 @ 1.5 GHz) с новой 64-битной архитектурой Armv8 - Tinker Board 2 предлагает значительно улучшенные характеристики по сравнению с другими популярными платами SBC. Чтобы обеспечить гибкость и высокую производительность необходимую для различных проектов, Tinker Board 2 имеет на борту 2 ГБ двухканальной памяти LPDDR4. Компьютер также оснащен интерфейсом SD 3.0, который обеспечивает значительно более высокую скорость чтения и записи для современных карт microSD, используемых для ОС, приложений и хранения файлов.

Функциональность GPU:

Графический процессор Arm® Mali™-T860 MP4 на базе ARM позволяет использовать широкий спектр его возможностей, включая высококачественное воспроизведение мультимедиа, игры, распознавание жестов и образов, стабилизацию и обработку изображений, а также обработка фотографий и многое другое. Мультимедийные энтузиасты оценят поддержку воспроизведения H.264 и H.265, включая воспроизведение HD и UHD видео.

Сетевые подключения и подключения для IoT:

Tinker Board 2 имеет стандартные возможности подключения к внешним устройствам, в том числе 40-контактный интерфейс GPIO, который позволяет взаимодействовать с устройствами ввода от кнопок, переключателей, датчиков, светодиодов и многое другое. Tinker Board 2 оснащен одним разъемом подключения MIPI DSI для дисплеев и сенсорных экранов и одним разъемом MIPI CSI-2 (2 канала) предназначеным для подключения к совместимым камерам, обеспечивающим качественный видеозахват изображения.

В плате Tinker также имеется Gbit LAN (RTL8211F-CG GbE LAN) для подключения к Интернету и сети. Специальная шина порта LAN, обеспечивает высокую производительность Ethernet. Модуль беспроводной связи и Bluetooth устанавливается в разъем M.2 (802.11 a/b/g/n/ac и BT 5.0 (2T2R)). Имеется возможность подключения двух внешних антен.

Tinker Board 2 также имеет полноразмерный выход HDMI с аппаратной поддержкой CEC. Кроме того, он включает в себя три порта USB 3.2 Gen1 Type-A для додключения дополнительных периферийных устройств и один порт USB 3.2 Gen1 Type-C® OTG.

GPIO интерфейс:

Одной из мощных функций Tinker Board 2 являются ряд GPIO универсальных входов/выходов. Эти контакты являются цифровым интерфейсом между Tinker Board 2 и внешним миром. На самом простом уровне Вы можете думать о них как о переключателях, которые можно включить или выключить. Из 40 контактов разъёма доступны 28 контактов GPIO (совместно с выводами интерфейсов SPI / UART / I2C).

RTC:

Предусмотрен разъем подключения батарейки длся модуля RTC.

Охлаждение:

Центральный процессор можно охлаждать путем установки радиатора. Если вам нужно активное охлаждение, то Вы дополнительно можете установить вентилятор подключив его к отдельному разъему.

Характеристики:

• Центральный процессор: Rockchip RK3399 ARM® (Dual-core Arm® Cortex®-A72 @ 2.0 GHz и Quad-core Arm® Cortex®-A53 @ 1.5 GHz) с новой 64-битной архитектурой Armv8
• Графический процессор: Arm® Mali™-T860 MP4 с частотой 800 МГц
• Оперативная память: 2Гб LPDDR4
• Вывод изображения:
  • 1 x HDMI™ с аппаратной поддержкой CEC
  • 1 x USB Type-C® (режим DP Alt Mode)
  • 1 x 22-контактный разъем MIPI DSI (4 канала)
• Аудио:
  • 1 аудиовыход HDMI™
  • 1 разъем S/PDIF TX (от GPIO)
  • 1 разъем PCM/I2S (от GPIO)
• Ethernet:
  • RTL8211F-CG GbE LAN (10/100/1000)
• Беспроводная связь:
  • M.2 - беспроводная связь 802.11 a/b/g/n/ac и BT 5.0 (2T2R)
• USB:
  • 3 порта USB 3.2 Gen1 Type-A
  • 1 порт USB 3.2 Gen1 Type-C® OTG
• Интерфейс камеры:
  • 1 x 15-контактный разъем MIPI CSI-2 (2 канала)
• Разъем питания (до 45 Вт):
  • 1 входной разъем питания от 12 В до19 В постоянного тока (5.5/2.5 мм)

40-контактный разъем GPIO:

• 28 x контактов GPIO
• 2 x шин SPI
• 2 x шин I2C
• 2 x UART
• 3 x PWM
• 1 x PCM/I2S
• 1 x S/PDIF TX
• 2 контакта питания 5 В
• 2 контакта питания 3,3 В
• 8 контактов GND
• 1 x 2-контактный разъем восстановления
• 1 x 2-контактный разъем включения питания
• 1 x 2-контактный разъем сброса
• 1 x 2-контактный разъем отладки UART
• 1 x 2-контактный разъем вентилятора постоянного тока
• 1 x 2-контактный разъем RTC Battery

Минимальный комплект периферии:

• 1 х Micro SD-карта с емкостью не менее 16 ГБ.
• 1 х Блок питания с разъемом 5.5/2.5 мм
• 1 x Монитор с кабелем HDMI
• 1 x Клавиатура и мышь.

Минимальный комплект периферии при работе через SSH:

• 1 х Micro SD-карта с емкостью не менее 16 ГБ.
• 1 х Блок питания с разъемом 5.5/2.5 мм

Примечание. Чтобы улучшить стабильность и производительность компьютера рекомендуем использовать SD-карты класс 10 или выше.
