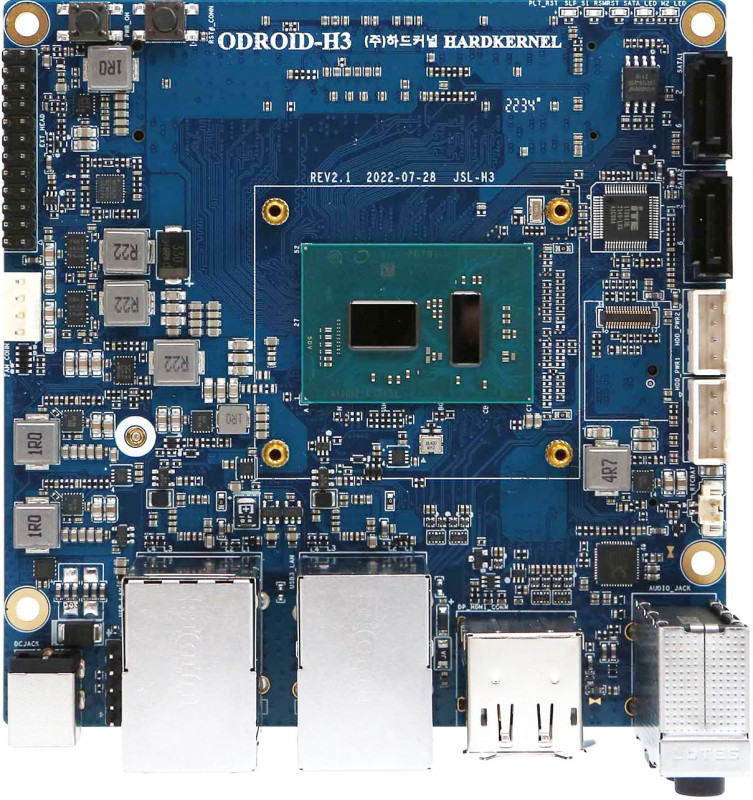

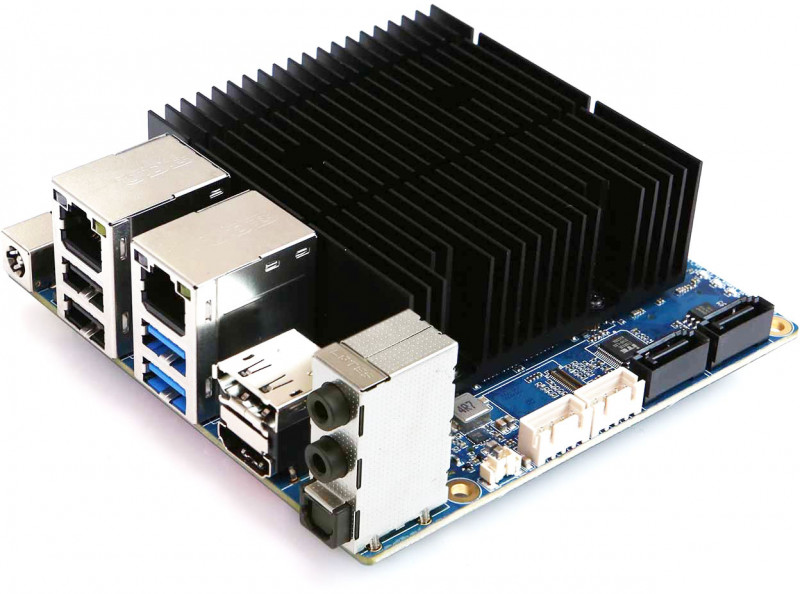

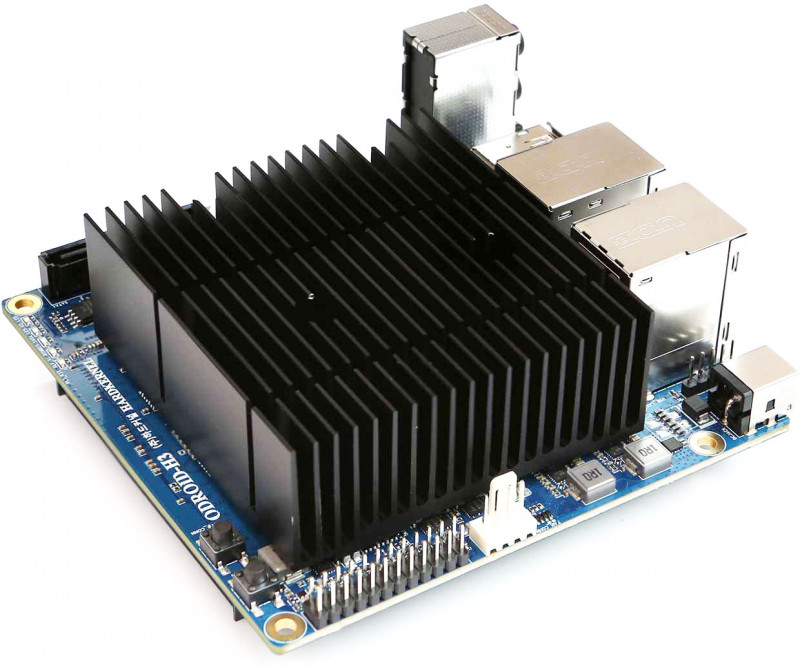

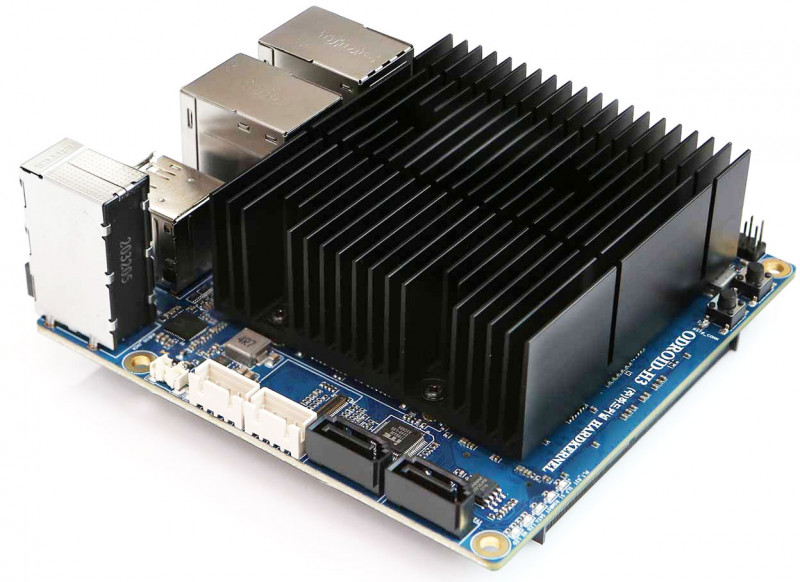

ODROID-H3+ (с блоком питания 15В 4А)

ODROID-H3+ - это новый одноплатный компьютер от компании HARDKERNEL. Он имеет тот же форм-фактор и аналогичную энергоэффективность, что и его предшественник - ODROID-H2+. Но ODROID-H3+ за счет установленного нового процессора Intel® Quad-Core Jasper Lake N6005 созданого по по 10-нм техпроцессу. Intel® N6005 имеет базовую тактовую частоту от 2 ГГц до 3.3 ГГц с объемом кэш-памяти L2 в 1,5 МБ и 4 МБ кэш-памяти L3.

Код производителя: G220915140803

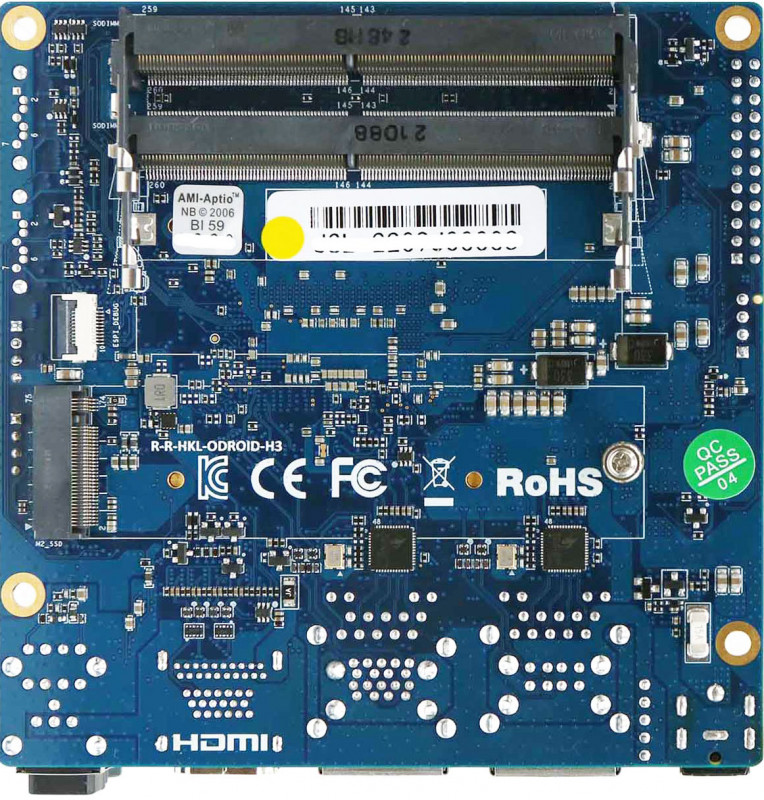

Объем оперативной памяти может составлять 64 ГБ (два слота SO-DIMM до 32 ГБ на слот). Для удобства взаимодействия с компьютером на плате расположены кнопка питания, кнопка сброса и пять светодиодных индикаторов.

Также на компьютере расположены разъемы:

• 1 x M.2 PCI Express (NGFF-2280)
• 1 x eMMC
• 2 х SATA3 (6,0 Гбит/с)
• 2 x разъем питания SATA (шаг 2,5 мм, разъем совместимый с JST-XH)
• 2 x USB 3.0
• 2 x USB 2.0
• 1 x HDMI 2.0
• 1 x DisplayPort 1.2
• 1 x аудио выход
• 1 x аудио вход
• 1 x SPDIF выход
• 2 x RJ45 Ethernet (10/100/1000/2500)
• 1 x GPIO (24-pin)
• 1 x разъем подключения батарейки для BIOS (2-pin)
• 1 x разъем питания
• 1 х разъем активного охлаждения (4-контактный)

Характеристики:

• Процессор:
  • H3+ - Intel Celeron N6005 (10nm, TDP: 10W, тактовая частота от 2 ГГц до 3.3 ГГц с объемом кеш-памяти L2: 1,5 МБ и 4 МБ кеш-памяти L3)
• Графика: Intel UHD Graphics (24/32 EU с частотой до 900MHz)
• Оперативная память: два слота SO-DIMM DDR4 PC23400 до 32 ГБ на слот (двухканальная со скоростью передачи до 2933 MT/s, DDR3/DDR5 - не поддерживается !)
• Хранилище:
  • 1 x eMMC (загрузочный, выбирается в BIOS)
  • 2 x SATA3 (скорость до 6Gbps)
  • 1 x M.2 slot (PCIe 3.0 x 4, поддержка NGFF-2280 , M.2 SATA SSD - не поддерживается !)
• Сеть: 2 x GbE LAN Realtek RTL8125B (RJ45, 10/100/1000/2500 Mbps, поддержка Wake-On-Lan, LED индикаторы - зеленый: сеть, янтарный: трафик)
• Видео разъемы:
  • 1 x DisplayPort 1.2 (4K@60Hz)
  • 1 x HDMI 2.0 (4K@60Hz)
  • Поддержка двух мониторов одновременно
• Аудио разъемы:
  • 1 x 3.5мм выход
  • 1 x 3.5mm вход
  • 1 x SPDIF выход (ALC1200, HDA кодек)
  • * HDMI и DP также имеют аудиовыход
• USB:
  • 2 x USB 3.0
  • 2 x USB 2.0
• GPIO: 24-pin с шагом 2.54мм
• Кнопки управления:
  • кнопка питания
  • кнопка сброса
• Индикация:
  • Красный (PWR) - светит постоянно при подаче питания
  • Синий (левый, SLEEP) - выключается только при переходе системы в режим ожидания
  • Синий (справа, PMIC) - загорается только при работе основных шин питания
  • Желтый (SATA) - мигает при передаче данных SATA
  • Зеленый (NVMe) - мигает при передаче данных NVMe
• Разъем активного охлаждения: есть
• Разъем резервной батареи: есть (настройки системного времени и BIOS)
• Разъем питания: 5,5х2,1
  • 14 В ~ 20 В постоянного тока (до 60 Вт)
  • Адаптер питания постоянного тока 15 В/4 А рекомендуется, если вы не используете два 3,5-дюймовых жестких диска.
  • Адаптер питания постоянного тока 19 В/7 А рекомендуется, если вы используете два 3,5-дюймовых жестких диска вместе.
• Размеры: 110x110x47 мм
