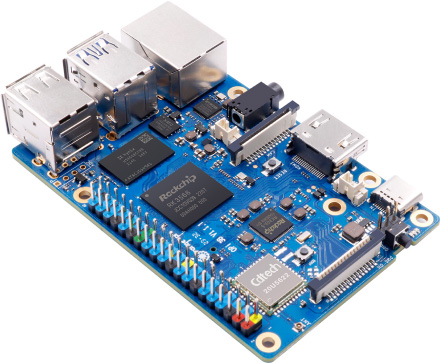

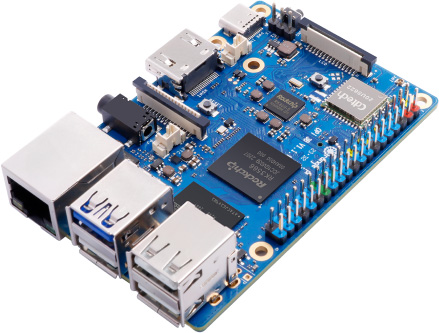

Orange Pi 3B 4Гб

Orange Pi 3B это новый миниатюрный одноплатный компьютер от компании Orange Pi. Он может работать под управлением таких операционных систем, как Android или Linux. Компьютер построен на Rockchip RK3566 (Quad-core 64-bit Cortex-A55 с тактовой частотой до 1,8Ггц). Объем оперативной памяти может составлять 2, 4 или 8Гб LPDDR4/4X.

Отличительной чертой является то, что Orange Pi 3B выполнен в форм-факторе всем известного одноплатного компьютера Raspberry Pi 3/4.

Но в отличии от Raspberry Pi данный одноплатный компьютер и меет такие преимущества, как:

• разъем M.2 M-KEY (SATA3 или PCIe2.0 NVME SSDs)
• разъем eMMC (с поддержкой модулей объемом - 16Гб/32Гб/64Гб/128Гб/256Гб)
• разъем eDP1.3
• разъем для подключения куллера охлаждения
• разъем для подключения автономного питания для модуля RTC
• разїем для подключения внешней антенны
• кнопки управления:
  • 1 х MaskROM
  • 1 х RESET
  • 1 х POWER

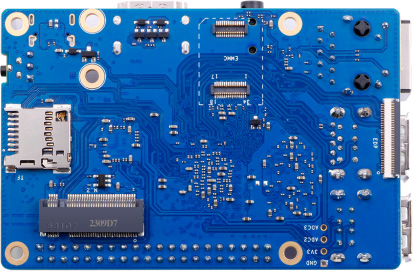

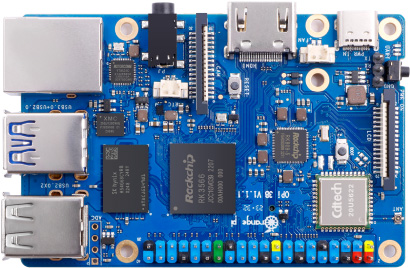

Расположение компонентов на плате компьютера:

Характеристики:

• Процессор: высокопроизводительный Rockchip RK3566 четырех-ядерный 64-битный Cortex-A55 с тактовой частотой до 1.8Ггц
• NPU:
  • Встроенный AI-ускоритель RKNN NPU AI с производительностью 0,8Tops@INT8
  • Поддержка преобразования моделей архитектуры Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet в один клик
• Графический процессор: ARM Mali G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 и встроенная высокопроизводительная поддержка 2D-ускорения
• Декодирование видео:
  • 4K@60fps H.265/H.264/VP9
• Кодирование видео:
  • 1080P@100fps H.265
  • 1080P@60fps H.264
• Оперативная память: 4 ГБ LPDDR4/4X
• Память программ:
  • eMMC модуль: 16Гб/32Гб/64Гб/128Гб/256Гб
  • SPI Flash: 16Мб/32Мб
  • M.2 M-KEY: SATA3 или PCIe2.0 NVME SSDs
  • MicroSD
• Выход видео:
  • 1 х HDMI TX 2.0 до 4K@60fps
  • 1 х MIPI DSI (2-полосный интерфейс)
  • 1 х eDP1.3
• Выход звука:
  • 3.5мм jack вход/выход
• Камера:
  • 1 х 2-полосный интерфейс камеры MIPI CSI
• Сетевые интерфейсы:
  • Wi-Fi 5+BT 5.0，BLE（20U5622)
  • 10/100/1000Mbps Ethernet (YT8531C)
• USB:
  • 1 х USB 2.0 поддержка режима устройства или хоста
  • 1 х USB 3.0 HOST
  • 2 х USB 2.0 HOST
• Низкоуровневая периферия 40Pin:
  • GPIO, UART, I2C, SPI, PWM
• Последовательный порт отладки: UART-TX,UART-RX and GND
• Источники питания:
  • Type-C 5В3А
• PMU:
  • RockChip RK809-5
• Кнопки: 1 х MaskROM, 1 х RESET, 1 х POWER
• Разъем куллера: 2pin с шагом контактов 1.25мм (напряжение питания 5В)
• Разъем для батареи RTC: 2Pin с шагом контактов 1.25мм
• Поддерживаемые ОС:
  • Android11
  • Linux
• Размер: 85мм x 56мм x 17мм
• Вес: 49 грамм

Назначение пинов:
