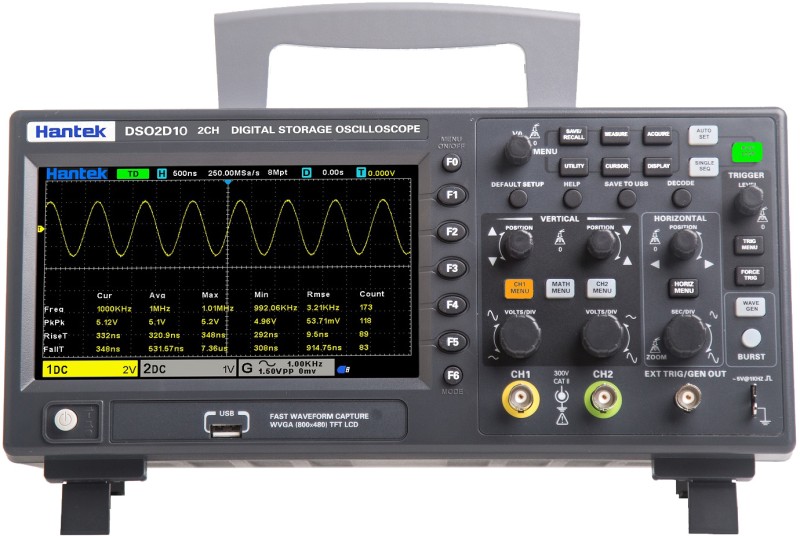

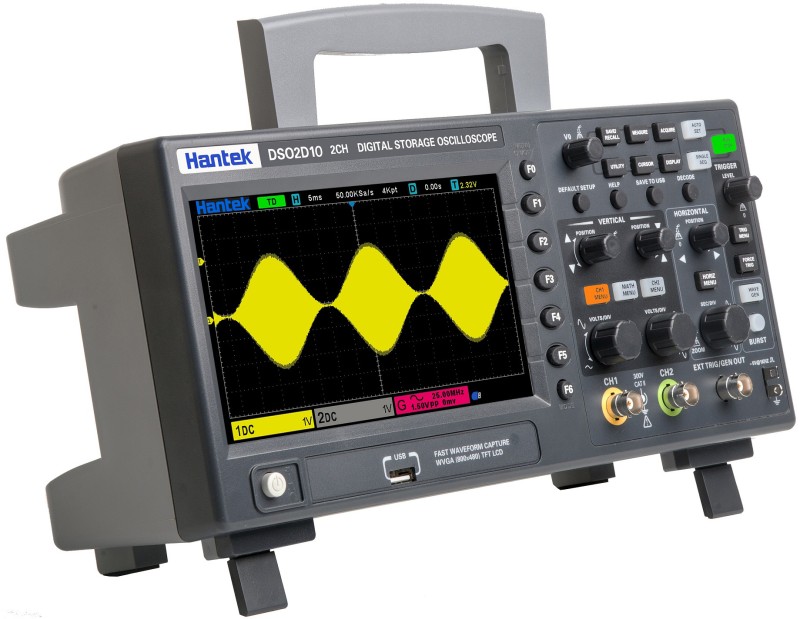

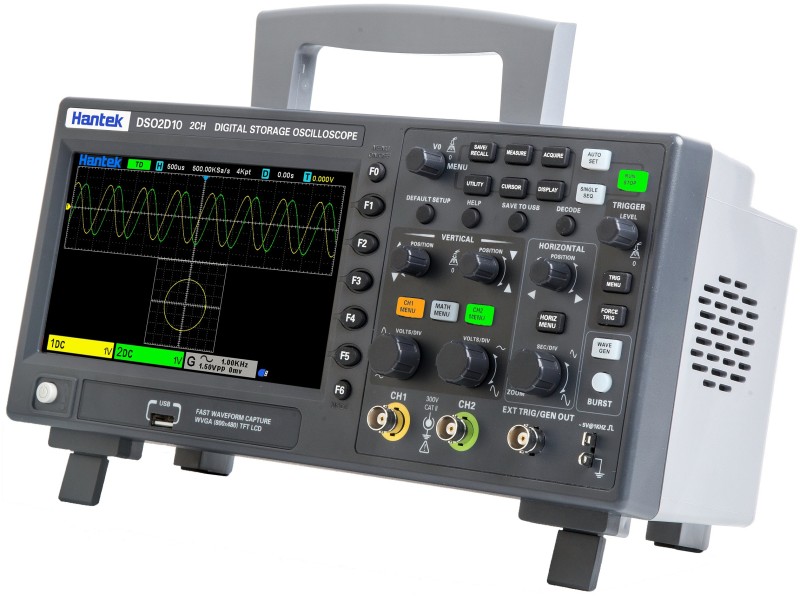

Цифровой осциллограф HANTEK DSO2D10 2x100МГц с генератором сигналов

2-х канальный осциллограф Hantek DSO-2D10 имеет полосу пропускания 2 х 100 МГц, значительный объём памяти: 8М точек, высокую скорость выборки: 1 ГВ/с. Особенностью осциллографов серии DSO2000 является функции высогого разрешения 12 бит, встроенных частотомера (6 бит) и мультиметра и генератор произвольных форм сигналов AWG до 25 МГц.

Код производителя: DSO2D10

Особенности данной модели:

• Встроенный функциональный генератор до 25 МГц, разрешение 12-бит, 200МВ/с произвольных форм сигналов
• Скорость захвата: 1 ГВ/с, входная чувствительность: 2 мВ – 10 В/дел, объём памяти: 8М точек
• Захват и декодирование: RS232/UART, I2C, SPI, CAN, LIN
• Функция повышения разрешения до 12 бит
• Расширенная функциональность системы захвата
• Автоматические измерения 32-х параметров, статистический анализ
• Математические функции: сложение, вычитание, умножение, деление, БПФ (FFT)

Технические характеристики Hantek DSO2D10:

• Полоса пропускания, и количество каналов: 100 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габаритные размеры: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

Встроенный генератор AWG (одноканальный):

• Диапазон частот: 0.1 Гц – 25 МГц
• Частота выборки: 200 МВ/с, разрешение по вертикали: 12 бит
• Формы сигналов: Sine, Square, Pulse, Triangle, Sampling, Exp, Noise:
  • Sin: 0.1 Гц – 25 МГц
  • Square/pulse: 0.1 Гц – 10 МГц
  • Triangular wave: 0.1 Гц – 1 МГц
  • Sampling wave: 0.1 Гц – 1 МГц
  • EXP wave: 0.1 Гц – 5 МГц
• Объём памяти: 8к точек
• Амплитуда: 5 мВ – 3.5 В, выходной импеданс: 50 Ом, 10 мВ – 7,0 В, выходной импеданс: высокий

Комплектация:

• Цифровой осциллограф Hantek DSO2D10 - 1 шт.
• Пробники осциллографические, деление 1:10 - 1 шт
• Кабель USB - 1 шт. • Кабель BNC-”крокодил”- 2 шт.
• Кабель питания - 1 шт.

Статистический анализ по выбранным параметрам

Функция постоения фигур Лисажу

Быстрое построение спектра сигнала методом разложения в ряд Фурье

Аппаратное решение для промышленного тестирования сигналов по маске

Реализация преимущества большого объёма памяти в двухоконном режиме

Эффективный захват и декодирование на шинах RS232/UART, I2C, SPI, CAN, LIN.

Встроенная функция высокочастотного мультиметра

Вызов и сохранением осциллографом Hantek 2D15 опорных сигналов.
