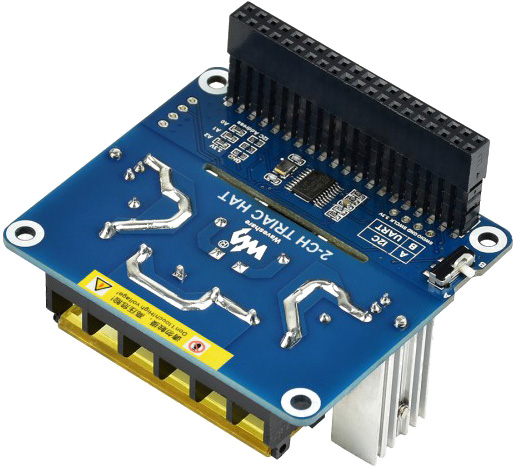

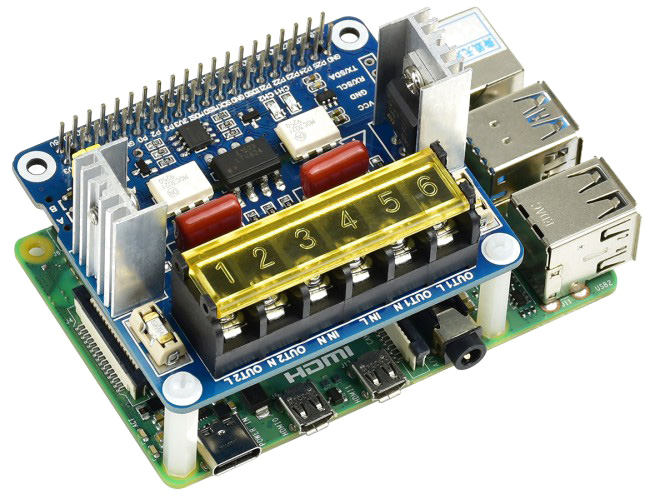

Шилд двухканального симисторного регулятора мощности 2-CH Triac HAT для Raspberry Pi

Шилд 2-х канального симисторного регулятора мощности для Raspberry Pi используется для регулировки мощности бытовых приборов, освещения, исполнительных механизмов, питающихся напряжением 220В. Так как применяется фазо-импульсное регулирование это накладывает ограничение на применение регулятора с устройствами, содержащими входной трансформатор питания и имеющими значительную реактивную составляющую потребления, например электродвигатели. В шилде использован дополнительный управляющий микроконтроллер STM32F030, который обеспечивает точное регулирование в реальном времени. Для взаимодействия с регулятором используются распространенные интерфейсы UART и I2C. Регулятор может использоваться с мини-компьютерами, имеющими совместимый с Raspberry Pi разъём GPIO.

Код производителя: 17852, 2-CH TRIAC HAT

Особенности:

• Контроллер STM32F0 MCU требует минимального ресурса Raspberry Pi, связь посредством интерфейсов UART/I2C
• RC-демпферная цепь защищает симистор от колебаний мощности
• Выходная мощность до 4400 Вт при идеальном отводе тепла (при принудителньом охлаждении)
• Изоляция оптопарами, предотвращающая помехи от цепи высокого напряжения
• Индикатор для удобной проверки состояния симистора
• Зарезервированный интерфейс UART и I2C для работы с другими хост-платами управления.
• Скорость передачи данных: до 921.6 кбит/с для UART, до 1024 кбит/с для I2C
• Поставляется с ресурсами для разработки и руководством (примеры на C и Python).

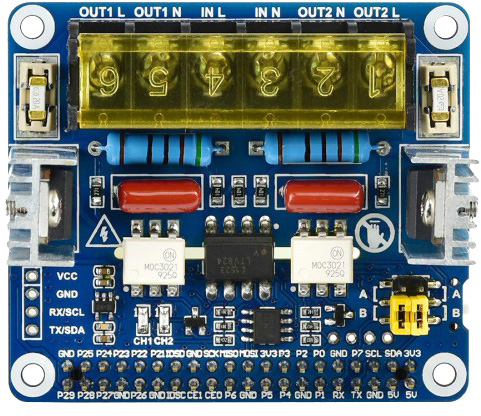

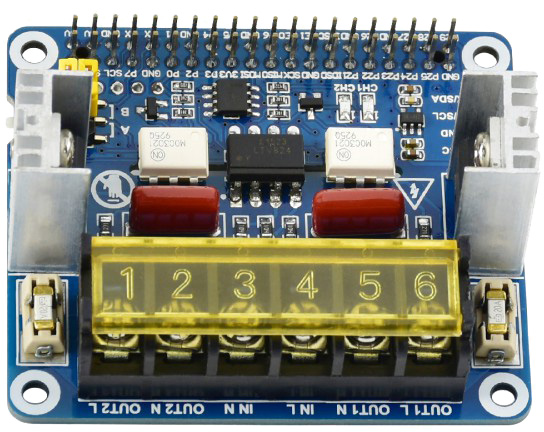

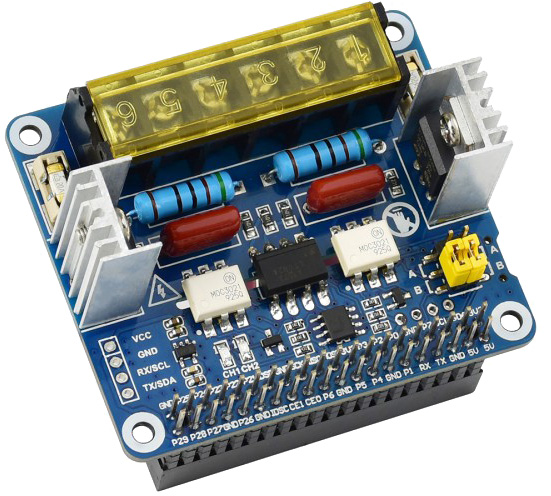

Размещение и назначение компонентов платы:

1. BTA24-600 двунаправленный симистор высокой мощности
2. Оптопара MOC3021S, драйвер симистора
3. Оптопара переменного тока LTV-824S
4. RC-демпферная схема
5. LM358DR операционный усилитель
6. Управляющий контроллер STM32F030F4P6
7. Преобразователь питания RT9193-33PB
8. Индикатор состояния выхода
9. Предохранитель на 20А
10. Стандартный разъем Raspberry Pi 40PIN GPIO
11. Интерфейс управления MCU для использования с другими хост-платами управления, такими как Arduino.
12. Силовой вход переменного тока
13. Силовой выход переменного тока

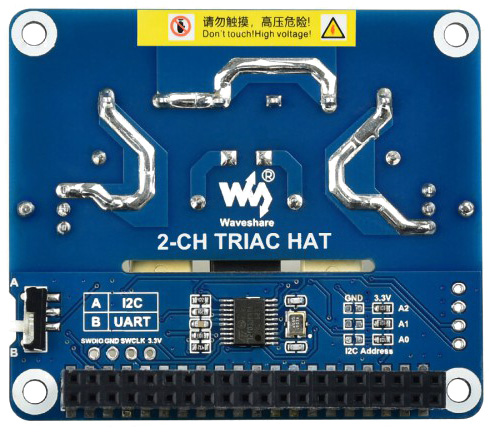

14. Выбор шины данных
    1. A: используйте шину Raspberry Pi I2C
    2. B: используйте шину Raspberry Pi UART
15. Выбор режима
    1. A: режим I2C
    2. B: режим UART

Характеристики:

• Силовое напряжение питания: от 100 В до 600 В
• Коммутируемый ток: от 0 А до 20А
• Микроконтрполлер: STM32F030
• Коммуникационная шина: I2C/УАРТ
• Скорость передачи данных UART: от 1200 до 921600 бит/с
• Скорость передачи данных: I2C 1024 кбит/с
• Напряжение логических уровней: 3.3 В/5 В
• Размеры: 65 × 56.5 мм

Используемые контакты GPIO:

Габаритные размеры:

Ссылки:

• Wiki
