Миниатюрный паяльник Pinecil PINE64 TYPE-C Mini V2 ОРИГИНАЛ (некондиция)

Проблема – новый товар, не включается, вероятно вышел из строя микроконтроллер (BL706S-10). Необходимо выполнить ремонт.

Pinecil V2 – вторая версия умного миниатюрного паяльника с 32-битным RISC-V микроконтроллером SoC, отличающийся элегантным дизайном, точной стабилизацией температуры жала, автоматическим переходом в режим ожидания и нагревом до рабочей температуры всего за 6 секунд! Паяльник может питаться как от Type-C разъема с поддержкой протоколов управления питанием PD и QC 3.0, так и от стандартного разъема DC5525.

Данный паяльник является ОРИГИНАЛЬНЫМ продуктом комьюнити PIne64.

Характеристики:

• Платформа:
  • ОС: сборка IronOS от Ralim
  • Чипсет: Buffalo BL-706
  • Процессор: 32-разрядный RV32IMAFC RISC-V «SiFive E24 Core» с частотой 144 МГц
• Дисплей:
  • Тип:Монохромный дисплей белого цвета OLED
  • Размер: 0.69 дюйма
  • Разрешение: 96x16 пикселей
• Объем памяти:
  • Внутренняя флэш-память: 192 КБ
  • Системная память: 132 КБ SRAM
  • Расширение памяти: Нет
• Управление температурой и режимами работы: Две кнопки
• Питание:
  • Type-C с поддержкой как PD, так и QC 3.0 от 12 В до 20 В
  • Разъем питания DC5525 от 12 В до 24 В
  • Потребляемая мошность: 18 - 88 Вт
• Корпус паяльника:
  • Размеры: 155 мм с наконечником для пайки / 103 мм без жала для пайки x 12.8 мм x 16.2 мм
  • Вес: 28 г с наконечником для припоя / 18 г без наконечника для припоя
  • Сборка: пластик с металлической клипсой (ручка)
  • Цвет: черный (чехол)/зеленый (рукав)
• Жало:
  • Тип В2
  • Длина: 86 мм
  • Сопротивление нагревателя: от 6.2 Ом до 6.5 Ом
  • Вес: 8.2 г
• Время разогрева до рабочей температуры: примерно 6 секунд.
• Функция быстрого разогрева: Есть
• Диапазон регулирования температуры: от 100°C до 400°C
• Функция энергосбережения: Ждущий режим

Комплектация:

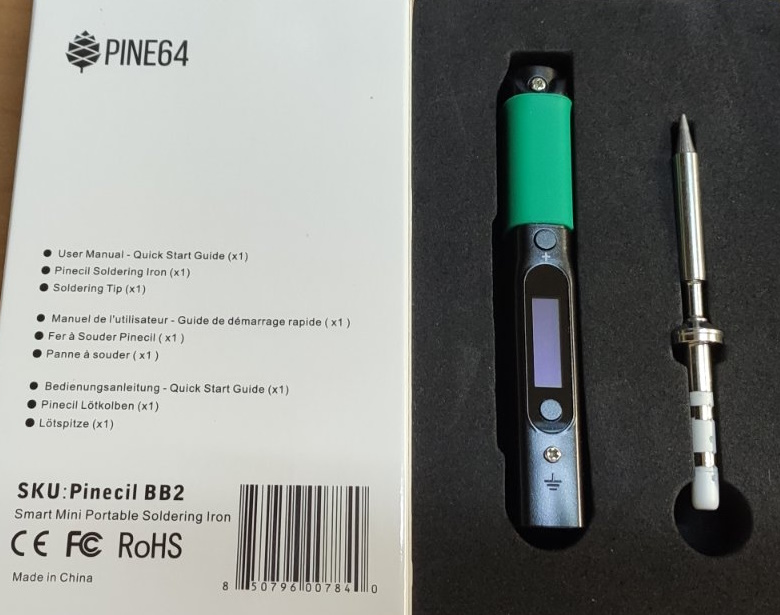

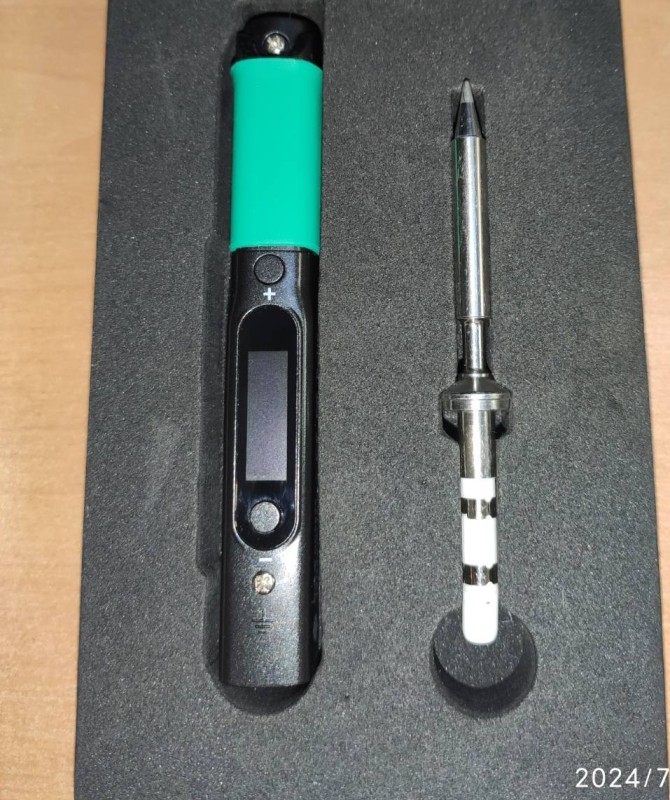

• Паяльник Pinecil
• Паяльное жало ST (короткий наконечник)-B2

Порядок работы с паяльником Pinecil:

Протрите новое жало изопропиловым спиртом, чтобы удалить заводские окислы перед установкой. Если у вас его нет, попробуйте протереть сухой чистой салфеткой, особенно 2 контакта на холодном конце (вода не рекомендуется, так как она может попасть в шов на белом конце).

Не пытайтесь согнуть два внутренних контакта они сделаны из тонкого жесткого пружинящего металла и могут сломаться (не из мягкой меди), но вы можете протереть их изопропиловым спиртом (включая небольшую площадку на плате под контактами).

1. Установите жало в паяльник: Pinecil поставляется с отдельным жалом.

1. Снимите винт с передней верхней стороны ручки. Затем аккуратно надавите на наконечник до упора назад, пока широкая часть не коснется передней части пластика.
2. Аккуратно затяните или ослабьте этот винт, чтобы установить или поменять жало (осторожно, крошечные винты легко ломаются).
3. Нижний передний винт не должен касаться жала, он только скрепляет ручку.
4. Всегда отключайте питание перед заменой жал.

2. Питание: порт USB-C, подключенный к слабому источнику питания, может обеспечивать достаточную мощность для старта экрана дисплея, но не не достаточную для нагрева жала паяльника. Порт USB на 5 вольт (т.е. ноутбук) показывает DC Low, чего достаточно для обновления прошивки и для индикации на дисплее меню, но не для работы паяльника.

3. Нагрейте жало паяльника: подключите Pinecil к соответствующему источнику питания

1. Нажатие кнопки [+] запускает нагрев жала.
2. На дисплее будет показана потребляемая мощность, текущая температура, напряжение питания и время до перехода в спящий режим.
3. Отрегулируйте нужную температуру нажатиями кнопок [+] и [-].
4. Нажатие и удерживание кнопки [-] приводит к выключению нагрева паяльника.

Размеры паяльника Pinecil:
